Uwaga: werykacja obwodów pod
napięciem nie powinna zależeć tylko od
jednobiegunowego testu fazy.
Test wirowania fazy
Kontrolki diodowe L i R testu wirowania
fazy mogą działać na różnych układach
okablowania, ale skuteczny wynik testu
można uzyskać tylko w trójfazowych układach
4-przewodowych.
Trzymać tester i sondę zdalną (Remote
probe) mocno w obu dłoniach z dłońmi za
ogranicznikami (Hand barrier), a następnie
podłączyć obie sondy do badanego obiektu.

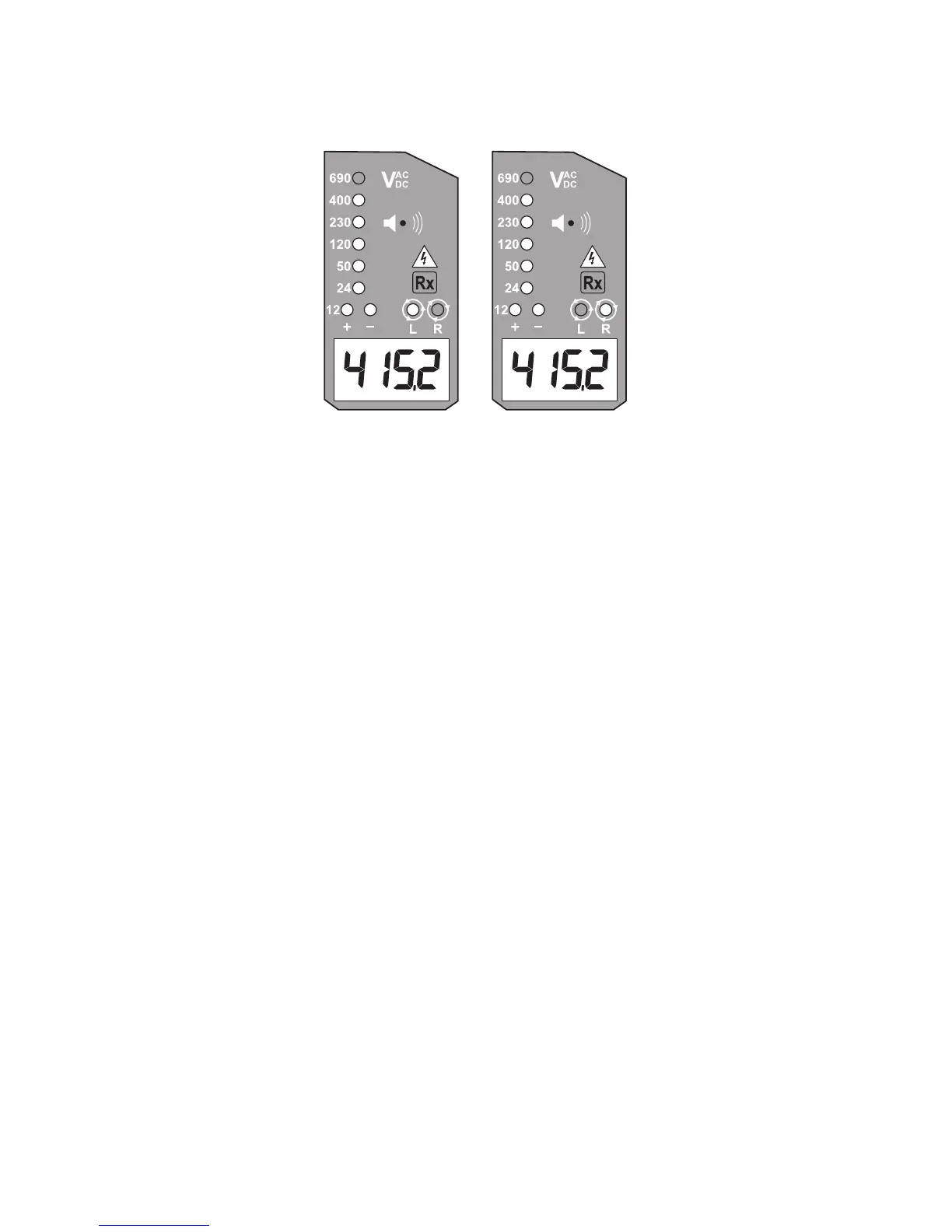

Napięcie międzyfazowe jest pokazywane przez
kontrolki diodowe i wyświetlacz LCD.
Kontrolka diodowa R zaświeci się w
przypadku wirowania pola w prawo.
(L1, L2, L3)
Kontrolka diodowa L zaświeci się w
przypadku wirowania pola w lewo.
(L1, L3, L2)
Zasada pomiaru: Urządzenie wykrywa
kolejność wzrostów faz, traktując użytkownika
jako uziemienie. Działanie tego testu może
nie być w pełni osiągnięte, jeśli stan izolacji
lub uziemienia użytkownika lub sprzętu nie są
niezgodne z wymaganiami.
Latarka
Naciśnięcie przycisku latarki spowoduje
włączenie
światła, po około 10 sekundach nastąpi jego
samoczynne wyłączenie.
