Einstellen des Tiefenanschlags (Abb. 8a+b)
• Bohrer einsetzen und verriegeln.
• Flügelschraube (15) am Zusatzhand-
griff (Abb. 7) durch Linksdrehen lockern.
• Tiefenanschlag (3) in die Führung (c) so
einsetzen (Abb. 8a), dass wahlweise
die numerische oder die mm-Skala im
Sichtfenster (d) ablesbar ist (Abb. 8b).
Tiefenanschlag auf die Länge des
eingespannten Bohrers verschieben,
hierzu den Bohrer gegen eine ebene
Wand drücken.
• Im Sichtfenster des Tiefenanschlags
den jeweiligen Wert ablesen und von
diesem Wert die gewünschte Bohr-
tiefe abziehen.
• Den neuen Wert durch Verschieben
des Tiefenanschlags im Sichtfenster
einstellen. Tiefenanschlag durch Rechts-
drehen der Flügelschraube fixieren.
8 – Betrieb
Drehzahlvorwahl (Abb. 9)
Zum Material schonenden Arbei-
ten die Drehzahlempfehlungen
der Zubehörhersteller beachten.
Drehzahlvorwahl mit Stellrad (5):
• Stellrad in Richtung „+“ bis zum
Anschlag drehen = größte Drehzahl.
• Stellrad in Richtung „–“ bis zum
Anschlag drehen = kleinste Drehzahl.
Die Drehzahl kann je nach Druck auf den
Ein-/Ausschalter (6) stufenlos bis zur am
Stellrad (5) vorgewählten Drehzahl ge-
steuert werden. Bei Dauerbetrieb mit
arretiertem Ein-/Ausschalter läuft die Ma-
schine mit der vorgewählten Drehzahl.
Betriebsarten einstellen (Abb. 10)
ACHTUNG! Alle Betriebsarten
nur bei vollkommenem Motor-
stillstand einstellen!
Zum Einstellen der jeweili-
gen Betriebsarten den
Arretierknopf am Wahlschal-
ter (9) drücken und den Wahlschalter
durch Rechts- oder Linksdrehen mit
dem Pfeilsymbol auf die gewünschte
Betriebsart stellen. Arretierknopf los-
lassen, um den Wahlschalter in der
gewählten Position zu fixieren.

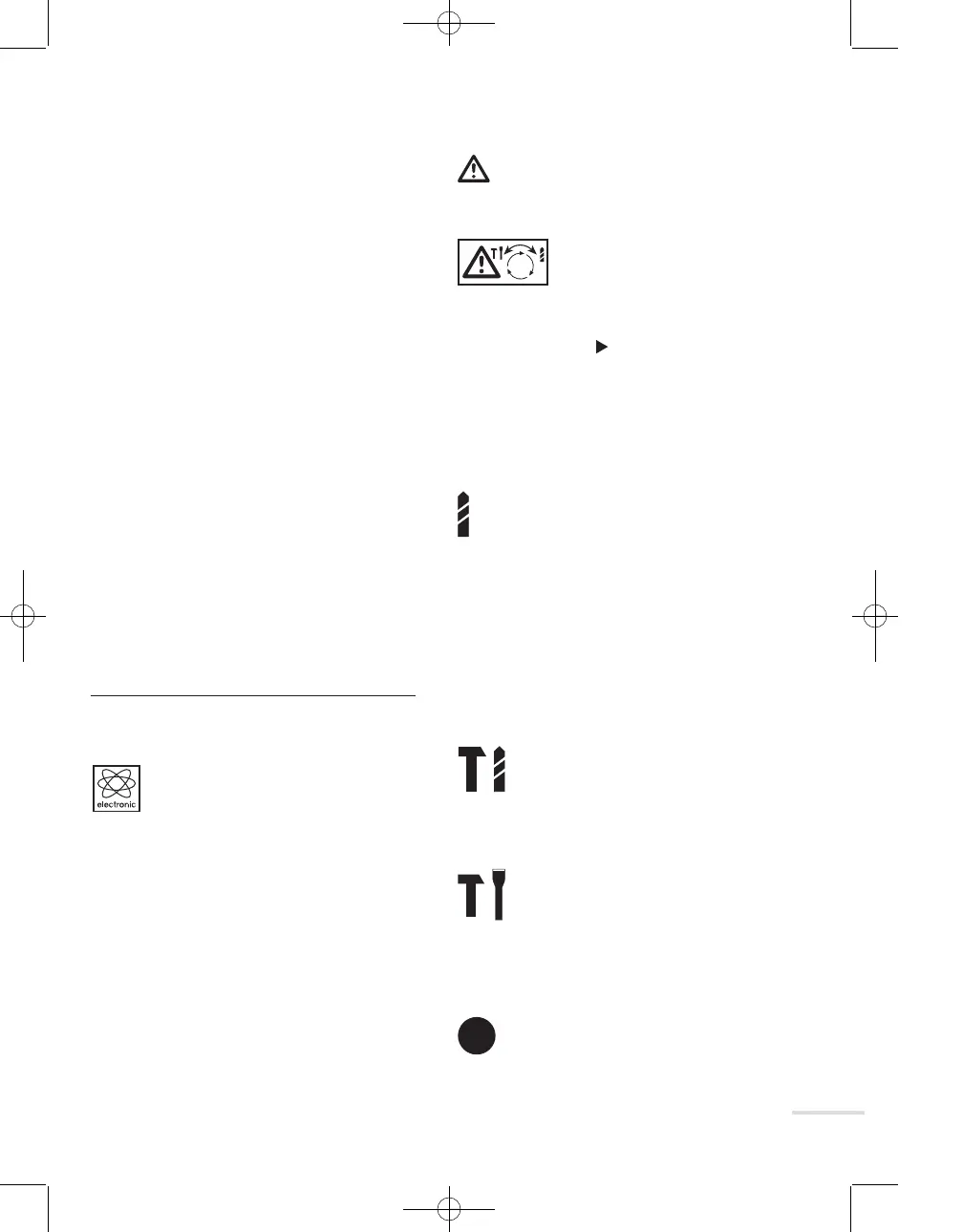

Bedeutung der Symbole
1. – Bohren ohne Schlagfunktion in
Holz und Metall. Dazu wird ein
konventionelles Bohrfutter (11)
mit Adapter (Lieferumfang) in
das Bohrfutter (1) eingesetzt.
2. – Schrauben ein- und ausdrehen
in Verbindung mit einem kon-
ventionellen Bohrfutter (11) und
geeigneten Bits- und Bithaltern
(nicht im Lieferumfang).
Hammerbohren in Beton und
Mauerwerk ohne Zusatzbohr-
futter. Dazu werden geeignete
Hammerbohrer (14) in das Bohr-
futter (1) eingespannt.
Meißeln in Fliesen und Mauer-
werk. Hierzu werden geeignete
Meißel (13) in das Bohrfutter (1)
eingespannt. Die Drehfunktion
der Maschine ist in dieser Be-
triebsart ausgeschaltet.
Arbeitswinkel einstellen. In
dieser Stellung lässt sich ein im
Bohrfutter eingespannter Meißel
manuell drehen, um einen güns-
tigen Arbeitswinkel des Meißels
