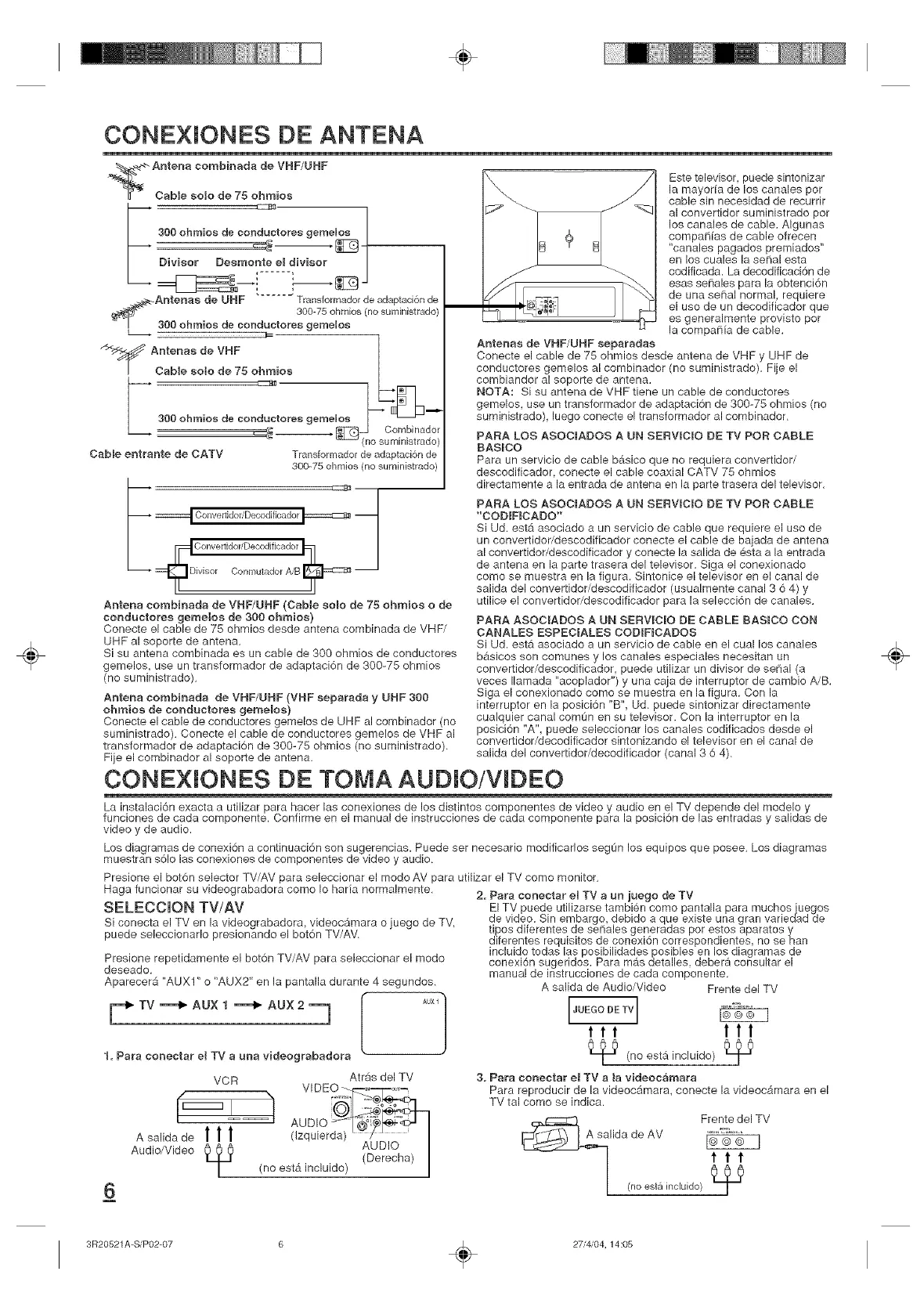

CONEXIONES DE ANTENA
- 'c:2o:222T
300 ohmios de conductoree gem e
Div_so_B_s_o_L___!div_so_ /
--Antenas de UHF ....... Transtormador de adaptacidn de
300-75 ohrnios (no suministrado
300 ohmios de conductores gemelos
"_ Antenas de VHF
Cable solo de 75 ohmios
300 ohmios de eondueto
r
Cable entrante de CATV )
300-75 ohmios (no suministradc
Antena corebinada de VHF/UHF (Cable solo de 75 ohmios o de
conductores gemelos de 300 ohmios)
Conecte el cable de 75 ohmios desde antena combinada de VHF/
UHF al soporte de antena.
Si su antena combinada es un cable de 300 ohmios de conductores
gemeles, use un transformador de adaptaci6n de 300-75 ohmios
(no suministrado).
Antena combinada de VHF/UHF (VHF separada y UHF 300
ohmios de eonductores gemelos)
Conecte el cable de conductores gemelos de UHF al combinador (no
suministrado). Cenecte el cable de conducteres gemelos de VHF al
transformador de adaptaci6n de 300-75 ohmios (no suministrado).
Fije el combinador al soporte de antena.
Este televisor, puede sintonizar
la mayoda de los canales por
cable sin necesidad de recurrir
al convertidor suministrado por
los canales de cable, Algunas
compaFffas de cable ofrecen
"canales pagados premiados"
en los cuales la seP_al esta
codificada. La decodificaci6n de
esas sehales para la obtenci6n
de una sehal normal, requiere
el uso de un decodificador que
es generalmente provisto por
la comparifa de cable.
Antenss de VHF/UHF sepsradss
Conecte el cable de 75 ohmios desde antena de VHF y UHF de
conductores gemelos al combinador (no suministrado). Fije el
combiandor al soporte de antena.
NOTA: Si su antena de VHF tiene un cable de conductores
gemelos, use un transformador de adaptaci6n de 300-75 ohmios (no
suministrado), luego conecte el transformador al combinador.
PARA LOS ASOCIADOS A UN SERWCIO DE TV POR CABLE
BASmCO
Para un servicie de cable bAsico que no requiera convertidor/
descodificador, conecte el cable coaxial CATV 75 ohmios
directamente a la entrada de antena en la parte trasera del televisor,
PARA LOS ASOCmADOS A UN SERVlCIO DE TV POR CABLE
"CODIFICADO"
Si Ud. ester asociado a un servicio de cable que requiere el uso de
un convertidor/descodificador conecte el cable de bajada de antena
al convertidor/descodificador y conecte la salida de esta a la entrada
de antena en la parte trasera del televisor. Siga el conexionado
como se muestra en la figura. Sintonice el televisor en el canal de
salida del convertidor/descodificador (usualmente canal 3 6 4) y
utilice el convertidor/descodificador para la selecci6n de canales.
PARA ASOCIADOS A UN SERVlCmO BE CABLE BASmCO CON
CANALES ESPECmALES CODIRCADOS
Si Ud. est& asociado a un servicio de cable en el cual los canales
b&sicos son comunes y los canales especiales necesitan un
convertider/descodificador, puede utilizar un divisor de seCial (a
veces Ilamada "acoplador") y una caja de interruptor de cambio A/B.
Siga el conexionade come se muestra en la figura. Con la
interruptor en la posici6n "B", Ud. puede sintonizar directamente
cualquier canal com0n en su televisor. Con la interruptor en la
posici6n "A", puede seleccionar los canales codificados desde el
convertidor/decodificador sintonizando el televisor en el canal de
salida del convertidor/decodificador (canal 3 6 4).
CONEXmONES DE TOMA AUDIO/WDEO
La instalaci6n exacta a utilizar para hacer las conexiones de los distintos componentes de video y audio en el TV depende del modelo y
funciones de cada componente. Confirme en el manual de instrucciones de cada componente para la posici6n de las entradas y salidas de
video y de audio.
Los diagramas de conexi6n a continuaci6n son sugerencias. Puede ser necesario modificarlos seg[';n los equipos que posee. Los diagramas
muestran s61o las conexiones de componentes de video y audio.
Presione el bot6n selector TV/AV para seleccionar el modo AV para utilizar el TV como monitor.
Haga funcionar su videograbadora como Io harfa normalmente,
SELEOOION TV/AV
Si conecta el TV en la videograbadora, videocamara o juego de TV,
puede seleccionarlo presionando el bot6n TV/AV.
Presione repetidamente el bot6n TV/AV para seleccionar el modo
deseado.
Aparecera "AUXl" o "AUX2" en la pantalla durante 4 segundos.
1, Pars conectsr el TV a uns videograbsdora
VCR Atras del TV
WDEO
AUDIO _ [@°fie
Asalidade I i i (zquerda
Audio/Video _ AUDIO(no estb, incluido) (Derecha)
_6
2, Para conectar el TV a un juego de TV
El TV puede utilizarse tambien coma pantalla para muchos iuegos
de video. Sin embargo, debido a que existe una gran variedad de
tipos diferentes de seriales generadas por estos aparatos y
diferentes requisitos de conexi6n correspondientes, no se han
incluido todas las posibilidades posibles en los diagramas de
conexion sugeridos. Para mas detalles, debera consultar el
manual de instrucciones de cada componente.
A salida de Audio/Video Frente del TV
JUEGO DE TV] .....'_.....
ttt If!
_--_ (no est_ incluido) _'-_
3, Pars conectar el TV s Is videocamsra
Para reproducir de la videoc_mara, conecte la videoc_mara en el
TV tal como se indica.
_h_.a Frente del TV
lida de AV ......_ ....
ftt
AAA
(no est_ incluido) Y--'T"-'Y
÷
