FEATURES & CONTROLS
ogb54

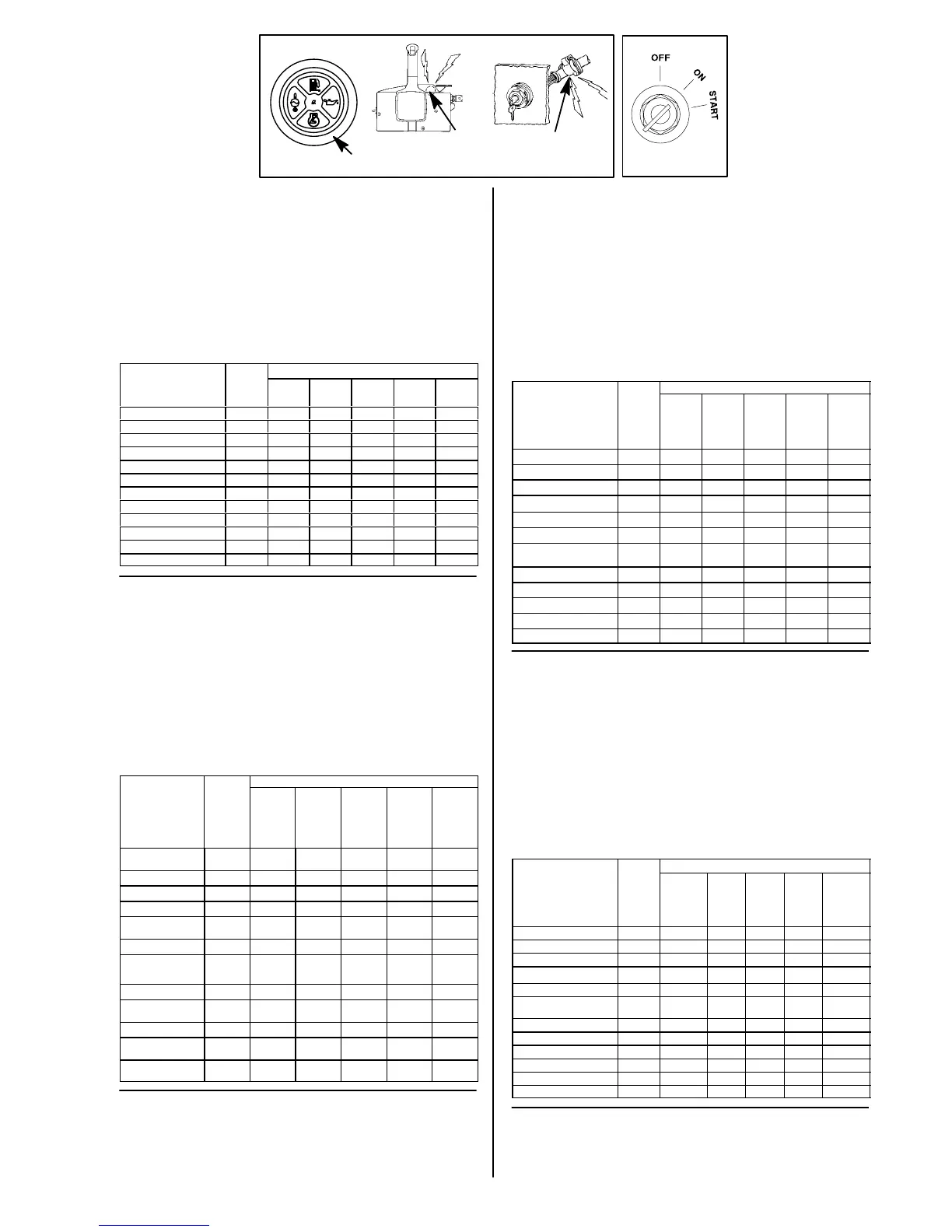

WARNING SYSTEM – FOUR FUNCTION GAUGE
1
The outboard warning system incorporates warning lights (a), and warning
horn (b). The warning horn is be located inside the remote control or is part of
the ignition key switch wiring harness.
2 When the key switch is turned to the ON position, the warning lights and horn
will turn on for a moment as a test to tell you the system is working.
Warning System Signals
Note: The warning system will alert the operator to the potential problems listed
in the chart. Refer to the page listed for explanation of the problem, and the correct
action to take.
SIGNAL
PROBLEM
REFER
TO
PAGE
HORN CHECK
ENGINE
LIGHT
LOW
OIL
LIGHT
OVER-
HEAT
LIGHT
WATER
IN FUEL
LIGHT
LOW OIL 42 YES YES
OIL PUMP 42 YES YES YES
OVERHEAT 43 YES YES
WATER PRESSURE 44 YES YES YES
WATER IN FUEL 46 YES YES
OVER SPEED 46 YES
THROTTLE SENSOR 45 YES YES
SENSOR 45 NO YES
IGNITION COIL 45 NO YES
INJECTOR 45 NO YES
WARNING HORN 45 NO YES
BATTERY VOLTAGE 45 NO YES
ogd
FONCTIONS ET COMMANDES
ogb54d
SYSTÈME D’ALARME – INDICATEUR À QUATRE
FONCTIONS
1
Le système d’alarme du moteur hors–bord comprend des témoins lumineux (a) et
un avertisseur sonore (b). Ce dernier est situé à l’intérieur de la commande à
distance ou est intégré au faisceau de câbles de l’interrupteur de la clé de contact.
2 Lorsque la clé de contact est sur ON (Marche), les témoins lumineux et
l’avertisseur sonore sont activés pendant quelques secondes pour confirmer
le bon fonctionnement du système.
Indicateurs de l’avertisseur sonore
Remarque: l’avertisseur sonore signale à l’opérateur l’un des problèmes figurant
dans le tableau ci–dessous. Reportez–vous à la page indiquée pour vérifier la
nature du problème ainsi que la mesure à prendre.
INDICATEUR
PROBLEME
VOIR
PAGE
AVERTIS-
SEUR
VERIFIEZ
TEMOIN
MOTEUR
TEMOIN
DE BAS
NIVEAU
D’HUILE
TEMOIN
DE SUR-
CHAUFFE
TEMOIN
DE PRES-
ENCE
D’EAU
DANS LE
CARBU-
RANT
NIVEAU D’HUILE
BAS
42 OUI OUI
POMPE A HUILE 42 OUI OUI OUI
SURCHAUFFE 43 OUI OUI
PRESSION D’EAU 44 OUI OUI OUI
EAU DANS LE
CARBURANT
46 OUI OUI
SUR–REGIME 46 OUI
CAPTEUR DE
POSITION DU
PAPILLON
45 OUI OUI
CAPTEUR 45 NON OUI
BOBINE D’ALLU-
MAGE
45 NON OUI
INJECTEUR 45 NON OUI
AVERTISSEUR SO-
NORE
45 NO OUI
TENSION DE LA
BATTERIE
45 NO OUI
ogj
CARACTERISTICAS Y CONTROLES
ogb54j
SISTEMA DE ALARMA – INDICADOR DE CUATRO
FUNCIONES
1
El sistema de alarma del motor fuera de borda tiene luces de advertencia (a)
y una bocina de alarma (b). La bocina de alarma se encuentra dentro del
control remoto o forma parte del haz de cables del interruptor de la ignición.
2 Cuando se pone el interruptor del encendido en la posición ON (Encendido),
las luces de advertencia se encienden y la bocina suena por un instante para
indicarle que el sistema está funcionando.
Señales del sistema de alarma
Nota: El sistema de alarma alertará al operador acerca de los problemas
potenciales indicados en el cuadro. Consulte la página indicada para ver una
explicación del problema y la acción correctiva que se debe tomar.
SEÑAL
PROBLEMA
CON-
SULTE
LA PA-
GINA
BOCINA LUZ DE
REVI-
SAR
MOTOR
LUZ DE
POCO
ACEITE
LUZ DE
RECA-
LENTA-
MIEN-
TOO
LUZ DE
AGUA
EN EL
COM-
BUS-
TIBLE
POCO ACEITE 42 SI SI
BOMBA DE ACEITE 42 SI SI SI
RECALENTAMIENTO 43 SI SI
PRESION DE AGUA 44 SI SI SI
AGUA EN EL COMBUSTIBLE 46 SI SI
SOBREVELOCIDAD 46 SI
SENSOR DEL ACELERA-
DOR
45 SI SI
SENSOR 45 NO SI
BOBINA DE ENCENDIDO 45 NO SI
INYECTOR 45 NO SI
BOCINA DE ALARMA 45 NO SI
VOLTAJE DE BATERIA 45 NO SI
ogh
CARACTERÍSTICAS E CONTROLES
ogb54h
SISTEMA DE ADVERTÊNCIA - MEDIDOR DE QUATRO
FUNÇÕES
1 O sistema de advertência do motor de popa inclui luzes de advertência (a), e
alarme (b). O alarme está localizado dentro do controle remoto ou faz parte
do chicote de cabos do interruptor de ignição à chave.
2 Quando a chave do interruptor de ignição for girada para a posição “ON”
(LIGAR), as luzes de advertência se acenderão e o alarme soará por um
momento, como teste, para lhe avisar que o sistema está funcionando.
Sinais do sistema de advertência
Nota: O sistema de advertência alertará o operador sobre problemas potenciais
relacionados na tabela. Consulte a página relacionada na tabela para obter uma
explicação sobre o problema e a medida correta a tomar.
SINAL
PROBLEMA
CON-
SULTE A
PÁGINA
ALARME LUZ DE
VERIFI-
QUE O
MO-
TOR
LUZ DE
BAIXO
NÍVEL
DE
ÓLEO
LUZ DE
SU-
PER-
AQUE-
CIMEN-
TO
LUZ DE
ÁGUA NO
COM-
BUSTÍVEL
BAIXO NÍVEL DE ÓLEO 42 SIM SIM
BOMBA DE ÓLEO 42 SIM SIM SIM
SUPERAQUECIMENTO 43 SIM SIM
PRESSÃO DE ÁGUA 44 SIM SIM SIM
ÁGUA NO COMBUSTÍVEL 46 SIM SIM
EXCESSO DE VELOCI-
DADE
46 SIM
SENSOR DO ACELERADOR 45 SIM SIM
SENSOR 45 NÃO SIM
BOBINA DE IGNIÇÃO 45 NÃO SIM
INJETOR 45 NÃO SIM
ALARME 45 NÃO SIM
VOLTAGEM DA BATERIA 45 NÃO SIM
