BA 2082/02/1010
ܕઊٯڐ
Alarm 2, NO*
ܕઊٯڐ*
Alarm 1, NO*
13
L
+
N
-
-
+
100
– 240 VAC
ࠥܧ૿ӟঀ*
Analog output*
Օଣԅ
* optional feature
Pt100ࢽஊ/Pt100 (RTD)
14
15
16
17
18 19 20
21
22
23
24
12
3
4
5
6
7
89
10
11
12
图 3/Fig. 3
6 附录/Appendix
使用寿命： 在标称负荷下
，> 500,000
周期运行
最小开关电流： > 20 mA
模拟输出端：
直流电压信号： 0-10 V 或 0-5 V，
负荷 1000 欧（最小值）
直流电流信号： 4-20 mA 或 0-20 mA，
负荷 500 欧（最大值）
输出范围： 与显示范围一致
残余波纹： 最大 10 %
测试：
EMC 发射
干扰： EN 50081-2（工业领域）
EMC 抗干扰力： EN 50082-2（工业领域）
防护等级： IP65，根据 IEC 60529
（仅针对正面板）
保护类： I I，与 IEC 61010-1 视同
认证： CE、UL、ULC
6 附录
6.1 Pt100传感器的连接图
Service life: > 500,000 cycles of operation at nominal load
Min. switch current: > 20 mA
Analog output:
DC-voltage signal: 0-10 V resp. 0-5 V,
Load 1000 Ohm min.
DC-current signal: 4-20 mA resp. 0-20 mA,
Load 500 Ohm max.
Output range: corresponding to display range
Residual ripple: 10 % max.
Tests:
EMC-emitted
interference: EN 50081-2 (Industrial sector)
EMC-interference
resistance: EN 50082-2 (Industrial sector)
Degree of protection: IP65 acc. to IEC 60529 (only for front-
panel)
Protection class: I I, equivalent to IEC 61010-1
Approvals: CE, UL, ULC
6 Appendix

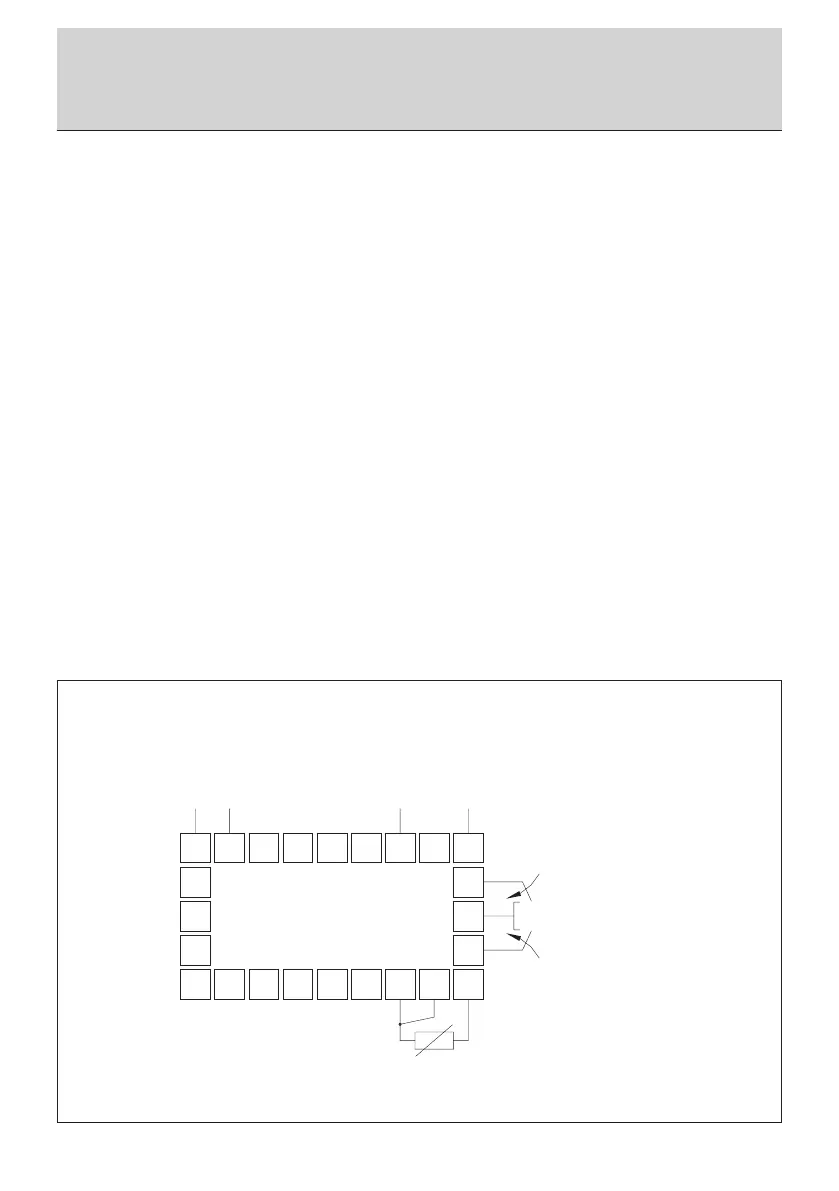

6.1 Connection diagram of Pt100 Sensor
