Meta System DEFCOM 3.1B Installation Manual

15
Manuel d’Installation DEFCOM 3.1B

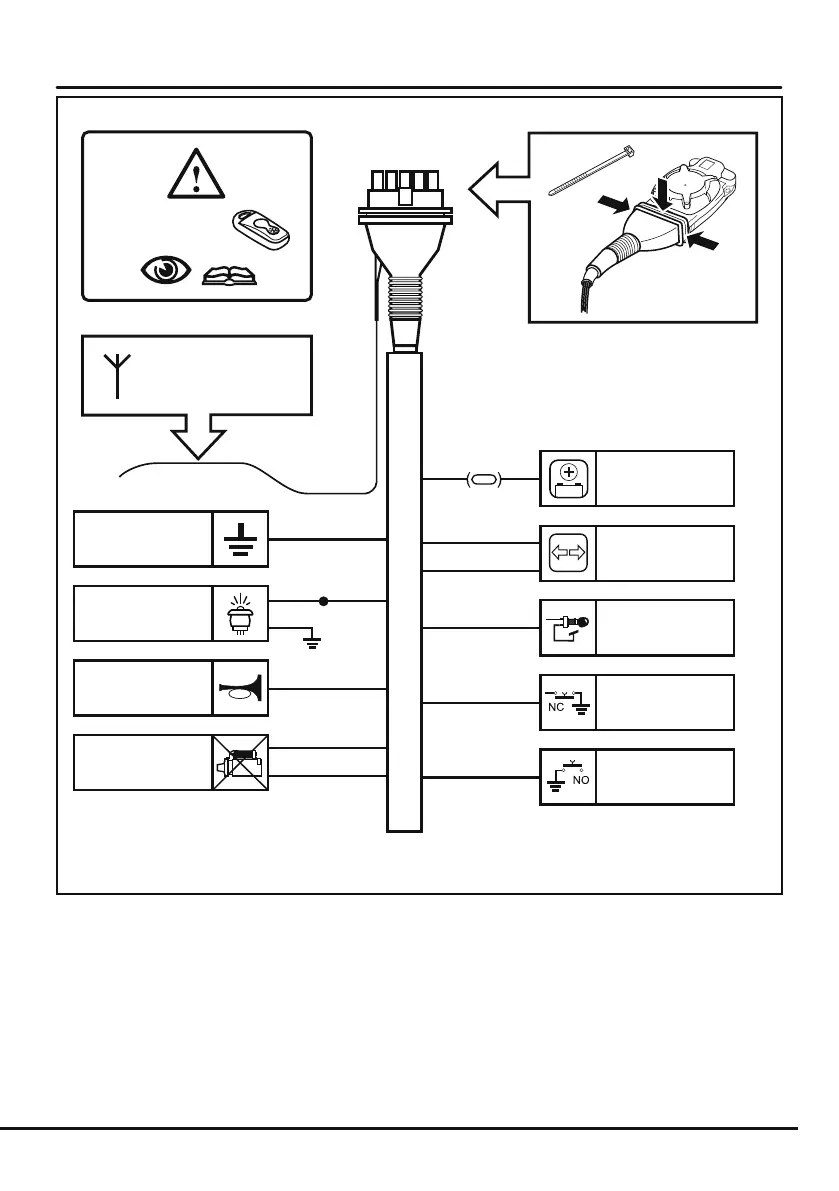

3. SCHÉMA GÉNÉRAL DE CÂBLAGE
ANTENNE
(ne pas couper ni
rassembler le reste
du câble)
MASSE (-)
LED
COMMANDE DU
KLAXON PAR
LA MASSE
ANTI-DEMARRAGE
PLUS
BATTERIE
(+12V)
CLIGNOTANTS
Installer le fusible
de 15A
ROUGE
BLEU CLAIR
ORANGE
JAUNE/VERT
VIOLET
BLEU FONCÉ (C)
GRIS (NO)
MARRON
BLANC
NOIR
BLEU CLAIR
PLUS APRES
CONTACT (+15)
PROTECTION DE
DECONNEXION
(À LA MASSE
SI NON UTILISÉ)
PROTECTION
PAR CONTACT
DE MASSE
ROUGE
NOIR
Fig.3
APPAIRAGE DES
TÉLÉCOMMANDES
17
