Manuale Installazione DEFCOM 3.1B

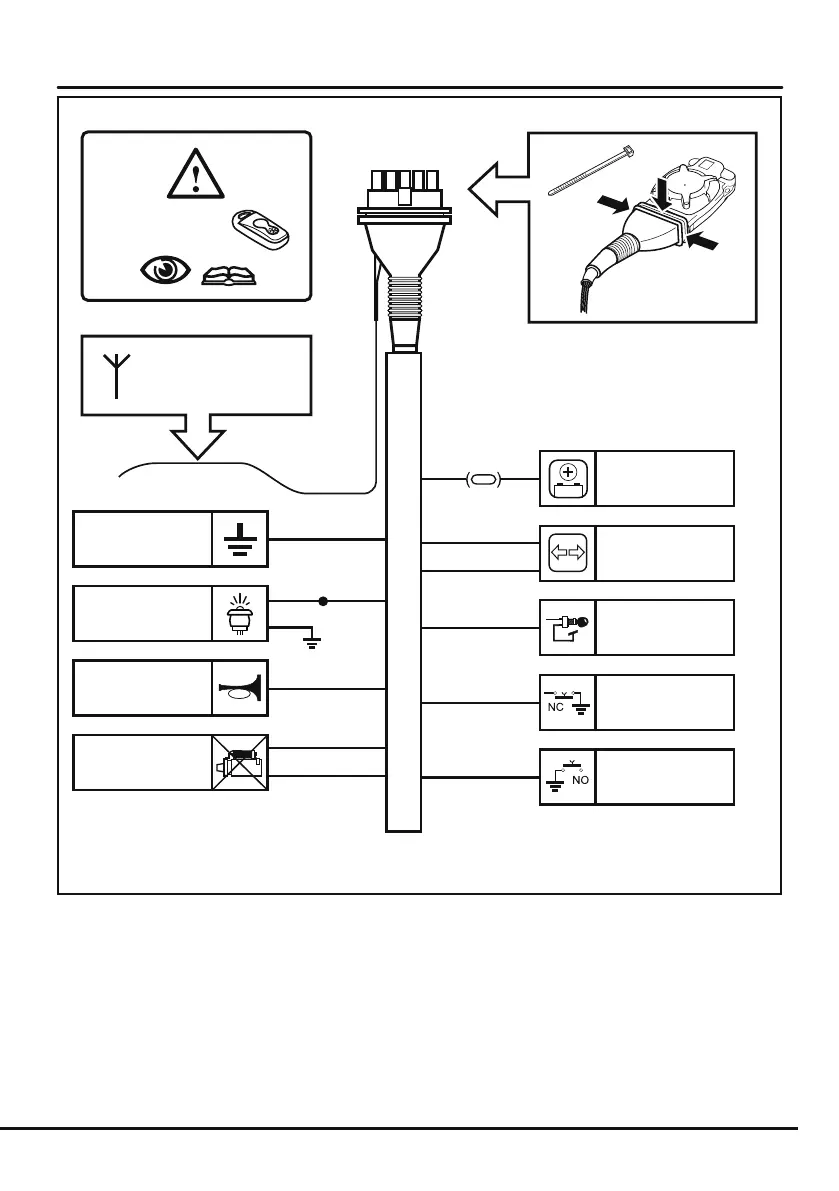

3. SCHEMA GENERALE
ANTENNA
(non tagliare e non
nastrare con il resto
del cablaggio)
NEGATIVO
BATTERIA (-)
LED
COMANDO
NEGATIVO
RELE’ CLACSON
BLOCCO
AVVIAMENTO
POSITIVO
BATTERIA
(+12V)
INDICATORI
DI DIREZIONE
Installare fusibile
da 15A
ROSSO
AZZURRO
ARANCIONE
GIALLO/VERDE
VIOLA
BLU (C)
GRIGIO (NO)
MARRONE
BIANCO
NERO
AZZURRO
POSITIVO CHIAVE
DI AVVIAMENTO
(+15)
PROTEZIONE A STACCO
DI MASSA (COLLEGARE
A MASSA SE NON
SI UTILIZZA)
PROTEZIONE
PER CONTATTO
A MASSA
ROSSO
NERO
Fig.3
ABBINAMENTO
RADIOCOMANDI
