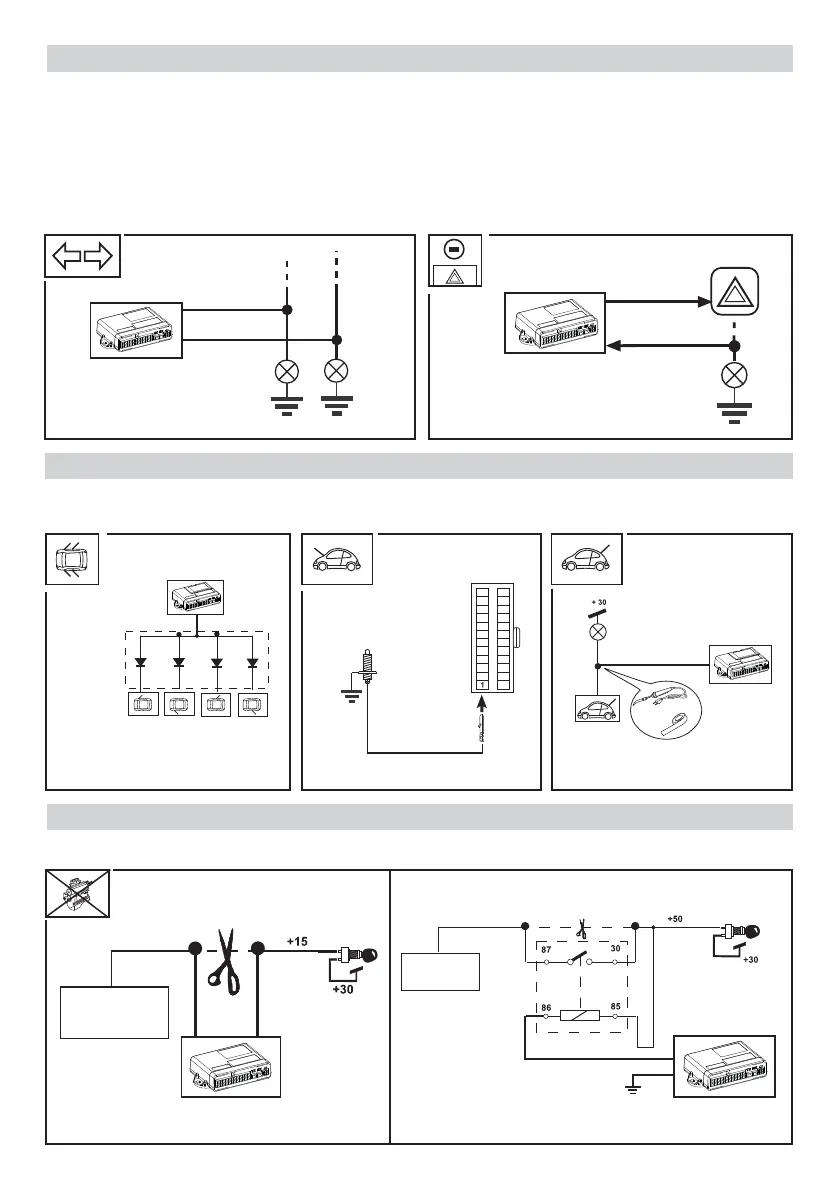

Pour le pilotage des clignotants durant une phase d’alarme, il est indispensable de raccorder les ls de couleur BLEU
CLAIR et BLEU CLAIR/VERTE. Si la voiture n’est pas équipée du clignotement des clignotants au moment des son
verrouillage/déverrouillage, il faut activer la sélection Blinker Activ/Désactiv. “ON” dans le tableau de programmation
des fonctions accessoires. Le produit permet le pilotage des clignotants avec des signaux positifs directement raccordés
aux lampes (Fig. 13) ou par le pilotage par signal négatif direct au bouton Blinker de la voiture. Comme pour les alarmes
OEM, sur le produit Meta EasyCan EVO Digital la fonction de clignotement prolongé est également active, pour celle-ci
les clignotants clignotent même pendant 25 s après l’alarme; si l’on souhaite la désactiver, il faut sélectionner OFF pour
la section n°31 par le biais du programmateur PRG007. Si la voiture ne dispose pas de la fonction de clignotement des
clignotants à l’ouverture/fermeture il faut activer les sélections n°5 et n°30 par le biais du programmateur PRG007.
BLINKER
Utiliser les touches déjà existantes exclusivement si elles ferment vers la masse.
PROTECTION DES PERIPHERIQUES
Une tentative de démarrage avec centrale connectée actionne le relais interne en ouvrant le circuit du dispositif de
blocage.
DISPOSITIF DE BLOCAGE DU DEMARRAGE
Fig. 12 Fig. 13
Fig. 14
+
Fig. 15 Fig. 16
PORTIERES CAPOT MOTEUR COFFRE
Fig. 17a
Fig. 17b
BLEU CLAIR
BLEU CLAIR/VERT
BLEU CLAIR/VERT
PILOTAGE
BLEU CLAIR
FEEDBACK
MODULE
DIODES
M134 OU
DIODES
1N4002
BOUTON
PROTECTION
CAPOT A
INSTALLER
PLAFONNIER
COFFRE
BOUTON
COFFRE
D’ORIGINE
VIOLET
TOUCHES
PORTIERES
D’ORIGINE
VIOLET
VERT
BLANC
BLEU
INSTALLER
UN RELAIS
SUPPLEMENTAIRE
DE 30A
DEMARREUR
INJECTION
ELECTRONIQUE
POMPE DE
L’ESSENCE
BLANC
BLEU
