27
L’alarme dispose de la possibilité d’utiliser des modules supplémentaires et de les exclure
temporairement comme pour la protection volumétrique. Dans ce but une ligne de sortie
positive dédiée pour le pilotage des modules ( l ROSE) et une entrée pour le signal d’alarme en arrivée de ces
modules ( l JAUNE) est disponible.
INHIBITION PROTECTION AUXILIAIRE
Pour exclure les modules auxiliaires, procéder ainsi que le montrent les illustrations suivantes; actionner 3
fois le +15 du tableau de bord du véhicule et fermer la voiture avec la radiocommande d’origine dans les 20
secondes qui suivent. Un clignotement très rapide au cours du temps d’immunité indiquera l’état d’insertion
avec protection volumétrique exclue.
ATTENTION: l’exclusion des modules désactive provisoirement aussi la
protection volumétrique à ultrasons.
ALARME
ENTREE
ALARME
POSITIVE
COMMANDE
POSITIVE MODULES
AUXILIAIRES
JAUNE JAUNE
ROSE ROSE
SENS.
M14/2008
Exemple de raccordement
pour le module auxiliaire
Shock Sensor M14/2008

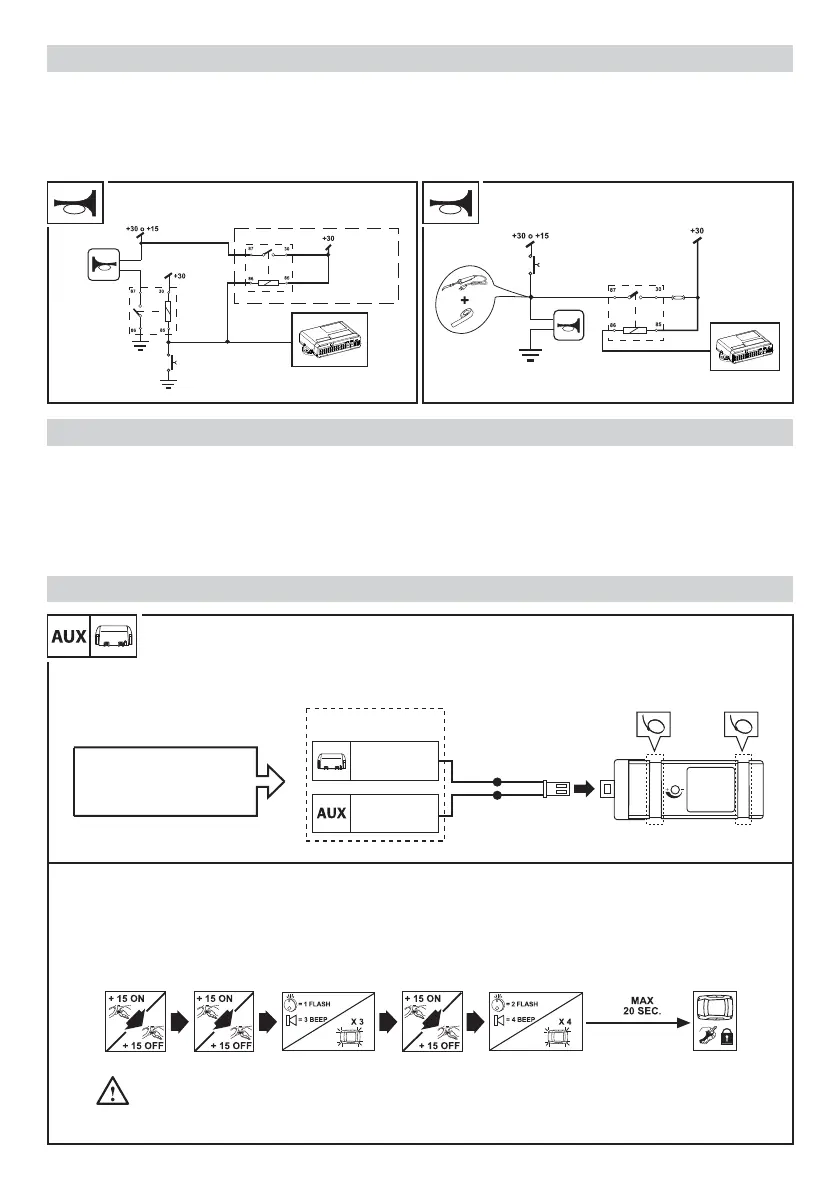

Sur le  l MARRON se trouve, au cours d’un cycle d’alarme, une commande négative pour piloter le relais d’origine
ou une commande supplémentaire pour le klaxon de la voiture ou un éventuel Pager. La commande négative
peut être de type continu ou alterné en fonction de la sélection exécutée dans le tableau de programmation des
fonctions accessoires. Pour les di érents types de connexion, suivre les indications des  gures 18a et 18b.
SORTIE ALARME POUR RELAIS KLAXON/PAGER
Lors de l’activation de l’alarme une commande temporisée de 12 secondes est fournie sur le  l ROSE/NOIR avec
polarité POSITIVE pour le pilotage du module accessoire lève-glace M2008. Si l’on souhaite activer l’alarme sans
avoir la montée des vitres, il su t d’appuyer sur la touche se trouvant sur la DEL un peu avant d’activer l’alarme au
moyen de la radiocommande d’origine. Il est possible de modi er la polarité du signal pour le module lève-vitres
en utilisant le programmateur PRG007 et d’utiliser un signal avec polarité NÉGATIVE en mesure de piloter, par
exemple, un confort d’origine.
COMMANDE MODULE LEVE-GLACE ET INHIBITION DE LA MONTEE DES VITRES
MODULE DE PROTECTION AUXILIAIRE
Fig. 19
Fig. 18a
COMMANDE NEGATIVE
Fig. 18b
COMMANDE POSITIF
KLAXON
MARRON
INSTALLER UN RELAIS
SUPPLEMENTAIRE
COMMANDE
ORIGINALE
KLAXON
INSTALLER
UN RELAIS
SUPPLEMENTAIRE
SI LE KLAXON EST
APRES CONTACT
KLAXON
RELAIS
KLAXON
D’ORIGINE
COMMANDE
ORIGINALE
KLAXON
MARRON
