Français
21
montage de la perforatrice (voir Fig. 8). Il est nécessaire de faire attention à ce qu’aucune
des vis ne soit desserrée car ce n’est pas uniquement les performances de coupes qui
seront détériorées mais aussi la machine.
7. Lubrification
Avant l’utilisation, huiler soigneusement les surfaces de contact autour du moule et de
la perforatrice (voir Fig. 1) avec la quantité d’huile machine requise.
UTILISATION
PRECAUTION:
● Ne jamais essayer de couper des matériaux trop large pour la capacité de la machine
car cela risque de l’endommager.
● Appliquer de l’huile de coupe (huile d’engrenage, huile de machine, etc.) le long de la
ligne de coupe pour diminuer l’usure de la perforatrice et du moulage.
Faire attention à éviter d’enlever l’huile adhérant au capot car sa surface peut être
endommagée.

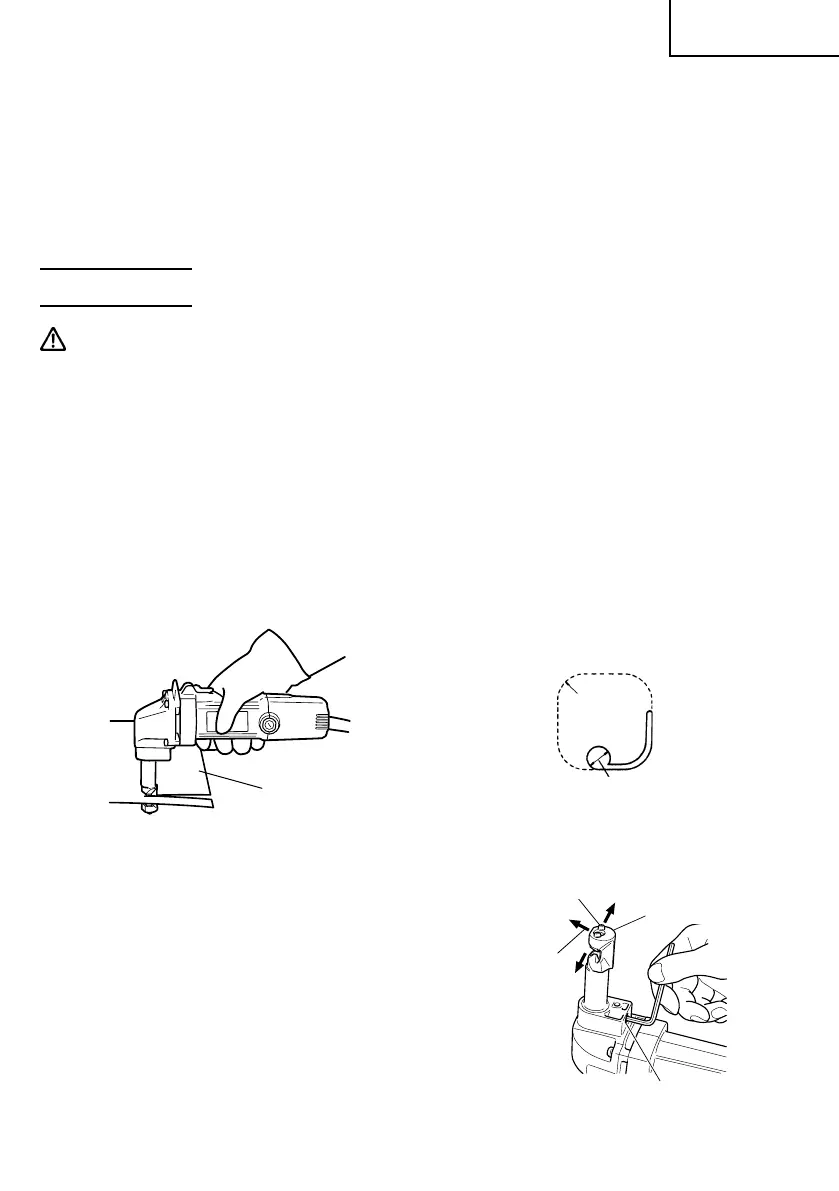

1. Coupe de plaques
Comme montré dans la Fig. 2, tenir les plaques à couper parallèles à la machine et
appliquer une légère force en coupant. Lors de la découpe, s’assurer de faire un trou de
29/32" (23 mm) de diamètre ou plus large, comme montré dans la Fig. 3, puis commencer
la découpe avec l’extrémité du support du moule.
Fig. 2 Fig. 3
2. Coupe de plaques de tôle ondulée et
trapézoïdales
(1) La direction de coupe de cette machine peut
être tournée par incréments de 90° dans 3
directions (A, B et C) (voir Fig. 4) en
desserrant la vis de fixation à tête
hexagonale M8 du support du moule.
Régler la direction de coupe dans la
direction B ou C pour couper des plaques
trapézoïdales. Après cela, resserrer
fermement les vis de fixation à tête
hexagonale M8.
Fig. 4
Matériel de coupe
Vis machine M3
Vis de fixation à tête hexagonal M8
Direction
de coupe
Support de
matrice
B
A
C
1-5/8"
(40 mm)
29/32" (23 mm)
