33
Español
para el montaje del portatroquel, también los tornillos para metal M3 empleados para
el montaje del troquel (consulte la Fig. 4), y el tornillo de sueción de cabeza hueca
hexagonal M5, empleado para el montaje del punzón (consulte la Fig. 8). Tenga mucho
cuidado porque si cualquiera de estos tornillos están flojos, no sólo mermará el
rendimiento de corte, sino que también puede dañarse la máquina.
7. Lubricación
Antes de emplear la máquina, lubrique las superficies de deslizamiento alrededor del
troquel y el punzón (consulte la Fig. 1) con la cantidad adecuada de aceite para máquinas.
MODO DE UTILIZACIÓN
PRECAUCIÓN:
● No intente nunca cortar materiales demasiado grandes para la capacidad de la máquina,
porque podrá dañar ésta.
● La aplicación de lubricante para corte (aceite para husos, aceite para máquinas, etc.) a
lo largo de la línea de corte puede disminuir el desgaste del punzón y el troquel.
Tenga cuidado para que el lubricador de corte no entre en contacto con la caja porque
podría dañar la superficie.

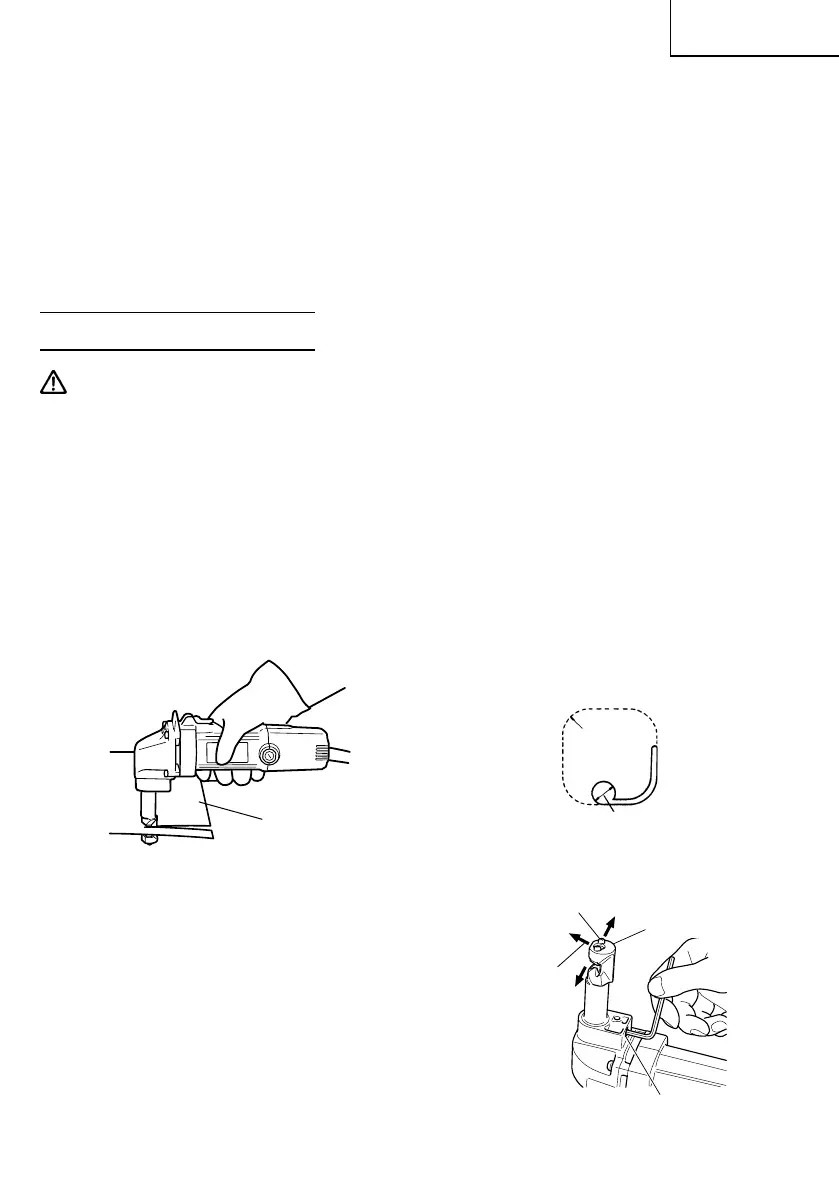

1. Corte de chapas
Como se muestra en la Fig. 2, sujete las chapas que desee cortar paralelas a la máquina,
y aplique poca fuerza durante el corte.
Para ahuecar, haga un orificio de 29/32" (23 mm) o más de diámetro, como se muestra
en la Fig. 3, y comience a cortar con la punta del portatroquel.
Fig. 2 Fig. 3
2. Corte de chapas ondulads y
trapezoidales
(1) El sentido de corte de esta máquina podrá
cambiarse en incrementos de 90° en tres
direcciones (A, B, y C) (consulte la Fig. 4)
aflojando el tornillo de sujeción de cabeza
hueca hexagonal M8 empleado para el
montaje del portatroquel. Para cortar
chapas trapezoidales, ajuste el sentido de
corte en dirección B o C. Después de esto,
apriete firmemente el tornillo de sujeción
de cabeza hueca hexagonal M8.
Fig. 4
Material a cortarse
Tornillo para
metal M3
Tornillo de sujeción de cabeza hueca
hexagonal M8
Sentido de
corte
Portamatriz
B
A
C
1-5/8"
(40 mm)
29/32" (23 mm)
003Spa_CN16SA_US.p65 9/3/12, 8:4733
