30
FRANÇAIS

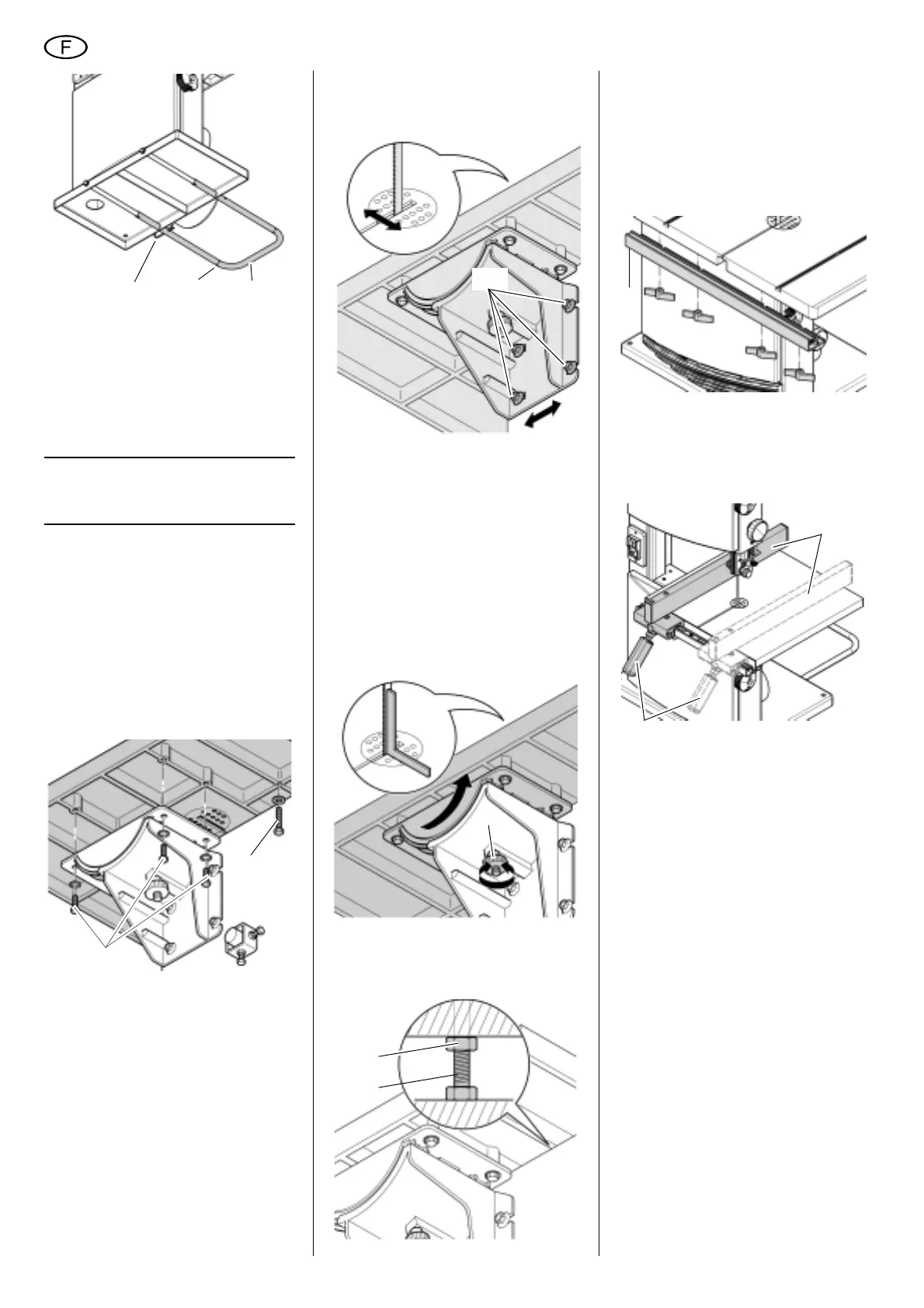

2. Insérer la goupille fendue à ressort
(48) dans l'alésage de l'étrier en
position de travail.
3. Remarque :
L'étrier peut être enfoncé pour
le transport. En position de trans
-
port, la goupille fendue à ressort doit
être insérée dans l'alésage (47).
3
Remarque :
L'étrier peut être enfoncé pour le
transport.
7.2 Montage de la table de
sciage
1. Visser la vis de butée (49) sur la
face inférieure de la table de sciage.
2. Faire glisser la table de sciage au-
dessus du ruban de scie et la poser
sur la glissière de la table.
3. Fixer la table de sciage sur la glis-
sière de table en utilisant quatre vis
(50) et rondelles par montant.
7.3 Ajustement de la table de
sciage
La table de sciage doit être ajustée à
deux niveaux :
− latéralement, afin que le ruban de
scie passe exactement au centre du
profil de support de table ;
− à angle droit avec le ruban de scie.
Ajustement latéral de la table de
sciage
1. Desserrer quatre vis de fixation
(51) du support de la table de scie.
2. Positionner la table de sciage de
façon que le ruban de scie se trouve
au milieu du profil de support de
table.
3. Resserrer les vis de fixation (51).
Ajustement perpendiculaire de la
table de sciage
1. Relever entièrement le guide-ruban
supérieur (voir "Contrôle et com
-
mande").
2. Contrôler la tension du ruban de
scie (voir "Mise en service").
3. Desserrer la vis de blocage (52).
4. A l'aide d'une équerre, positionner la
table de scie à angle droit avec le
ruban de scie et resserrer les vis de
blocage
(52) à fond.
5. Desserrer le contre-écrou (53) et
ajuster la vis de butée (54) jusqu'à
ce qu'elle vienne toucher le carter
de la scie.
6. Serrer à fond le contre-écrou.
7.4 Montage du rail de gui-
dage de la butée
• Fixer le rail de guidage de la butée
(55) sur la table de sciage à l'aide
de quatre vis à oreilles et de rondel-
les d'appui.
7.5 Montage du guide de
délignage
Le guide de délignage peut être monté
indifféremment sur la gauche ou sur la
droite du ruban de scie.
1. Accrocher la butée parallèle (56) sur
le profilé de guidage de butée.
2. Serrer le levier de serrage (57) du
guide de délignage.
7.6 Montage du support du
poussoir
1. Visser dans le filetage en haut sur le
tube-guide une vis à tête cylindrique
(58), comme indiqué sur l'illustra-
tion, et bloquer avec des écrou
hexagonaux.
2. Lorsque vous ne vous servez pas
du poussoir
(59), vous pouvez ainsi
l'accrocher à la vis cylindrique.
47
4648
49
50
51
52
54
53
55
56
57
