A vágási mélység határoló beállítása (3):
- Oldja ki az ellenanyát.
- Állítsa be a hatlapfejű csavart a megkívánt vágási
mélységre.
- Az ellenanyát ismét feszesen húzza meg.
7.2 Satu
A munkadarabot feszesen fogja be a satuba
(12).
A vágási szögbeállítása:
-Az ütköző (15) mindkét csavarját (16) oldja ki.
- A kívánt vágási szög beállítása.
- A két csavart (16) ismét húzza meg.
A maximális fesztáv beállítása:
Az ütköző 3 helyzetbe állítható.
- Ehhez a két csavart (16) távolítsa el.
-Az ütközőt (15) helyezze át hátra/középre/előre.
-Az ütközőt (15) rögzítse ismét a két csavarral (16).
Munkadarab befogása:
- A gyorsbeállításhoz az emelőt (13) forgassa el
felfelé és a forgatókart (14) tolja a munkadarab
irányába.
-Az emelőt (13) nyomja le és a munkadarabot a
forgatókar (14) óramutató járásával megegyező
forgatásával fogja be.
7.3 Egy munkadarab eldarabolása
Zúzódásveszély! Az emelőkar süllyesztésekor
ne nyúljon a csukló környékére!
• A vágást csak akkor kezdje meg, ha a gép elérte
maximális fordulatszámát.
• Süllyessze le lassan a darabolótárcsát a
munkadarabra és csekély leszorító nyomással
hajtsa végre a vágást.
•A művelet befejezése után az emelőkart hozza
kiinduló helyzetbe.
• A daraboló vágás befejezése után kapcsolja ki a
gépet, a motort hagyja teljesen leállni és csak ez
után készítse elő a következő darabolási
műveletet. Munkadarabok kivétele vagy
bedugása forgó tárcsa mellett sérülést okozhat.
• Ne dolgozzon túl nagy leszorító nyomással, mivel
különben a darabolótárcsa gyorsan elkopik, ill. a
gép vagy a munkadarab károsodik.
7.4 Be- és kikapcsolás
Bekapcsolás: A bekapcsolásgátlót (10) nyomja be
és tartsa úgy, működtesse a nyomókapcsolót (9).
Kikapcsolás: engedje el a nyomókapcsolót (9).
7.5 Szállítás
A szállításhoz az emelőkart (5) fordítsa teljesen le
és a szállítási biztosító eszköz (4) eltolásával
rögzítse.
Megjegyzés:
Az emelőkar rögzítéséhez szükséges
a vágási mélység határoló (3) alsó helyzetbe
forgatása. Lásd a 7.1 fejezetet.
Minden átszerelési és karbantartási
munkánál: húzza ki a dugót a
csatlakozóaljzatból!
A tengelyreteszelést (8) csak álló motornál
működtesse.

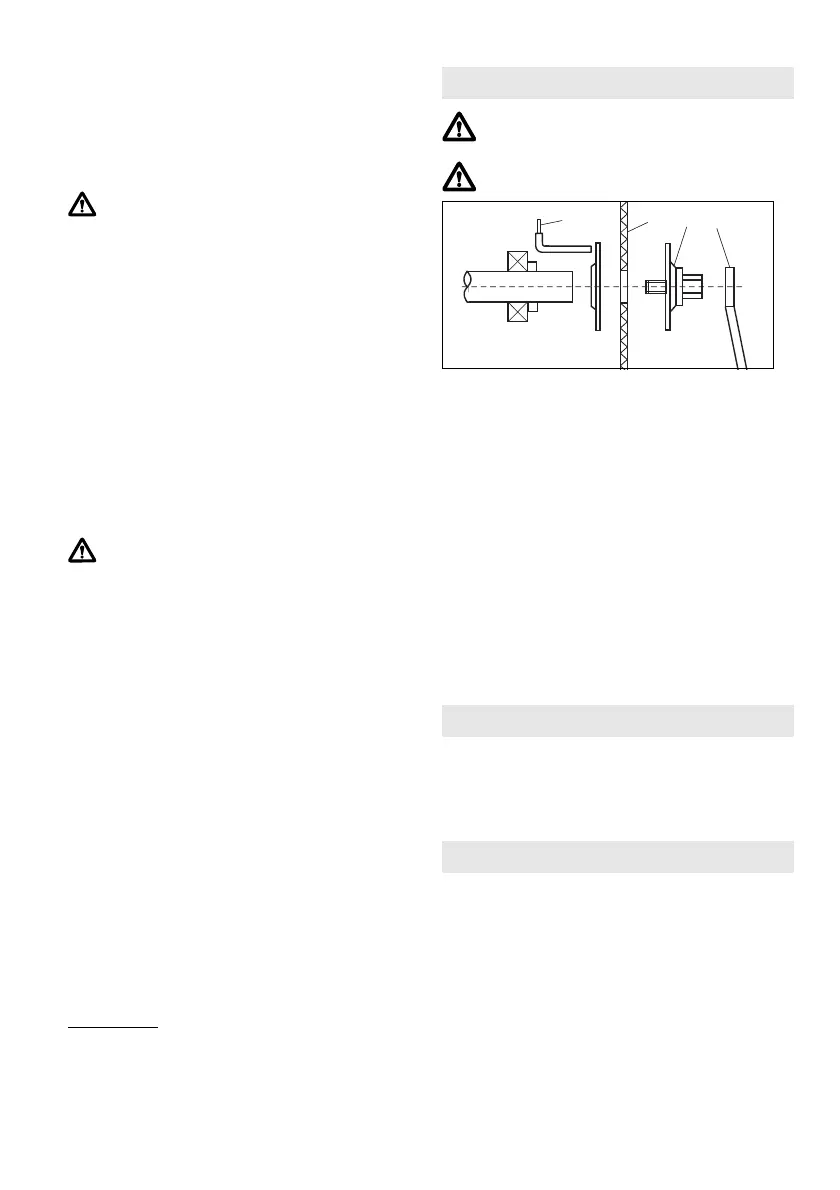

A darabolótárcsa levétele:
- A tengelyreteszelés emelőkarját (8) nyomja
jobbra és a darabolótárcsát (a) kézzel forgassa a
tengelyreteszelés érezhető bereteszelődéséig.
- A szorítókarimás csavart (b) csavarja a kulccsal
(c) az óramutató járásával ellentétesen.
- Vegye le a darabolótárcsát.
A darabolótárcsa felhelyezése:
- Helyezze fel az új darabolótárcsát (a).
- Csavarja fel a szorítókarimás csavart (b).
- Reteszelje a tengelyt és a szorítókarimás csavart
(b) a kulccsal (c) húzza meg.
-Ellenőrizze, hogy a tengelyreteszelés (8) ismét
teljesen kioldott-e.
- Tisztítsa meg az elszennyeződött gépet és
távolítsa el a csiszolási port.
Rendszeres karbantartás:
A következő alkatrészeket legalább havonta meg
kell olajozni: a satu mozgó alkatrészei.
A bekapcsolási folyamat rövid
feszültségcsökkenést okoz. Ez kedvezőtlen
hálózati viszonyok esetén más készülékeket
károsan befolyásolhat. 0,2 Ohmnál kisebb hálózati
impedancia esetén nem várható zavar.
Csak eredeti Metabo tartozékokat használjon.
Ha valamilyen tartozékra van szüksége, forduljon a
kereskedőjéhez.
A megfelelő tartozék kiválasztásához adja meg a
kereskedőnek a szerszám pontos típusát.
Lásd a 3. oldalt.
A darabolótárcsák: Minőségi osztály: A 36-R
„Flexiamant Super“ Inox rozsdamentes.
Középkemény speciális darabolótárcsa
rozsdamentes acélhoz.
Nagy vágásteljesítmény hosszú élettartam
mellett.
B darabolótárcsák: Minőségi osztály: A 30-R / A
36-S „Flexiamant Super“ acél.
Jó vágási teljesítmény jó élettartammal
8. Karbantartás
9. Zavarelhárítás
10. Tartozékok
