POLSKIpl
92
13
Przycisk odblokowywania akumulatora *
14 Przycisk wskaźnika pojemności *
15 Wskaźnik pojemności i sygnalizator *
16 Akumulator *
17 Filtr pyłowy
*
18 Nakrętka mocująca*
19 Klucz dwuotworowy*
20 Dźwignia do mocowania osłony
* w zależności od wyposażenia/nie objęte
zakresem dostawy
6.1 Specjalnie do urządzeń zasilanych z sieci
Przed uruchomieniem urządzenia należy
sprawdzić, czy podane na tabliczce znamio-
nowej napięcie sieciowe i częstotliwość sieciowa
zgodne są z napięciem sieciowym w miejscu korzy-
stania z urządzenia.
Na zasilaniu elektrycznym należy
zainstalować wyłącznik różnicowoprądowy z
maks. prądem wyzwalającym 30mA.
6.2 Specjalnie do urządzeń zasilanych z aku-
mulatora
Filtr pyłowy
W przypadku silnie zapylonego otoczenia
należy zawsze zakładać filtr pyłowy (17).
Urządzenie z założonym filtrem pyłowym (17)
szybciej się nagrzewa. Układ elektroniczny
chroni urządzenie przed przegrzaniem (patrz
rozdział 10.).
Zakładanie:
patrz strona 2, rys. A.
Założyć filtr pyłowy (17) w pokazany sposób.
Usuwanie:
Lekko unieść filtr pyłowy (17) za górną
krawędź i usunąć w dół.
Obrotowy akumulator
Patrz strona 2, rysunek B.
Tylną część urządzenia można obracać w 3 stop-
niach o 270° i dzięki temu dopasować kształt urzą-
dzenia do warunków pracy. Używać wyłącznie, gdy
akumulator znajduje się w pozycji zablokowanej.
Akumulator
Przed pierwszym użyciem należy naładować
akumulator (16).
W przypadku spadku mocy należy ponownie nała-
dować akumulator.
Optymalna temperatura składowania wynosi od
10°C do 30°C.
Akumulatory litowo-jonowe „Li-Power“ wyposażone
są we wskaźnik pojemności i sygnalizator (15):
-Naciśnięcie przycisku (14) powoduje wskazanie
stanu naładowania za pomocą diod LED.
-Jeśli jedna dioda LED miga, akumulator jest
prawie wyczerpany i należy go ponownie nała-
dować
.
Wyjmowanie, wkładanie akumulatora
Wyjmowanie:
Nacisnąć przycisk odblokowujący
(13) i wyciągnąć akumulator (16) w dół
.
Wkładanie:
Wsunąć akumulator (16) do
zatrzaśnięcia w blokadzie.
6.3 Mocowanie uchwytu dodatkowego
Pracę należy wykonywać wyłącznie z zamo-
cowanym uchwytem dodatkowym (7)!
Uchwyt dodatkowy przykręcić mocno z lewej lub z
prawej strony maszyny.
6.4 Mocowanie osłony
Ze względów bezpieczeństwa należy
stosować wyłącznie osłonę przewidzianą dla
danej ściernicy! Patrz także rozdział 11. Akcesoria!
Osłona do szlifowania
Przeznaczona do prac z użyciem tarcz zdzierają-
cych, talerzy szlifierskich paskowych, diamento-
wych ściernic tnących.
Patrz strona 2, rysunek E.
- Nasadzić osłonę (6) w pozycji, jak pokazano na
rysunku.
-Nacisnąć dźwignię i przekręcić osłonę w taki
sposób, aby zamknięta strefa skierowana była do
użytkownika.
-Zwolnić d
źwignię i przekręcić osłonę,
aż do zatrzaśnięcia dźwigni.
-Sprawdzić bezpieczeństwo zamocowania:
Dźwignia musi być zatrzaśnięta i osłona nie może
się przekręcać.

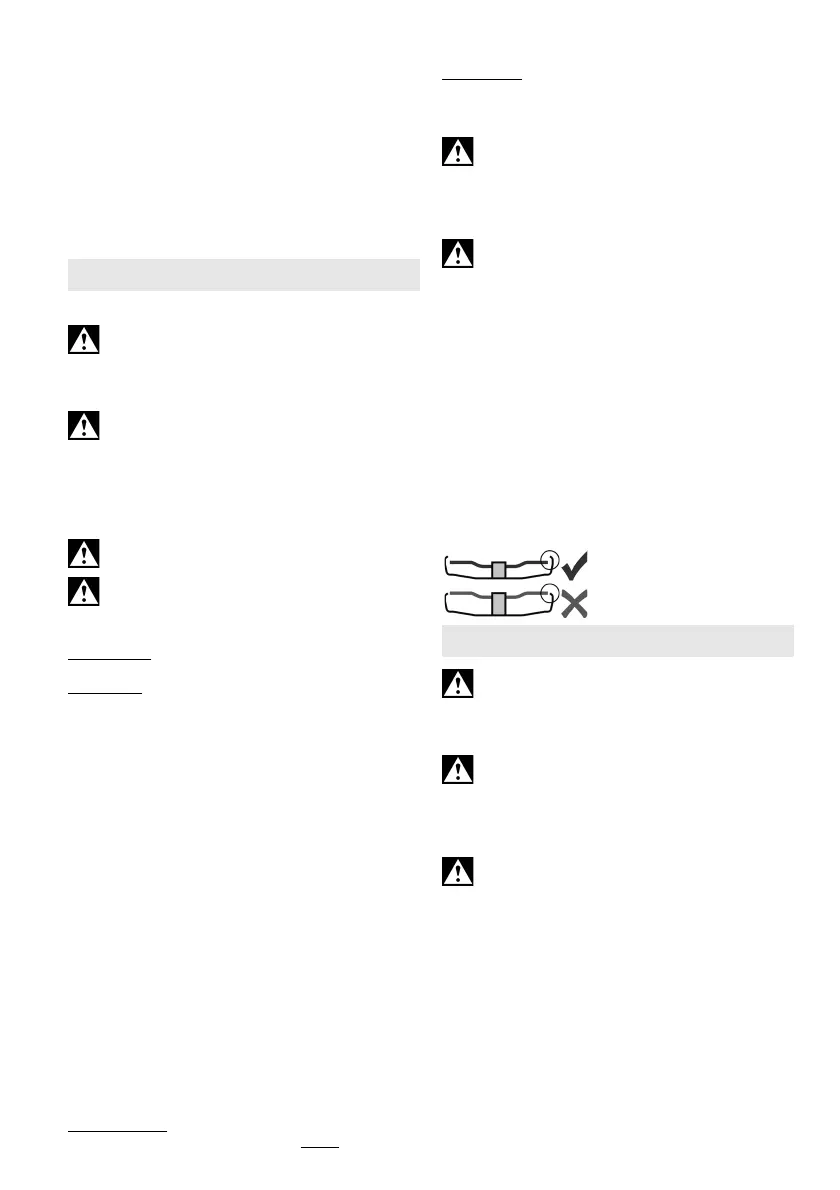

Należy stosować wyłącznie
narzędzia mocowane, ponad
które osłona wystaje o co
najmniej 3,4 mm.
Przed wszelkimi pracami związanymi z prze-
zbrojeniem: wyjąć akumulator z urządzenia /
wyciągnąć wtyczkę sieciową z gniazda. Urządzenie
musi być wyłączone i wrzeciono musi być nieru-
chome.
Do prac ze ściernicami tnącymi ze względów
bezpieczeństwa należy stosować os
łonę do
przecinania ściernicowego (patrz rozdział 11. Akce-
soria).
7.1 Blokowanie wrzeciona
Przycisk blokujący wrzeciono (5) należy naci-
skać tylko przy nieruchomym wrzecionie!
-Nacisnąć przycisk blokujący wrzeciono (5) i
przekręcać wrzeciono (4) ręką do momentu, aż
przycisk blokujący wrzeciono zatrzaśnie się w
odczuwalny sposób.
7.2 Nakładanie tarczy szlifierskiej
Patrz strona 2, rysunek C.
-Nałożyć kołnierz wsporczy (3) na wrzeciono. Jest
on prawidło zamontowany, gdy nie można go
obracać na wrzecionie.
-Przyłożyć tarczę szlifierską do kołnierza wspor-
czego (3).
Tarcza szlifierska musi równomiernie przylegać
do kołnierza wsporczego. Kołnierz blaszany
6. Uruchomienie
7. Mocowanie tarczy szlifierskiej
