Metra Electronics 99-8151 - Preparación del Kit; Provisión de Radio DIN y ISO DIN con Cavidad

99-8151
Preparación del kit

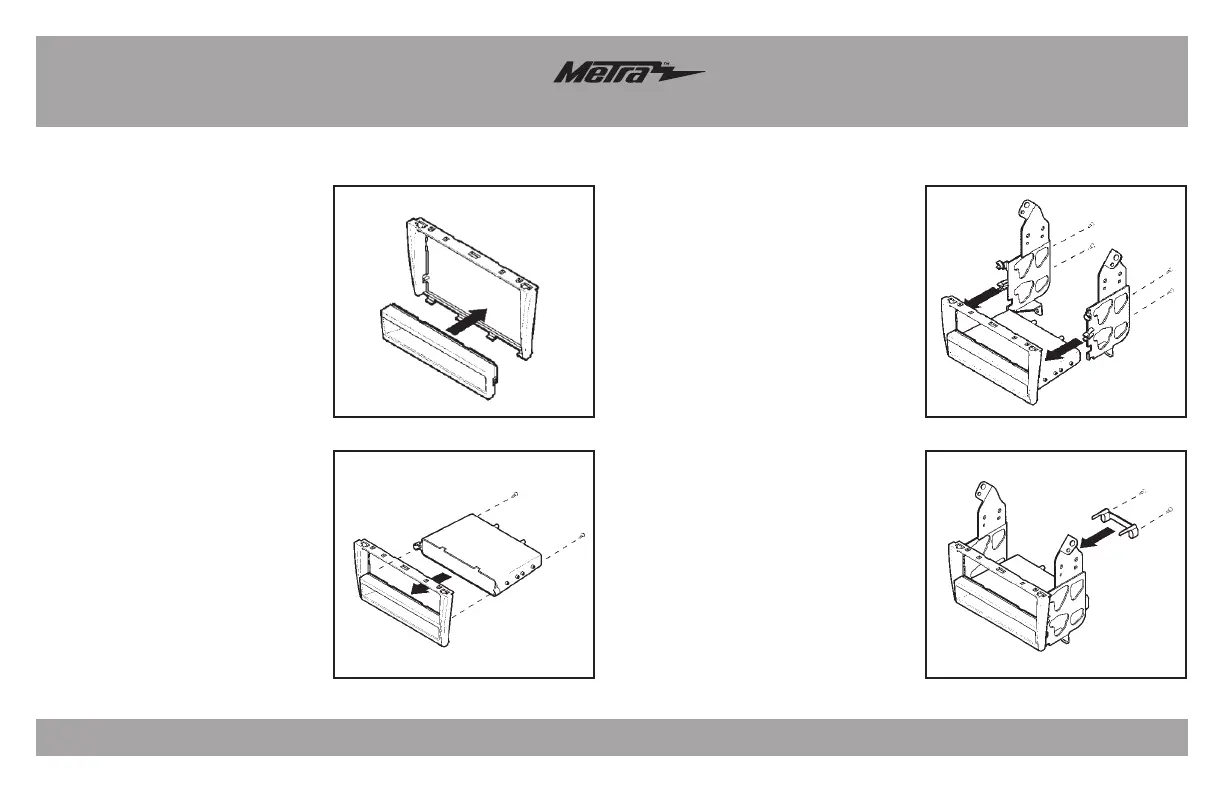

(Figura A) (Figura C)
(Figura B) (Figura D)
Provisión de radio DIN y ISO DIN
con cavidad
1. Quite la placa de la moldura ISO
DDIN de la carcasa del radio,
y después inserte la placa de
la moldura de la cavidad en la
parte inferior de la abertura de la
carcasa del radio. (Figura A)
Nota: Los bordes curvos deben
estar orientados hacia arriba.
2. Atornille la cavidad a la placa
de la moldura de la cavidad
con (2) tornillos Phillips de
cabeza segmentada #8 x 3/8”
suministrados con el kit. (Figura B)
Nota: El logotipo de Metra
estampado en la parte posterior de
la cavidad debe estar al revés.
3.
Atornille los soportes del radio al
ensamble de la carcasa del radio/
cavidad con los (2) tornillos Phillips
de cabeza segmentada #8 x 3/8”
y (2) tornillos Phillips de cabeza
troncocónica #8 x 3/8” en la parte
inferior
. (Figura C)
4. Monte el soporte de apoyo trasero
en la parte posterior de la cavidad
con los (2) tornillos de cabeza
segmentada Phillips #8 x 3/8”
suministrados con el kit. (Figura D)
5.
Alinee y empuje las (3) lengüetas
de la parte inferior del panel del
control de clima que se quitó en el
paso 3 del desensamble del tablero
en el borde superior del ensamble
terminado. Atornille el panel de
control de clima en el ensamble con
los (4) tornillos Phillips de fábrica
que se quitaron anteriormente del
panel del control de clima en el
desensamble del tablero
.
Continúe con el ensamble del kit
3
