Chapter
II
32
Digital
Earth
Tester

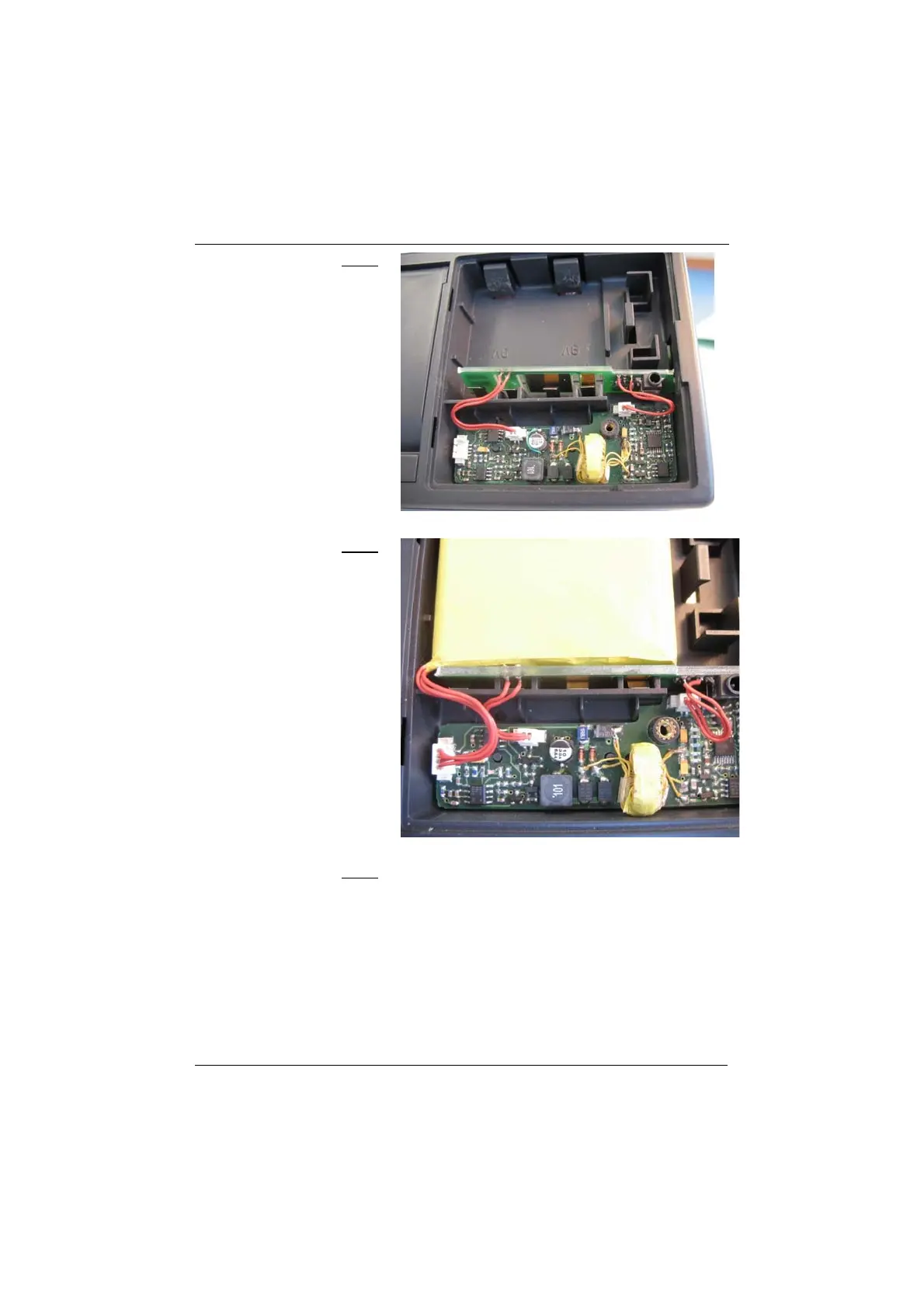

Step 2
Connect the two
connectors while
ensuring that the
wires pass at a
distance from the
fastening screw
and the LEDs.
Step 3
Fit the accumulator pack
with the wires to the left
and connect
.
Step 4
Close the cover.
35
