Inhalt der Verpackung

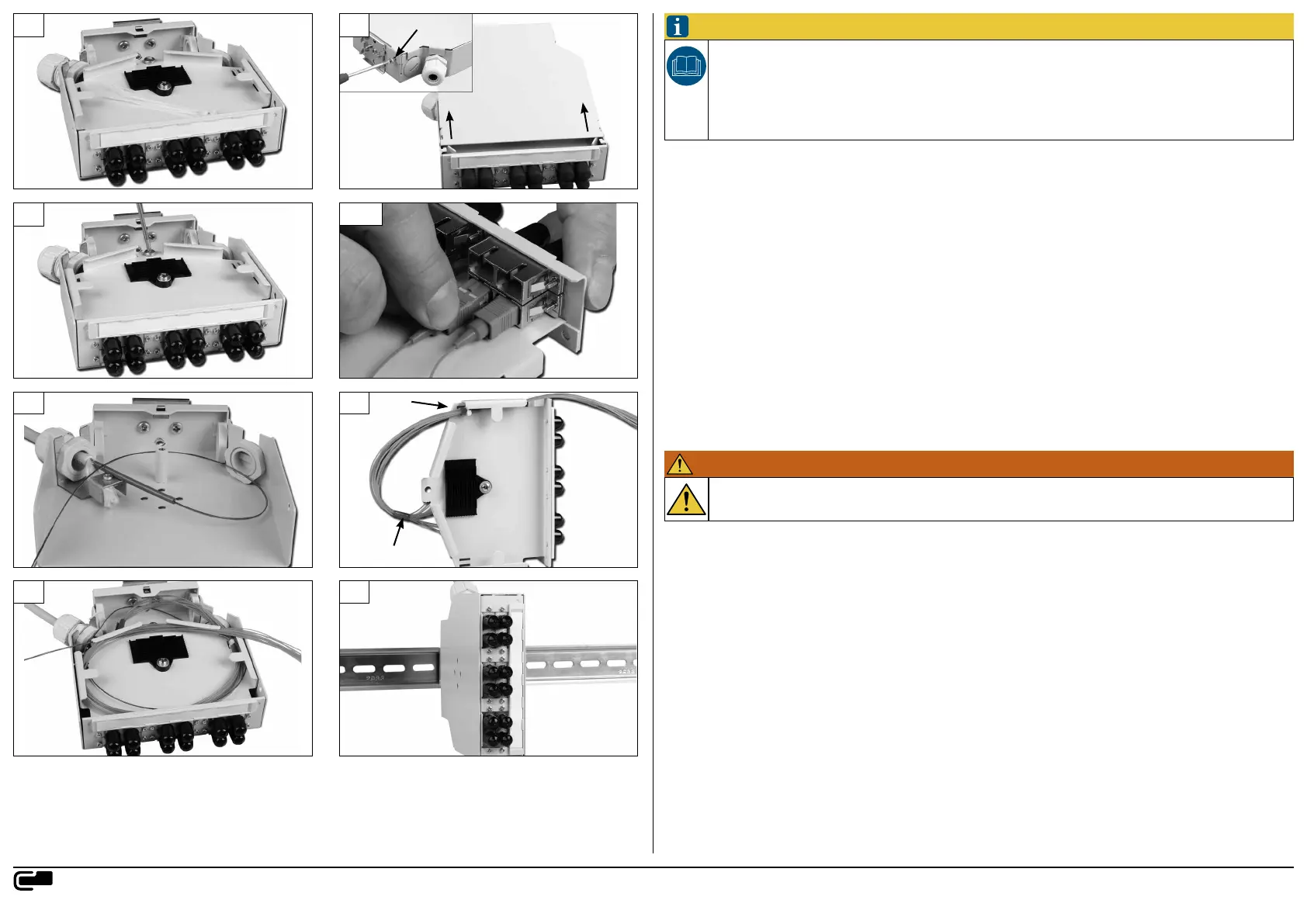

Bild 1
• 1 OpDAT REGplus bestückt mit SC-D- oder SC/ST-D-Kupplungen oder unbestückt, je nach Artikelnummer
• 4 Kabelbinder
• 1 montierte M20-Verschraubung mit Kevlar-Befestigung
Montage
Bild 2
Zum Öffnen des Spleißverteilers Kreuzschlitzschraube entfernen, Deckel nach hinten schieben und abheben.
Bild 3
Zum Entfernen der Spleißablage Kreuzschlitzschraube entfernen und die Spleißablage aus dem Gehäuse nehmen.
Bild 4
Verwendung als Spleißverteiler
Die SC-Pigtails am Stecker in die Kupplungen einstecken. ST-Variante: SC innen, ST aussen.
Für fertig konfektionierte Kabel
SC-Stecker in die Kupplungen einstecken – dann weiter mit Bild 7 (ohne Spleißen).
Bild 5
LWL-Stammkabel ca. 1,0 - 1,2 m abmanteln (Bündelader ca. 5 cm stehen lassen). Kevlar oder Zugentlastungselement an der
Zugentlastung fixieren. An der Gehäuseober- und unterseite kann jeweils ein Stammkabel zugeführt werden (schräg oder gerade).
Eine zweite M20-Verschraubung mit Zugentlastung ist als Zubehör erhältlich.
Bild 6
Pigtails mit Isolierband (nicht im Lieferumfang enthalten) an den abgebildeten Positionen Ê und Ë umwickeln. An Position Ê die
Pigtails mit einem der Kabelbinder an der Spleißablage abfangen.
Fasern des Stammkabels ebenfalls mit Isolierband umwickeln und mit einem weiteren Kabelbinder an der gegenüberliegenden Seite
der Spleißablage abfangen.
Bild 7
Spleißen und den Faservorrat in der Spleißablage ablegen.
Bild 8
OpDAT REGplus auf die Tragschiene TH35 aufrasten. (Standardmontage).
In der unbestückten Variante können Kupplungen mit eingepressten Gewinden (Befestigungsflansch innenliegend) mit
M2-Gewindeschrauben montiert werden oder Kupplungen ohne eingepresste Gewinde (Befestigungsflansch außenlie-
gend) mit M2-Gewindeschrauben und Muttern.
Bei fertig konfektionierten Kabeln mit ST-Steckern wird empfohlen, die unbestückte Variante des OpDAT REGplus zusam-
men mit einzelnen
ST-D-Kupplungen (als Zubehör erhältlich) zu verwenden. In diesem Fall die Stecker zuerst auf die jeweilige Kupplung
stecken und dann die Kupplung montieren.
Allgemeine Hinweise
METZ CONNECT GmbH
Im Tal 2 | 78176 Blumberg | Deutschland | Tel. +49 7702 533-0 | Fax +49 7702 533-433
Montageanleitung siehe www.metz-connect.com
WARNUNG
Bündelader auf keinen Fall unter der Zugentlastung fixieren!
