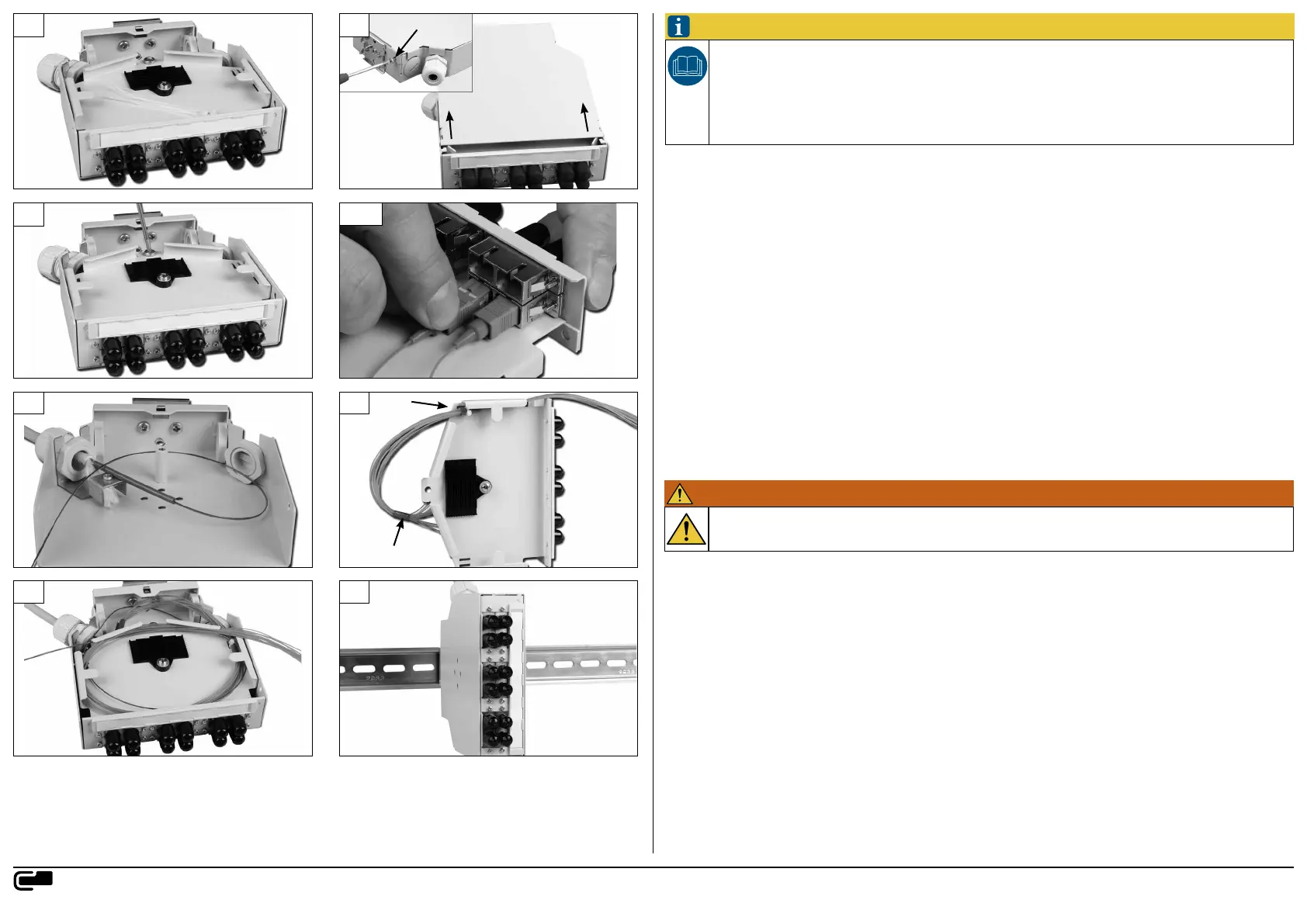

Contenu de l‘emballage
Figure 1
• 1 OpDAT REGplus équipé d‘adaptateurs SC-D- ou SC/ST-D ou non équipé, suivant la référence
• 4 serres-câbles
• 1 presse-étoupe M20 monté avec décharge de traction pour Kevlar
Montage
Figure 2
Pour ouvrir le répartiteur d‘épissures enlever le vis cruciforme, glisser le couvercle en arrière et le retirer.
Figure 3
Pour enlever le plateau d‘épissures enlever le vis cruciforme et retirer le plateau du boîtier.
Figure 4
Utilisation comme répartiteur d‘épissures
Enficher les pigtails SC dans les adaptateurs au connecteur mâle.
Version ST : SC à l‘intérieur, ST à l‘extérieur.
Pour des câbles pré-confectionnés
Enficher les connecteurs mâles dans les adaptateurs -
continuer avec figure 7 (sans épissurage).
Figure 5
Dénuder le câble fibre optique d‘environ 1,0 à 1,2 m (laisser environ 5 cm des fibres à structure serrée). Fixer le Kevlar ou l‘élément
de décharge de traction à la décharge de traction. Un câble peut arrivé par le haut et un par le bas du boîtier
(horizontale ou en diagonale). Un deuxième presse-étoupe M20 est disponible en accessoire.
Figure 6
Enrouler les pigtails avec du ruban isolant (ne pas inclus dans l‘emballage) aux positions marquées Ê et Ë. Retenir les
pigtails par serre-câble au plateau d‘épissures à la position Ê.
Enrouler aussi les fibres du câble principal avec du ruban
isolant et les retirer par serre-câble sur le côté opposé du
plateau d‘épissures.
Figure 7
Epissurer et placer la réserve de fibres dans le plateau d‘épissures.
Figure 8
Encliqueter OpDAT REGplus sur le rail TH35 (montage standard).
METZ CONNECT GmbH
Im Tal 2 | 78176 Blumberg | Allemagne | Tél. +49 7702 533-0 | Fax +49 7702 533-433
Notice de montage voir www.metz-connect.com
Dans les versions non équipées les adaptateurs avec filetage (bride de fixation à l‘intérieur) se
montent avec des vis filetées M2, les adaptateurs sans filetage (bride de fixation à l‘extérieur) se montent avcec des vis
filetées M2 et ecrous.
Pour les câbles pré-confectionnés avec connecteurs mâles ST il est recommandé d‘utiliser une version non équipée
OpDAT REGplus en combinaison avec des adaptateurs individuels ST-D (disponibles en accessoires). Dans ce cas enficher
le connecteur
mâle d‘abord sur l‘adaptateur et monter l‘adaptateur ensuite.
Remarques générales
3
2
Ê
4
1
8
5
7
6
Ë
Ê
ATTENTION
Jamais fixer les fibres à structure serrée sous la décharge de traction !
