Instalación
Configuración de la
alimentación
Antes de llevar a cabo la conexión
asegúrese de que las fuentes que van a
alimentar el módulo Pulsar STS sean bien
compatibles con sus características.
Pulsar STS 10 y Pulsar STS 16: 208V -
220V - 230V - 240V.
Pulsar STS 1400: 120V.
La configuración "fabrica" de Pulsar STS 10
y Pulsar STS 16 es de 230V. Si fuera
necesario, efectúe la adaptación de la
tensión necesaria (208V, 220V, 230V, o
240V) mediante el selector 14
(véase figura 3).
En caso de fallos eléctricos, un interruptor
automático realiza la protección del cofre en
cada una de las fuentes.
El selector 14 debe manipularse
únicamente cuando el módulo Pulsar
STS se encuentra fuera de tensión
(cables 7 no conectados a su
fuente).
Una vez que el módulo esté correctamente
configurado, conecte los cables de
alimentación 7 a las dos fuentes.
Alimentación
en 230V
Alimentación
en 240V
Alimentación
en 208V
Alimentación
en 220V

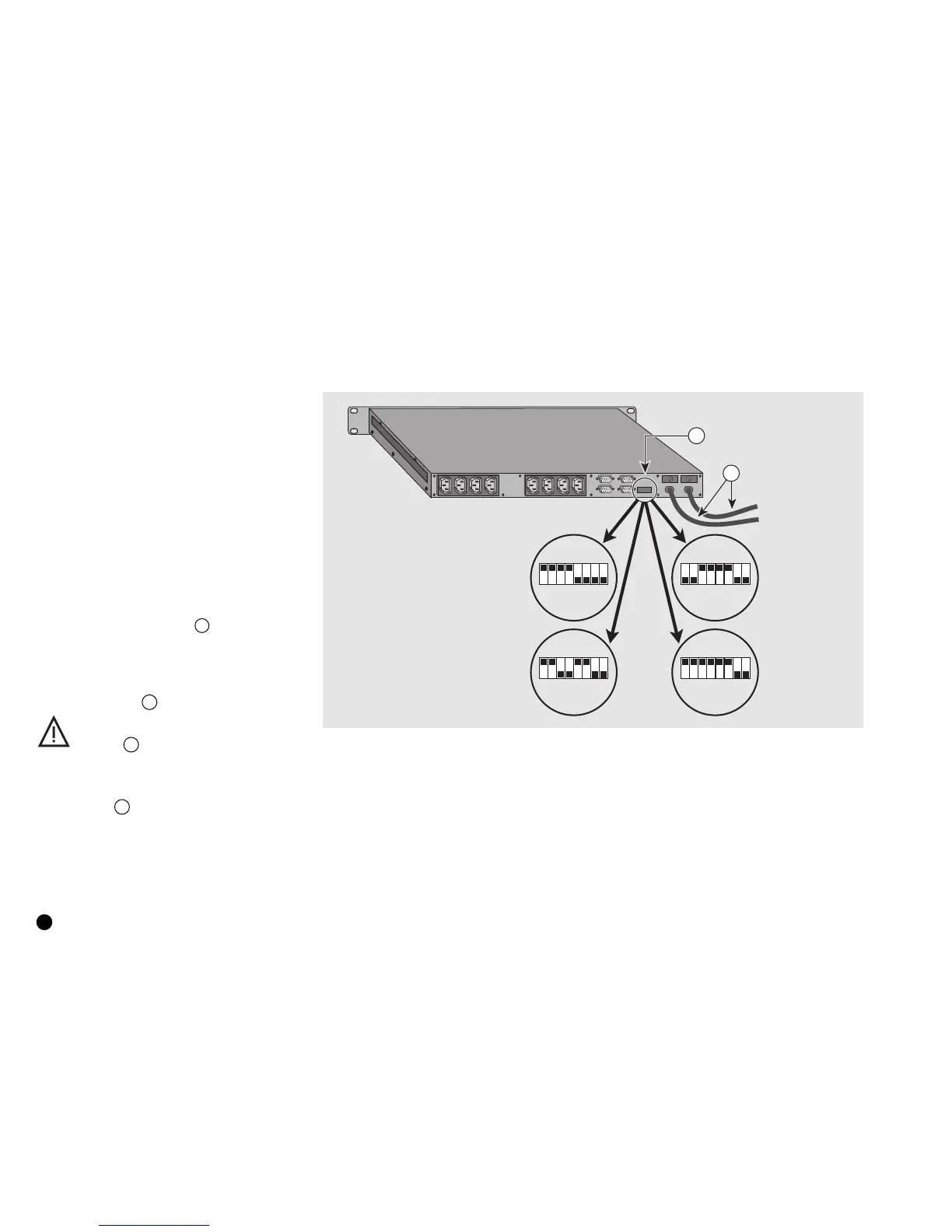

Fig. 3
14
7
1 2 3 4 5 6 7 81 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
