MGE UPS Systems Pulsar STS - Mise en Place

7
MGE UPS SYSTEMS - 5102761700/AC
Mise en place
Dans une baie

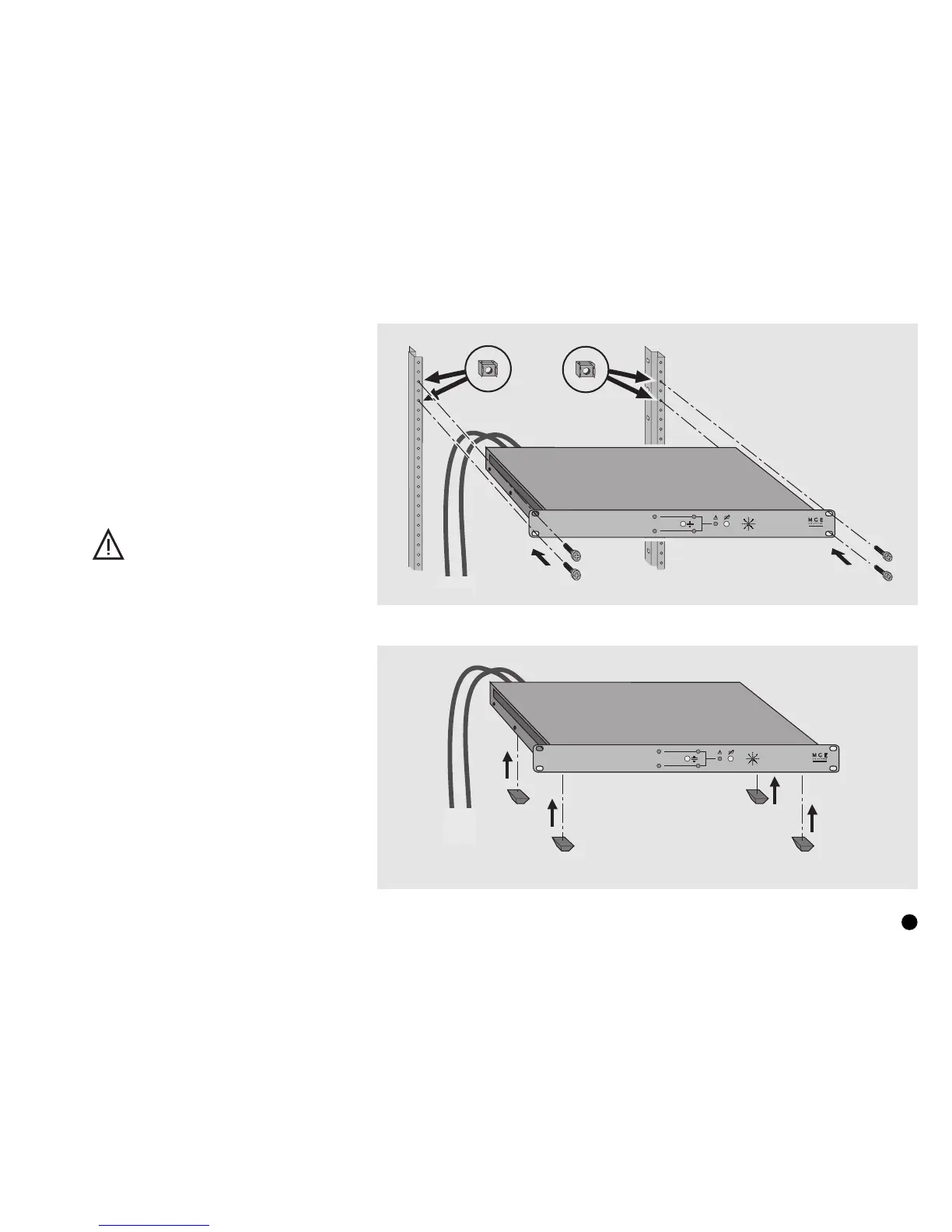

La figure 4 montre comment installer le
module Pulsar STS dans une baie 19" à
l'aide des quatre vis M6 vissées dans les
écrous-cage placés à la hauteur voulue
dans les montants de l'armoire.
Le module étant moins large que la baie, il
ne perturbe pas la circulation des flux d'air.
Si la température interne de la baie
dépasse 35°C, il sera nécessaire de
ventiler celle-ci, sinon le module
Pulsar STS devra être installé à
l'extérieur de la baie.
Sur pieds
La figure 5 montre comment coller les pieds
adhésifs de maintien sous le module Pulsar
STS pour une installation à plat.
Fig. 5
Fig. 4
Pulsar STS
S1
S2
