Installation
Configuration de
l'alimentation
Avant d'effectuer le raccordement, assurez-
vous que les sources qui vont alimenter le
module Pulsar STS sont bien compatibles
avec ses caractéristiques.
Pulsar STS 10 et Pulsar STS 16 : 208V -
220V - 230V - 240V.
Pulsar STS 1400 : 120V.

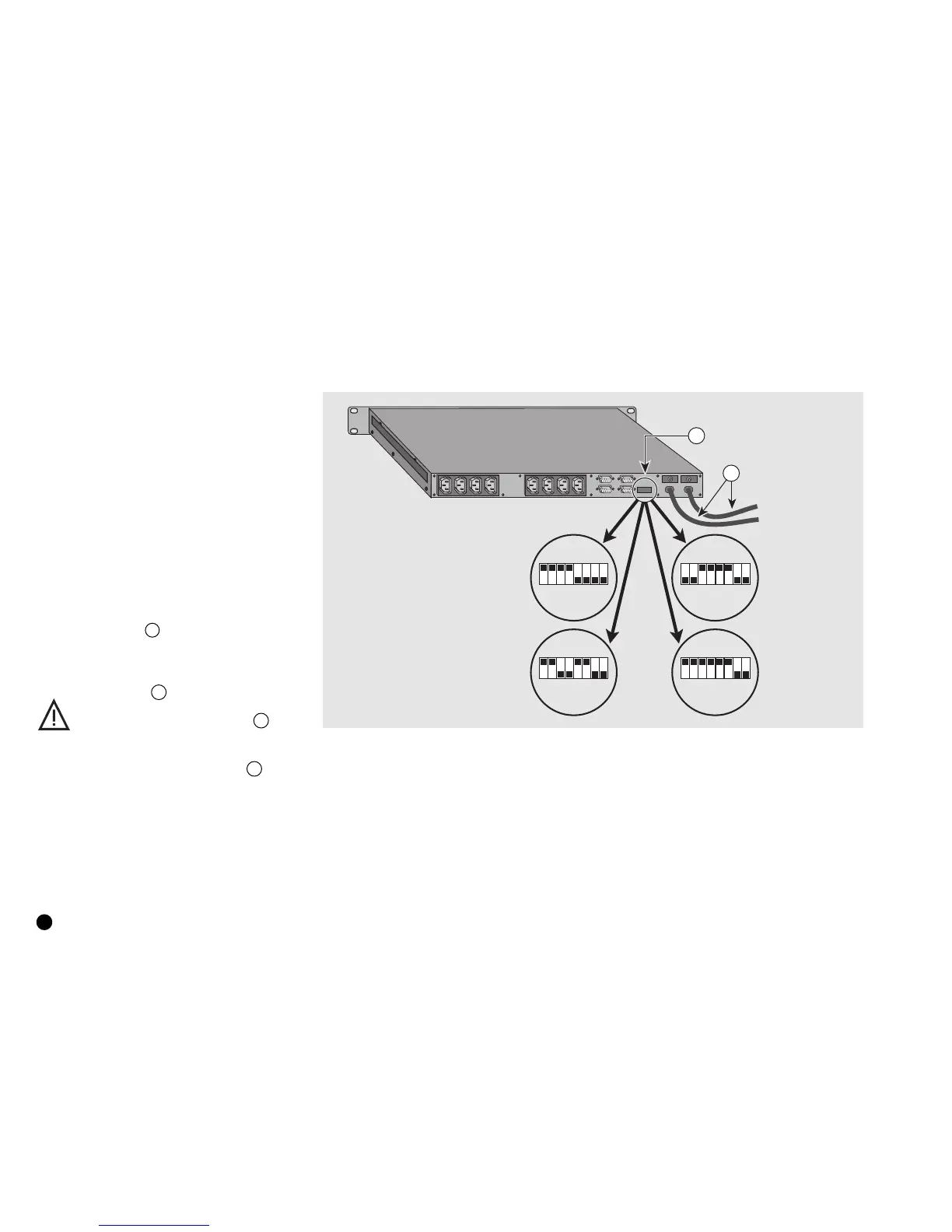

La configuration "usine" de Pulsar STS 10
et Pulsar STS 16 est de 230V. Si
nécessaire, réaliser l'adaptation de tension
nécessaire (208V, 220V, 230V ou 240V) à
l'aide du sélecteur 14 (voir figure 3).
En cas de défauts électriques, un
disjoncteur réalise la protection du coffret
sur chacune des sources.
Le sélecteur 14 doit être manipulé
uniquement lorsque le module Pulsar
STS est hors tension (cordons 7
non reliés à leur source).
Une fois le module correctement configuré,
raccorder les cordons d'alimentation 7 aux
deux sources.
Alimentation
en 230V
Alimentation
en 240V
Alimentation
en 208V
Alimentation
en 220V
Fig. 3
14
7
1 2 3 4 5 6 7 81 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
