MGE UPS SYSTEMS - 5102761700/AC

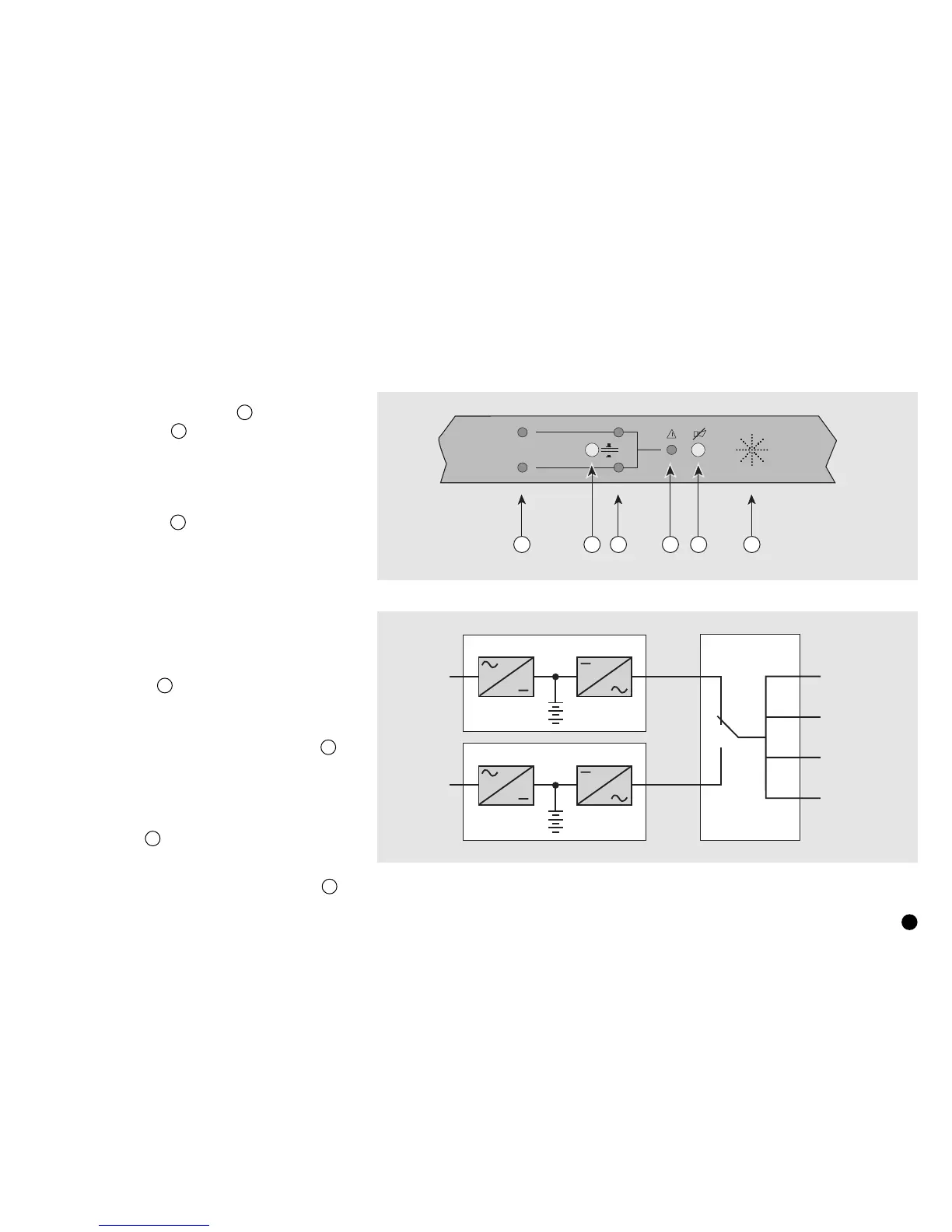

Utilisation
1
S1
S2
2 3 4 5 6
Nous nous plaçons dans le cas où la source
S1 est prioritaire (bouton 2 relevé).
Les voyants 1 indiquent le niveau de
tension des sources S1 et S2 :
◗ ils sont allumés en vert dans la plage de
±12% autour de la valeur nominale,
◗ ils sont allumés en rouge en dehors de
cette plage.
Les voyants 3 indiquent quelle est la
source en service :
◗ il est éteint sur la voie de la source non
utilisée,
◗ il est allumé en vert sur la voie de la
source prioritaire quand elle est en service,
◗ il est allumé en jaune sur la voie de la
source de "réserve" quand elle est en
service.
Vos applications sont alimentées si l'un des
deux voyants est allumé.
Le voyant 4 s'allume en rouge en cas de
défaut interne au module Pulsar STS :
contacter le service après vente MGE UPS
SYSTEMS.
En complément des voyants, le buzzer 6
retentit dans les cas suivants :
◗ source S1 ou source S2 hors tolérances,
◗ défaut interne du module Pulsar STS.
Une fois le problème identifié, l'extinction du
buzzer est réalisé par appui sur le bouton
poussoir 5 .
Nota : si l'on désire rendre la source S2
prioritaire (pour la maintenance de la source
S1 par exemple), appuyer sur le bouton 2 .
réseau
redresseur
batterie
onduleur
vers
équipements
sensibles
réseau
redresseur
batterie
onduleur
ASI S1
ASI S2
Pulsar STS
S1
S2
Fig. 11
Fig. 12
