IT

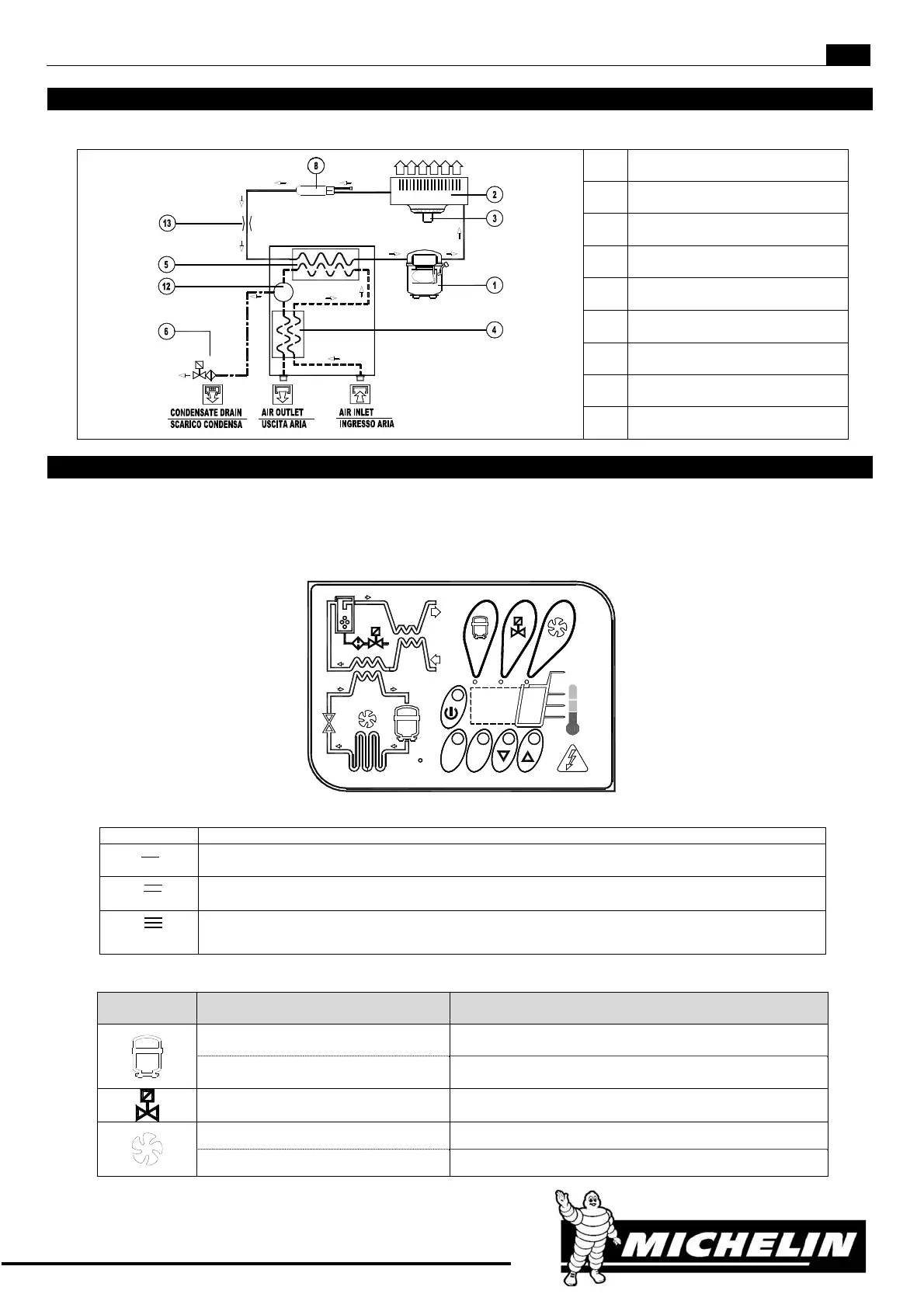

SCHEMA FUNZIONALE
1
Compressore
2
Condensatore
3
Ventilatore
4
Prescambio aria-aria
5
Evaporatore
6
Scaricatore di condensa
8
Filtro deidratare
12
Separatore di condensa
13
Tubo capillare
PANNELLO DI CONTROLLO
Le macchine facenti parte di questa serie sono dotate di un sistema elettronico di modifica dei parametri, le eventuali operazioni di
resettaggio possono essere infatti effettuate tramite il pannello digitale posizionato sulla parte frontale dell'essiccatore.
Il pannello di controllo indicato in fig.1 è costituito da 5 tasti (ON/OFF, TEST, SET, DOWN e UP) e da un display a 3 cifre con tre
led di segnalazione indicati con icone.
Attraverso il pannello di controllo sotto raffigurato si può controllare il corretto funzionamento della macchina.
TEST
DEW POINT
LEVEL
SET
LOAD
%
Visualizzazione display
On Se la macchina è nello stato di ON e il carico è basso;
On Se la macchina è nello stato di ON e il carico è normale;
On Se la macchina è nello stato di ON e il carico è medio alto;
On Se la macchina è nello stato di ON e il carico è alto;
Led di segnalazione
LED STATO DESCRIZIONE
ON
Compressore attivo
Lampeggiante
Modalità programmazione
ON
Scarico condensa attivo
ON
Velocità Ventilatore = 100%
Lampeggiante
Velocità Ventilatore < 100%
