ON
REMOTE CONTROL
ACC-J4
ACC-J3
13.8V
AC
110/220V
RF OUT
To Antenna
(via Coaxial Protector)
To AC
Source
Control
Cable
DC Power
Cable
RM1200 (PA)
RM125 (Exciter)
PS Unit
OFF
BAT
+
-
PPS-CONT TX OUT RX OUT
TX IN
RX IN
ACC-J2
ACC-J1
MONITOR
RF Out
RF In
+48VDC
OUT 1
+V
+V
-V
-V
45V
45V
OUT 2
GND
AC INPUT
110-230VAC/ 47~63Hz
L
N
G
AMP-CONT
EXCITER CONTROL
DC OUTPUT
Line
Neutral
Ground
AC Power Cable
to AC Source

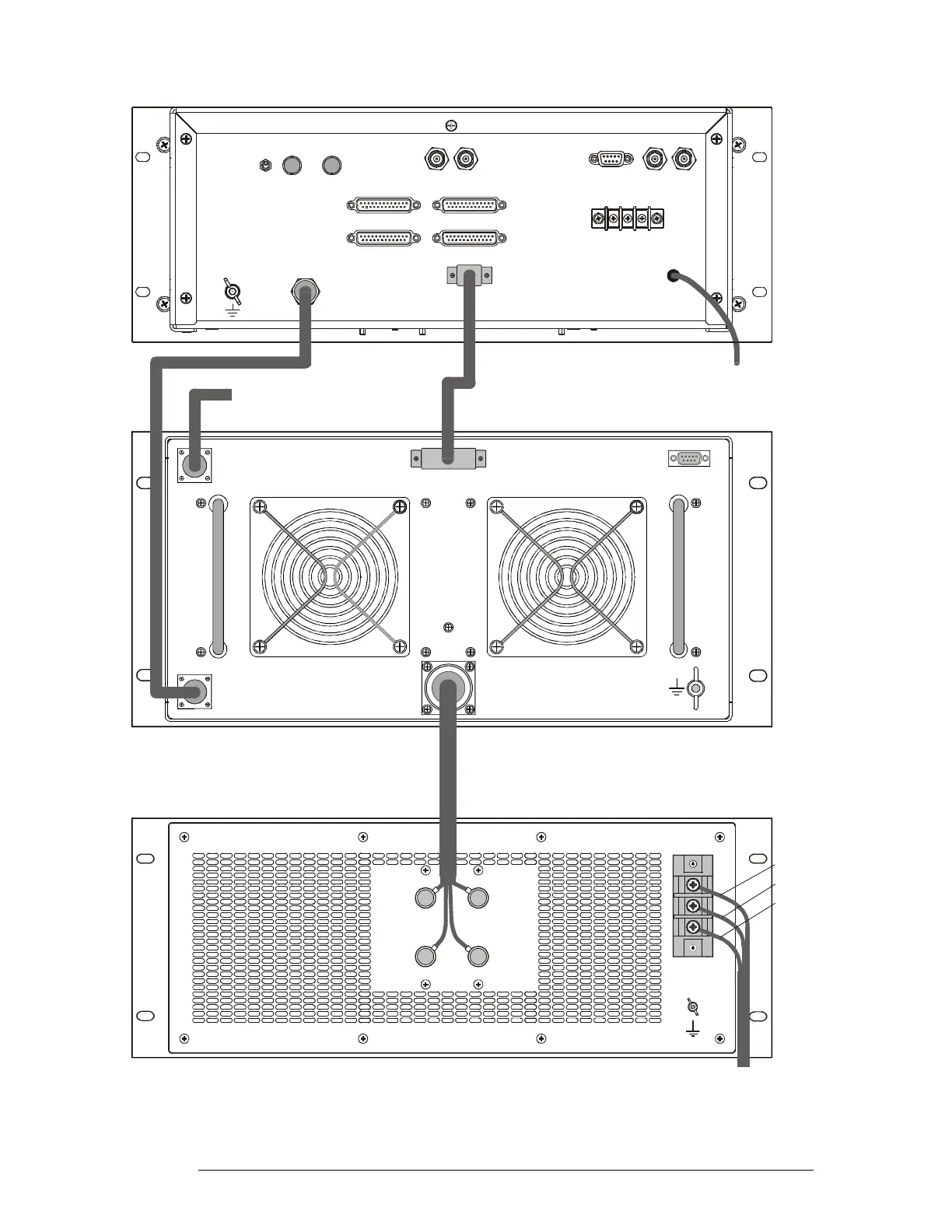

Figure 13. Typical RM1200 System Connections
6888882V02 33
