104
E. Monte a escora esquerda no conjunto.
a. Com o conjunto ainda na horizontal, coloque a escora restante sobre os dois parafusos do lado esquerdo.
b. Rosque parafusos M6 através dos orifícios existentes na parte superior e inferior da escora.
c. Aperte porcas M6 nos parafusos de alinhamento que estão a passar através da placa de parede.
Nota: Deixe uma folga suciente nas porcas para permitir que a placa de parede se mova livremente. Irá apertá-las mais tarde.

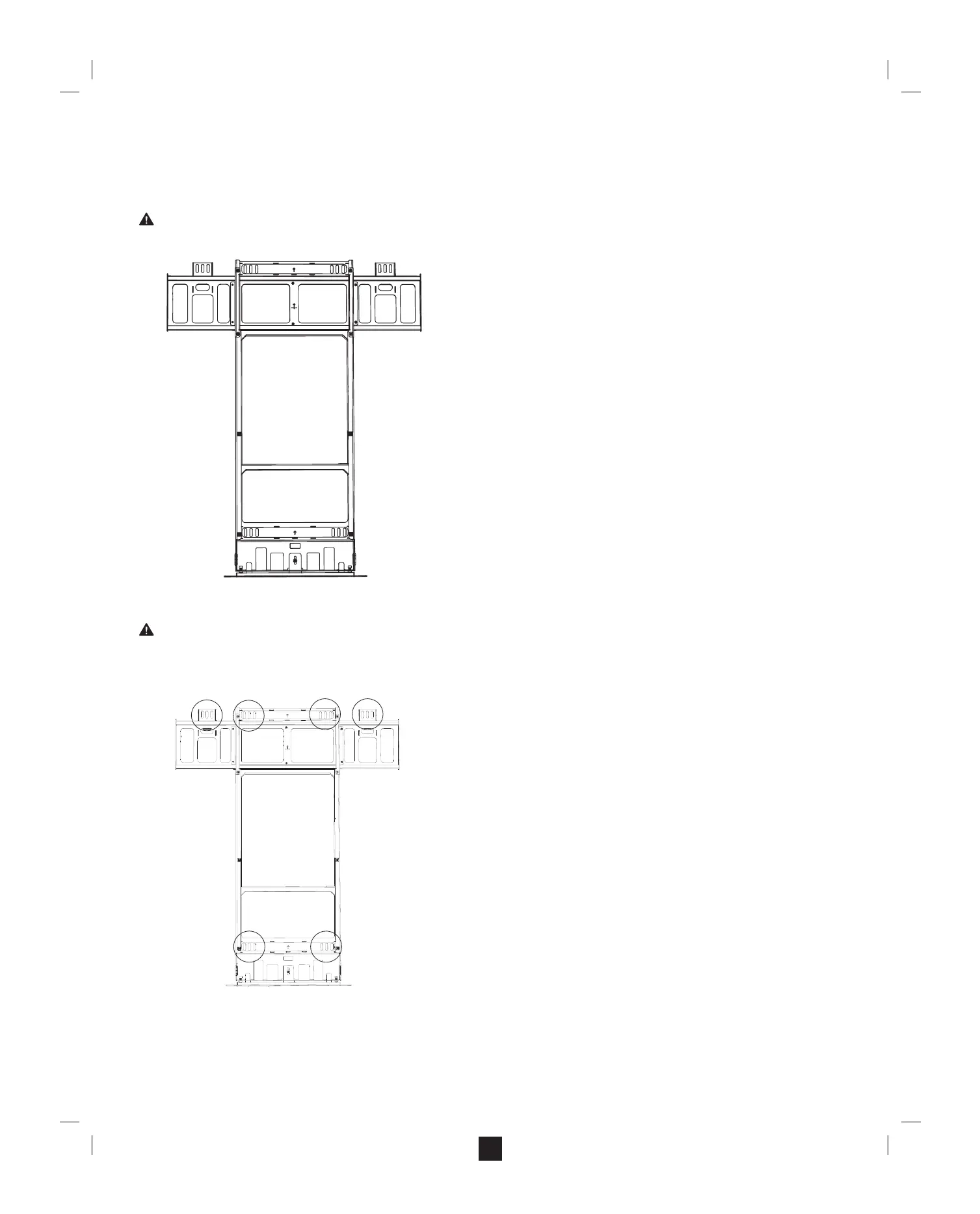

F. Levante o conjunto e coloque-o na vertical contra a parede.
Nota: A placa de parede deverá estar na parte superior do conjunto, com a seta de alinhamento apontada para o teto.
G. Aperte todas as porcas, começando pelas porcas existentes nos dois parafusos de alinhamento existentes no meio da placa de parede.
AVISO: Certi que-se de que os parafusos estão bem apertados
Para reduzir o risco de queda do produto, certi que-se de que todos os parafusos estão bem apertados antes de montar o ecrã. Não aperte em demasia.
Passo 2: Fixar o conjunto do suporte de chão à parede
A. Utilize um detetor de traves de madeira para localizar e marcar as traves existentes na parede em que pretende xar permanentemente o Surface Hub.
AVISO: Perigos ocultos
As paredes podem conter os elétricos e quaisquer outros perigos e obstáculos ocultos, como canalizações de água ou de gás. O instalador é responsável por localizar e evitar estes perigos durante a instalação. Se tiver
de perfurar e/ou cortar a superfície de montagem, certi que-se de que não existem cabos elétricos, canalizações de água ou canalizações de gás na parede. O corte ou perfuração de qualquer um destes objetos poderá
causar ferimentos graves ou morte.
B. Coloque o conjunto contra a parede, com a seta de orientação existente na placa de parede apontada para o teto.
C. Certi que-se de que pelo menos uma ranhura de montagem de cada um dos seus grupos de ranhuras de montagem verticais não está alinhada sobre uma trave.
Nota: Os parafusos de xação foram concebidos para serem xos através da parede de placa de reboco/gesso e não na trave.
D. Marque a parede no centro de cada uma das seis ranhuras escolhidas.
