Instruções de montagem

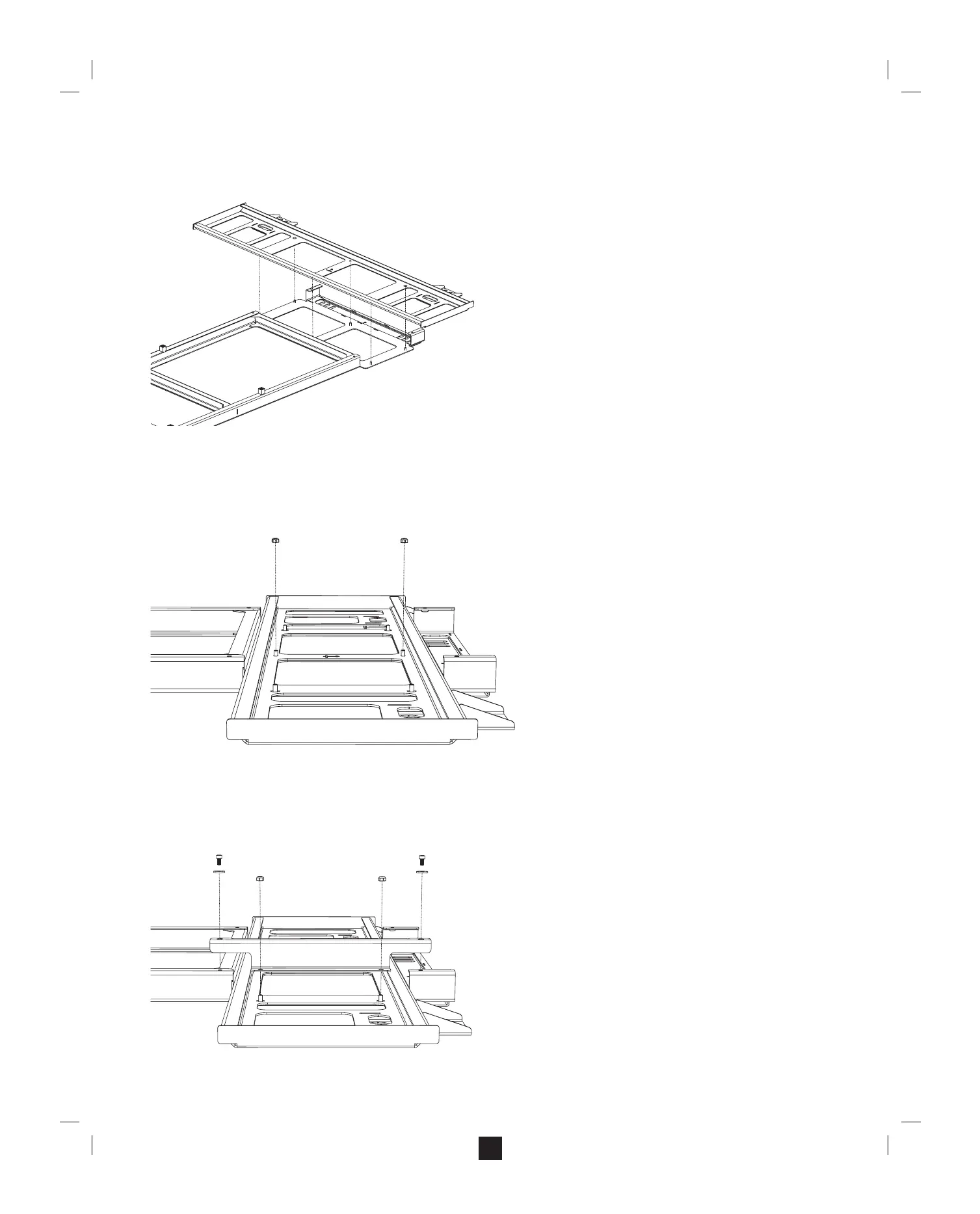

Passo 1: Montagem do suporte de chão
A. Coloque o montante sobre uma superfície horizontal, com o lado plano virado para baixo e os parafusos de alinhamento virados para cima.
B. Coloque a placa de parede sobre o montante, com os parafusos de alinhamento existentes no montante a passar através da placa de parede.
Nota: Quando o montante e a placa de parede estão corretamente alinhados,
● Os parafusos de alinhamento existentes no montante passam através da placa de parede.
● As setas de orientação existentes na placa de parede apontam para a parte superior do conjunto.
C. Comece por xar a placa de parede ao montante roscando as porcas M6 nos dois parafusos de alinhamento centrais.
Nota: Deixe uma folga suciente nas porcas para permitir que a placa de parede se mova livremente. Irá apertá-las mais tarde.
D. Monte a escora direita no conjunto.
a. Com o conjunto ainda na horizontal, coloque uma das escoras sobre os dois parafusos do lado direito.
b. Rosque parafusos M6 através dos orifícios existentes na parte superior e inferior da escora.
c. Aperte porcas M6 nos parafusos de alinhamento que estão a passar através da placa de parede.
Nota: Deixe uma folga suciente nas porcas para permitir que a placa de parede se mova livremente. Irá apertá-las mais tarde.
