Kokoonpano- ja asennusohjeet
Vaihe 1: Lattiatelineen kokoaminen

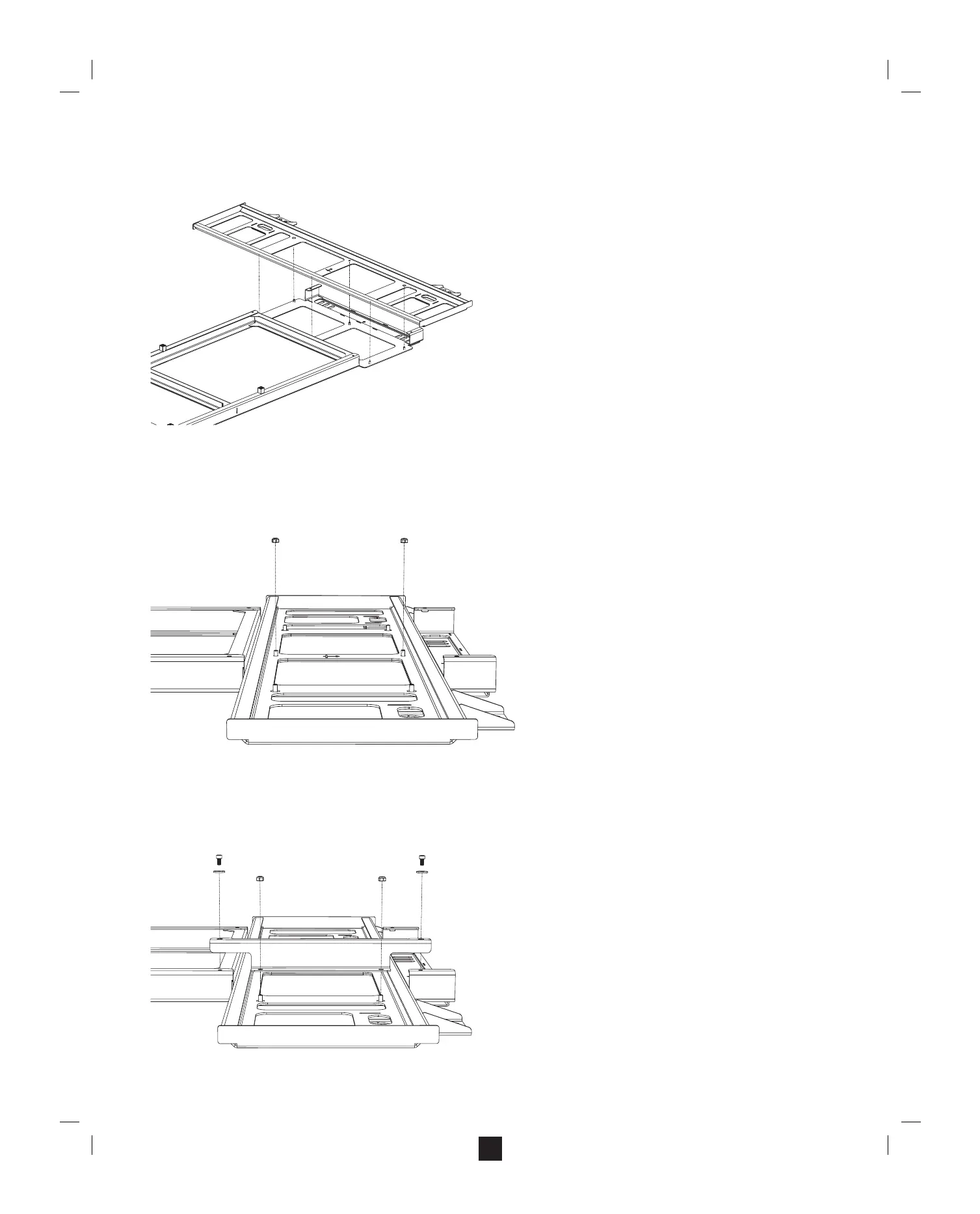

A. Aseta seinätuki vaakapinnalle niin, että sen tasainen pinta on alaspäin ja kohdistuspultit ovat ylöspäin.
B. Aseta seinälevy seinätuen päälle niin, että seinätuen kohdistuspultit menevät seinälevyn läpi.
Huomautus: Kun seinätuki ja seinälevy on kohdistettu oikein:
● Seinätuen kohdistuspultit kulkevat seinälevyn läpi.
● Seinälevyssä olevat suuntanuolet osoittavat kokoonpanon yläosaa kohti.
C. Kiinnitä seinälevy seinätukeen kiinnittämällä M6-mutterit kahteen keskellä olevaan kohdistuspulttiin.
Huomautus: Jätä mutterit tarpeeksi löysälle, jotta seinälevy voi liikkua vapaasti. Ne kiristetään myöhemmin.
D. Kiinnitä oikeanpuoleinen tuki telineeseen.
a. Kun teline on vielä vaakatasossa, aseta toinen tuista kahden oikeanpuoleisen pultin päälle.
b. Kierrä M6-ruuvit tuen ylä- ja alapäässä oleviin reikiin.
c. Kierrä M6-mutterit seinälevyn läpi tuleviin kohdistuspultteihin.
Huomautus: Jätä mutterit tarpeeksi löysälle, jotta seinälevy voi liikkua vapaasti. Ne kiristetään myöhemmin.
