37

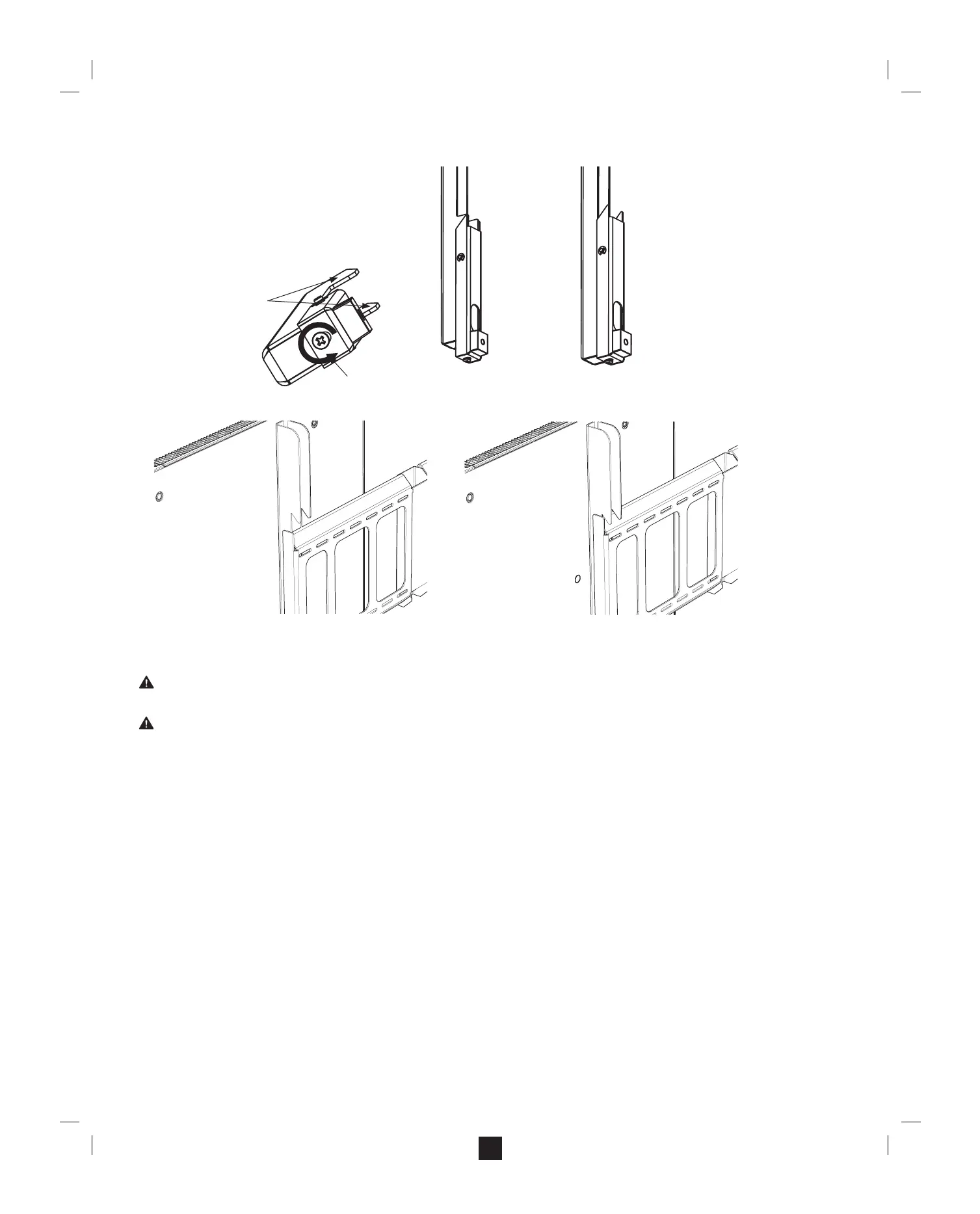

A. Con rme que las abrazaderas de la barra de suspensión estén abiertas.
Nota: Si las abrazaderas no están totalmente abiertas, gire los tornillos de las mismas hacia la izquierda para abrirlas (vea las imágenes a continuación)
B. Levante Surface Hub y alinee los ganchos superiores de la barra de suspensión con el borde superior de la placa de pared.
C. Levante Surface Hub alineando los ganchos de la barra de suspensión superior sobre la placa de pared.
D. SUAVEMENTE baje Surface Hub para asentar y apoyar los ganchos de la barra de suspensión en la parte superior de la brida de la placa de pared.
ADVERTENCIA: Asegúrese de que la barra de suspensión esté apoyada en la placa de pared
No suelte Surface Hub hasta que esté seguro de que las barras de suspensión estén bien asentadas en la placa de pared.
E. Deslice el gancho de la barra de suspensión inferior bajo la brida de la placa de pared inferior.
F. Asegure Surface Hub a la brida de la placa de pared inferior apretando los tornillos de la abrazadera de la barra de suspensión.
ADVERTENCIA: Asegúrese de que los tornillos se hayan apretado rmemente
Para reducir el riesgo de caída del producto, asegúrese de que todos los tornillos se hayan apretado rmemente antes de montar la pantalla. No los apriete excesivamente.
Ganchos superiores
Abrazadera abierta
Tornillo
de la abrazadera
Abrazadera cerrada
No accionado
Accionado por completo
K
