Étape 7 : Branchement des câbles et xation du panneau avant
AVERTISSEMENT : Acheminement des câbles
A n de limiter les risques liés à l’électrocution, assurez-vous que les câbles sont acheminés convenablement, sans qu’ils ne puissent jamais être pincés, écrasés ou coupés.

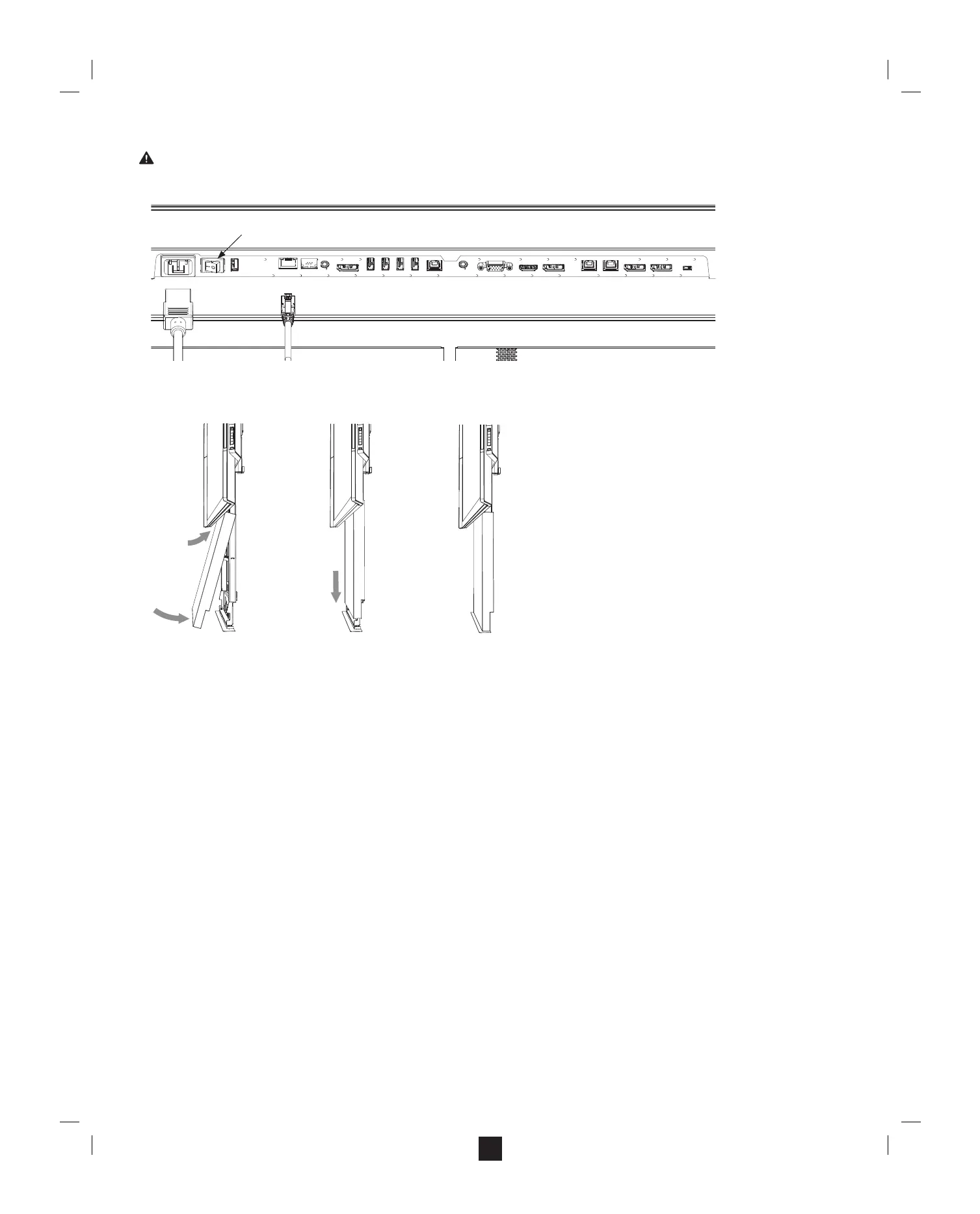

A. Pour les deux Surface Hubs, connectez l’alimentation, le réseau et tous les câbles optionnels.
B. À l’aide de l’interrupteur situé près du câble d’alimentation, positionnez l’alimentation sur « On ».
C. Dissimulez les câbles en xant le panneau avant sur la base du support vertical.
a. Soulevez le cache à l’arrière de l’appareil Surface Hub, avec les attaches du panneau avant au-dessus des attaches du pied.
b. Une fois le panneau avant de niveau avec le pied, abaissez les attaches du panneau avant sur les attaches du pied.
Remarque : lorsque vous avez terminé, le bas du panneau avant doit être de niveau avec la base du pied. Aucun câble ni aucun espace ne doit être visible derrière le panneau avant.
Et ensuite ?
Votre appareil Surface Hub est installé et prêt à con gurer. Reportez-vous au Guide de con guration inclus dans votre kit de bienvenue.
Interrupteur
