E. Stellen Sie die Standfußbaugruppe zunächst beiseite.
F. Vergewissern Sie sich, dass sich hinter Ihren sechs Markierungen kein Balken be ndet, indem Sie eine Testbohrung mit einem Durchmesser von 1/16 Zoll (1,59 mm) durchführen.
Hinweis: Wenn Sie auf einen Balken treffen, wählen Sie neue Schlitze, indem Sie wieder am Anfang des Schrittes beginnen und einen Balkennder verwenden, um neue Verankerungsorte zu nden und zu markieren.
G. Bohren Sie nach Ausführen der sechs Testlöcher ein ½-Zoll (12,7 mm)-Loch an jedem Testort.
H. Stellen Sie die Standfußbaugruppe wieder an die Wand und richten Sie dabei die sechs ausgewählten Befestigungsschlitze an den sechs Bohrlöchern aus.
I. Führen Sie Kippdübel in die Befestigungslöcher und die ½-Zoll (12,7 mm)-Löcher in die Wand ein.
J. Stellen Sie sicher, dass die Kippdübelelemente in den Befestigungsschlitzen sitzen.
K. Ziehen Sie die Schrauben der Kippdübel jeweils so weit an, dass sie sicher im Loch sitzen.
L. Ziehen Sie nach Einstecken aller Ankerbolzen die Kippdübel vollständig fest, um den Ständer an der Wand zu befestigen.
WARNUNG: Sicherstellen des festen Sitzes der Schrauben
Überprüfen Sie vor dem Anbringen des Bildschirms, ob alle Schrauben richtig angezogen sind, um die Gefahr des Herunterfallens zu verringern. Achten Sie jedoch darauf, sie nicht übermäßig fest anzuziehen.
Schritt 3: Anbringen der Aufhängungsleisten am Surface Hub
A. Positionieren Sie eine Aufhängungsleiste über den Befestigungslöchern links auf der Rückseite des Surface Hub.
Hinweis: Die Befestigungsschraube bendet sich an der Basis der Aufhängungsleiste. Die Basis der Aufhängungsleiste sollte nach oben zeigen. Die linken Befestigungslöcher sind die Löcher am linken Rand des Surface Hub.
B. Befestigen Sie die Aufhängungsleiste mit den dafür vorgesehenen Schrauben in den Befestigungslöchern.
C. Ziehen Sie die Schrauben fest an.
WARNUNG: Sicherstellen des festen Sitzes der Schrauben
Überprüfen Sie vor dem Anbringen des Bildschirms, ob alle Schrauben richtig angezogen sind, um die Gefahr des Herunterfallens zu verringern. Achten Sie jedoch darauf, sie nicht übermäßig fest anzuziehen.
D. Wiederholen Sie diese Schritte für die Aufhängungsleiste auf der rechten Seite.

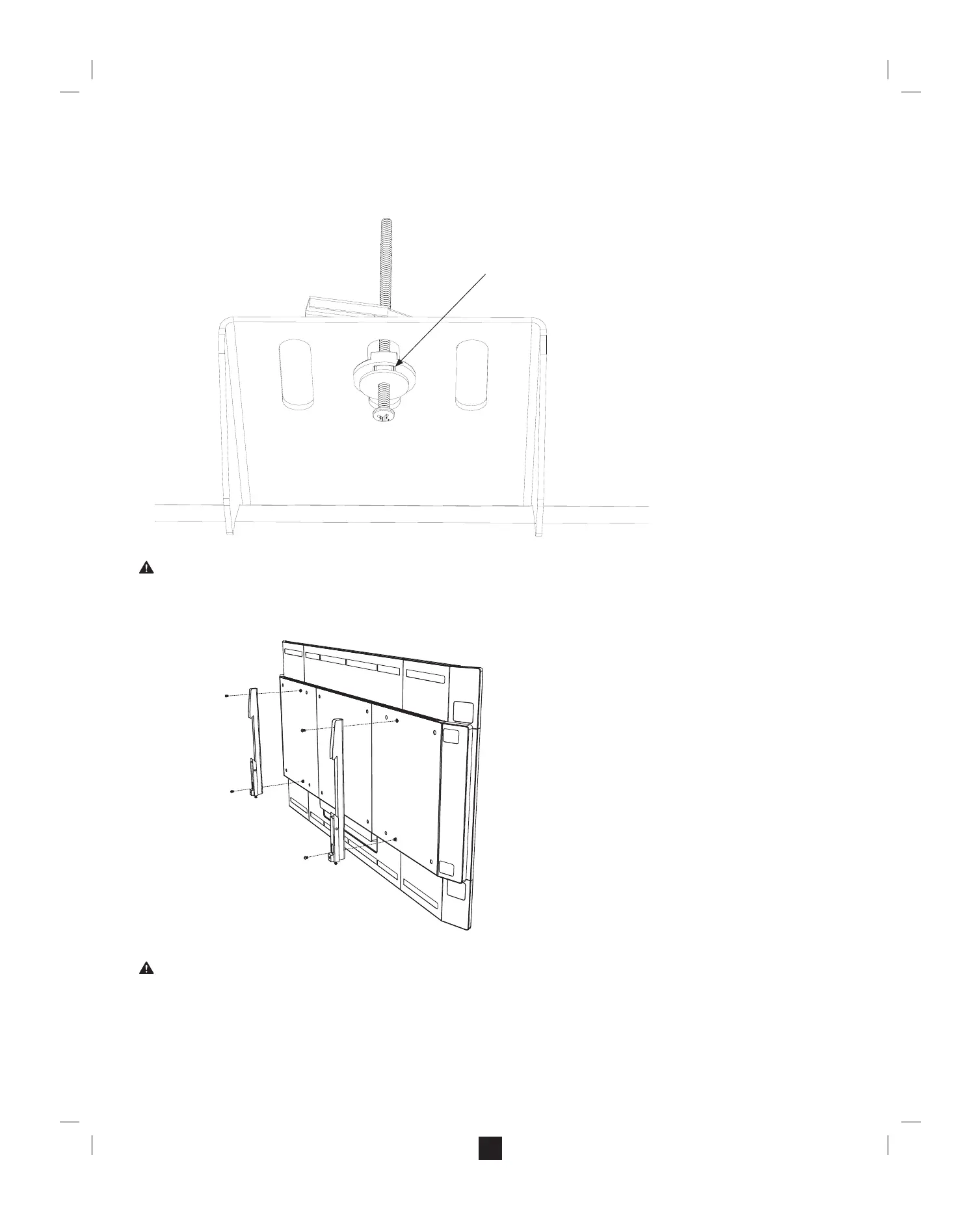

Kippdübelelemente in Befestigungsschlitzen
K
