Istruzioni di montaggio e assemblaggio

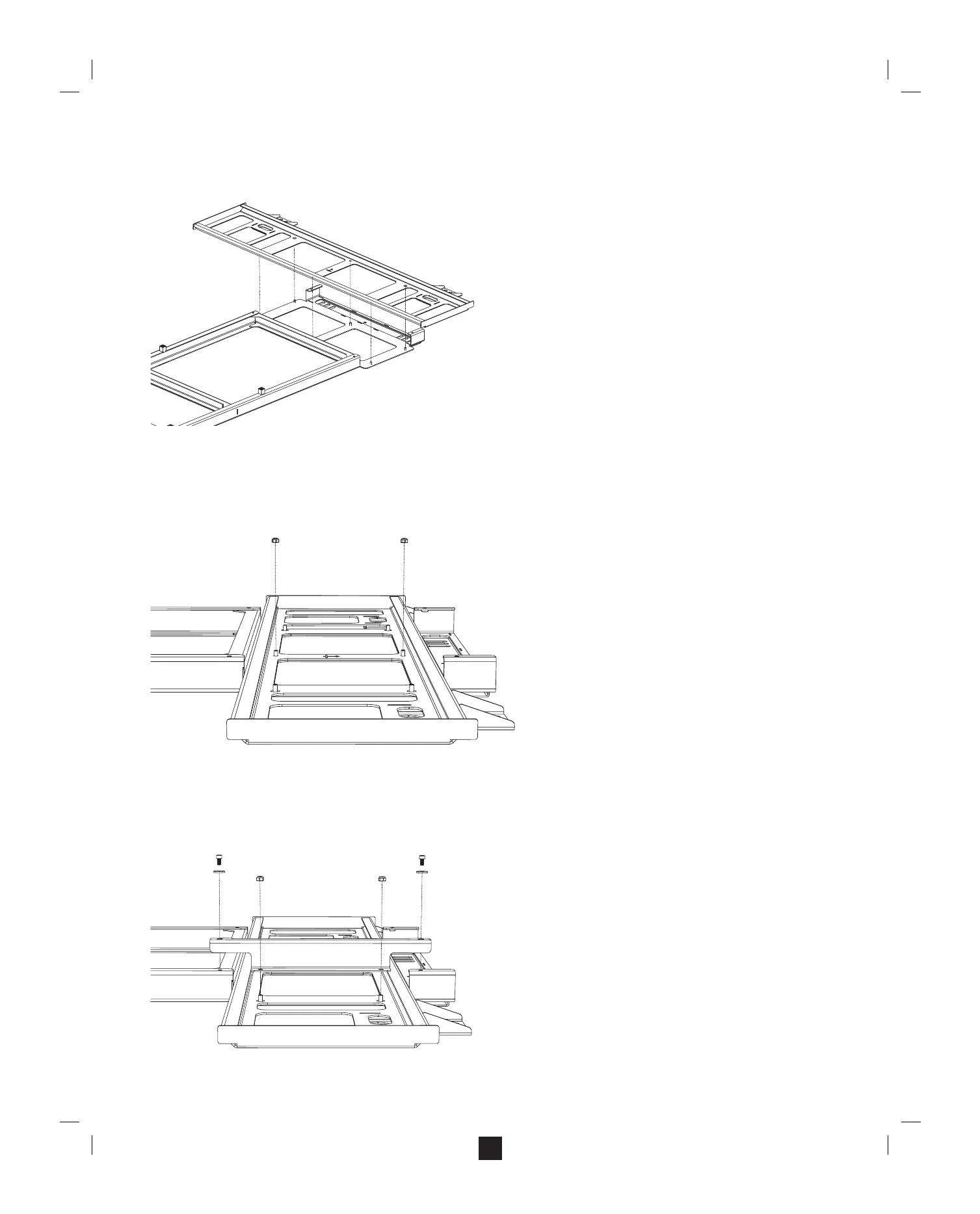

Passaggio 1: Ancorare alla parete il sistema di supporto a pavimento
A. Posizionare il supporto verticale su una super cie orizzontale con il lato piatto rivolto verso il basso e le viti di allineamento rivolte verso l’alto.
B. Posizionare la placca a muro sul supporto verticale, con le viti di allineamento sul supporto verticale sporgenti dalla placca a muro.
Nota: se il supporto verticale e la placca a muro sono allineati correttamente,
● le viti sul supporto verticale sporgeranno dalla placca a muro.
● Le frecce di orientamento sulla placca a muro saranno rivolte verso la parte superiore del sistema di supporto.
C. Fissare la placca a muro al supporto verticale inserendo prima i dadi M6 sulle due viti di allineamento centrali.
Nota: lasciare i dadi allentati per consentire il movimento della placca a muro. Verranno stretti in seguito.
D. Fissare il sostegno di destra al sistema di supporto.
a. Con il sistema di supporto ancora in posizione orizzontale, posizionare uno dei sostegni sulle due viti del lato destro.
b. Inserire le viti M6 nei fori sui lati superiore e inferiore del sostegno.
c. Inserire i dadi M6 sulle viti di allineamento sporgenti dalla placca a muro.
Nota: lasciare i dadi allentati per consentire il movimento della placca a muro. Verranno stretti in seguito.
