91
E. Tenere temporaneamente da parte il sistema di supporto a pavimento.
F. Con il trapano, eseguire dei fori di prova con la punta da 1/16” sui sei segni, per veri care che non vi siano montanti dietro gli inserti scelti.
Nota: se si trova un montante, scegliere nuovi inserti. A tale scopo, ripetere questo passaggio dall’inizio e utilizzare un cercamontanti per individuare e quindi contrassegnare le nuove posizioni di ancoraggio.
G. Dopo aver eseguito i sei fori di prova, con il trapano, eseguire un foro del diametro di 1,3 cm su ciascuna posizione di prova.
H. Posizionare il sistema di supporto a pavimento sulla parete, allineando i sei inserti ai fori sul muro.
I. Inserire i dadi in ognuno degli inserti di montaggio e nei fori del diametro di 1,3 cm sulla parete.

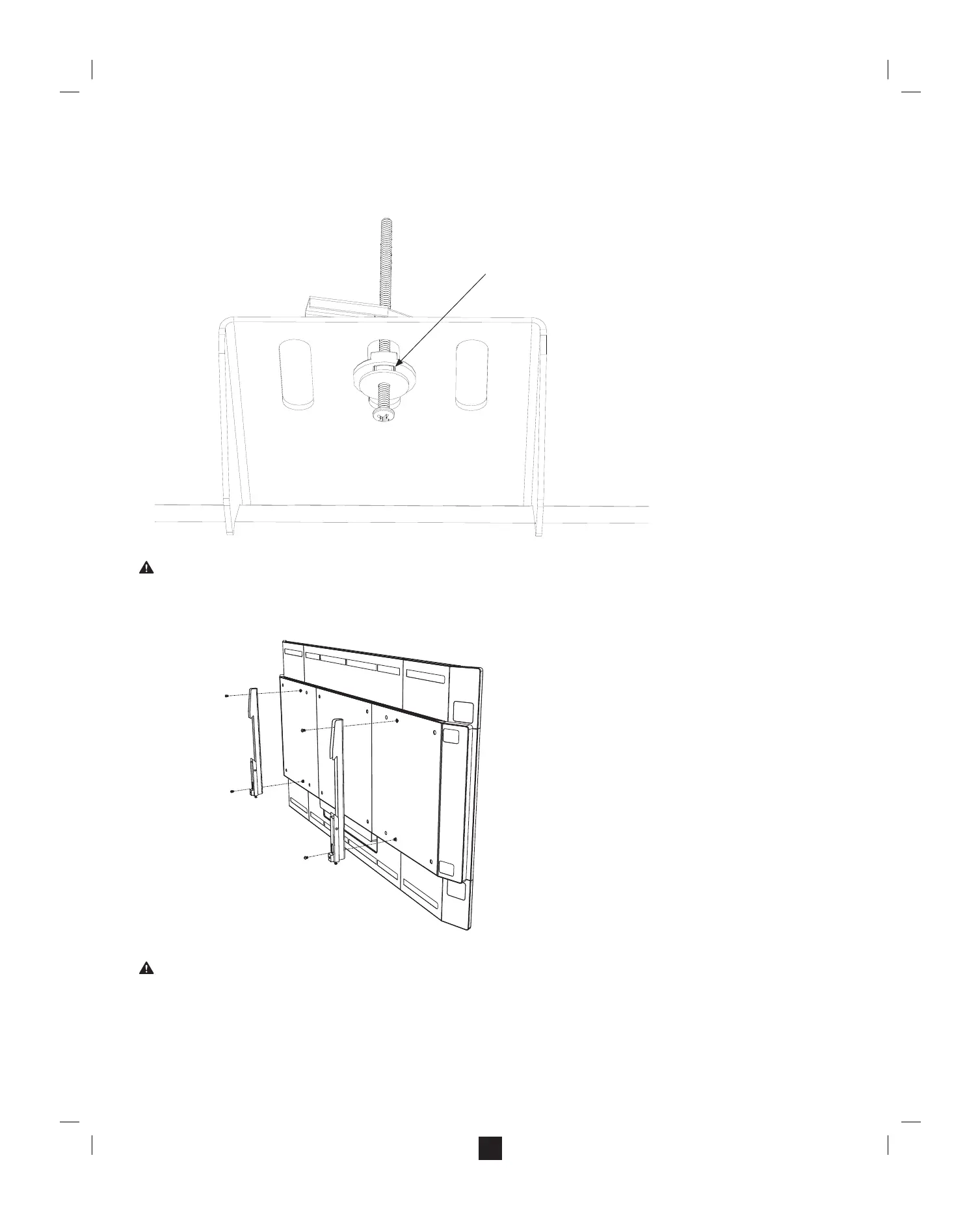

J. Assicurarsi che le chiavi dei dadi siano alloggiate negli inserti di montaggio.
K. Stringere ogni dado in modo da ssare la chiave nell’inserto.
L. Una volta inseriti tutti i tasselli, stringere completamente i dadi per ssare il supporto alla parete.
AVVERTENZA: Accertarsi che le viti siano strette saldamente
Per ridurre il rischio di caduta del prodotto, accertarsi che tutte le viti siano state strette saldamente prima di montare lo schermo. Non stringere eccessivamente.
Passaggio 3: Fissare le barre di supporto al dispositivo Surface Hub
A. Posizionare una delle barre di supporto sui fori per le viti di ssaggio di sinistra sul retro di Surface Hub.
Nota: la vite di serraggio si trova alla base della barra di supporto. La base della barra di supporto deve essere rivolta verso il basso. I fori per le viti di ssaggio di sinistra sono i fori più vicini all’estremità sinistra del dispositivo Surface Hub.
B. Con le viti apposite, ssare la barra di supporto ai fori per le viti di montaggio.
C. Stringere le viti saldamente.
AVVERTENZA: Accertarsi che le viti siano strette saldamente
Per ridurre il rischio di caduta del prodotto, accertarsi che tutte le viti siano state strette saldamente prima di montare lo schermo. Non stringere eccessivamente.
D. Ripetere queste operazioni per ssare la barra di supporto a destra.
Chiave alloggiata nell’inserto.
K
