Installazione
101 mm
192 mm
722 mm
802 mm
517,4 mm
553 mm
144 mm
300 mm
76 mm
148,7 mm
53,5 mm
138 mm
219 mm
34 mm
174,3 mm
151 mm
965 mm
1080 mm
Modello 53M
Modello 35M
Modello 27M
Modello 70M
Foro nel muro
lato posteriore
sinistro, 65 mm
Foro nel muro
lato posteriore
sinistro, 65 mm
Foro nel muro
lato posteriore
sinistro, 65 mm
Foro nel muro
lato posteriore
sinistro, 90 mm
Foro nel muro lato
posteriore destro,
65 mm
Foro nel muro lato
posteriore destro,
65 mm
Foro nel muro lato
posteriore destro,
65 mm
Foro nel muro lato
posteriore destro, 90 mm
Profilo dell’unità
interna
Profilo dell’unità
interna
Profilo dell’unità
interna
Profilo dell’unità
interna
348,4 mm
426 mm
179 mm
232 mm
136 mm
128 mm
37 mm
43 mm
58 mm
53,5 mm
49 mm
43 mm
40 mm
47 mm
57 mm
47 mm
319 mm
335 mm
49 mm
43 mm
290 mm
297 mm

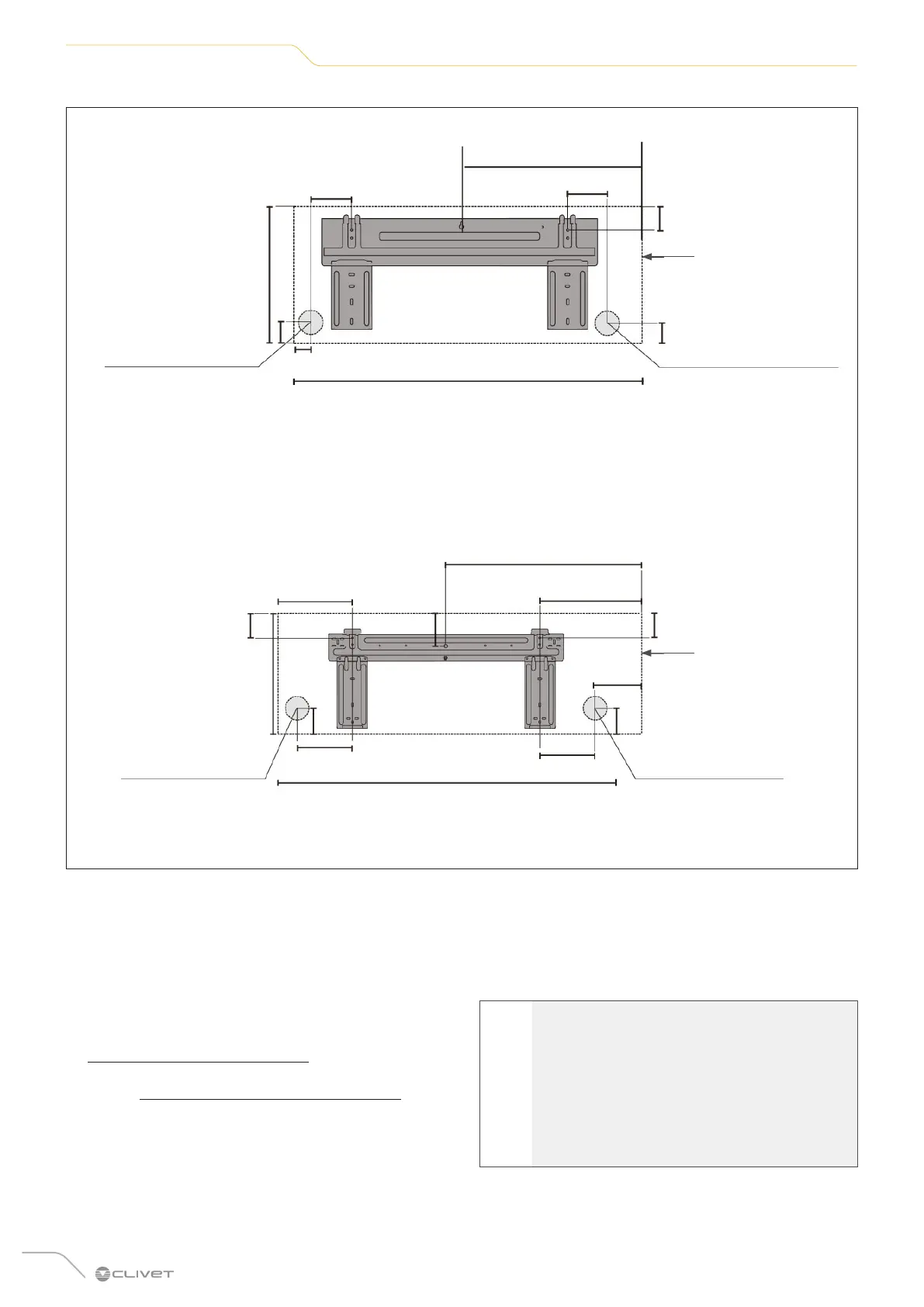

Fig. 6
FISSARE LA PIASTRA DI MONTAGGIO
ALLA PARETE
1 Rimuovere la vite che fissa la piastra di montaggio al
retro dell’unità interna.
2 Appoggiare la piastra di montaggio alla parete in una
posizione che soddisfi i requisiti elencati al paragrafo
“2.4.1 Locale di installazione” (per informazioni
dettagliate sulle dimensioni della piastra di montaggio
vedere ”Dimensioni della piastra di montaggio”.)
3 Realizzare i fori per le viti di fissaggio in posizioni che:
– siano sucientemente solide e abbiano una
portata suciente per sostenere il peso dell’unità
– corrispondano ai fori presenti nella piastra di
montaggio
4 Fissare la piastra di montaggio alla parete con le viti
in dotazione.
5 Verificare che la piastra di montaggio sia in linea
contro la parete.
l
AVVERTENZA
Se il muro è di mattoni, calcestruzzo o materiali
simili, realizzare fori con diametro di 5 mm e
inserire i tasselli in dotazione. Fissare quindi
la piastra di montaggio alla parete serrando le
viti direttamente nei tasselli.
Se il muro è realizzato in altri materiali, utilizzare
fissaggi idonei e verificarne la corretta tenuta.
