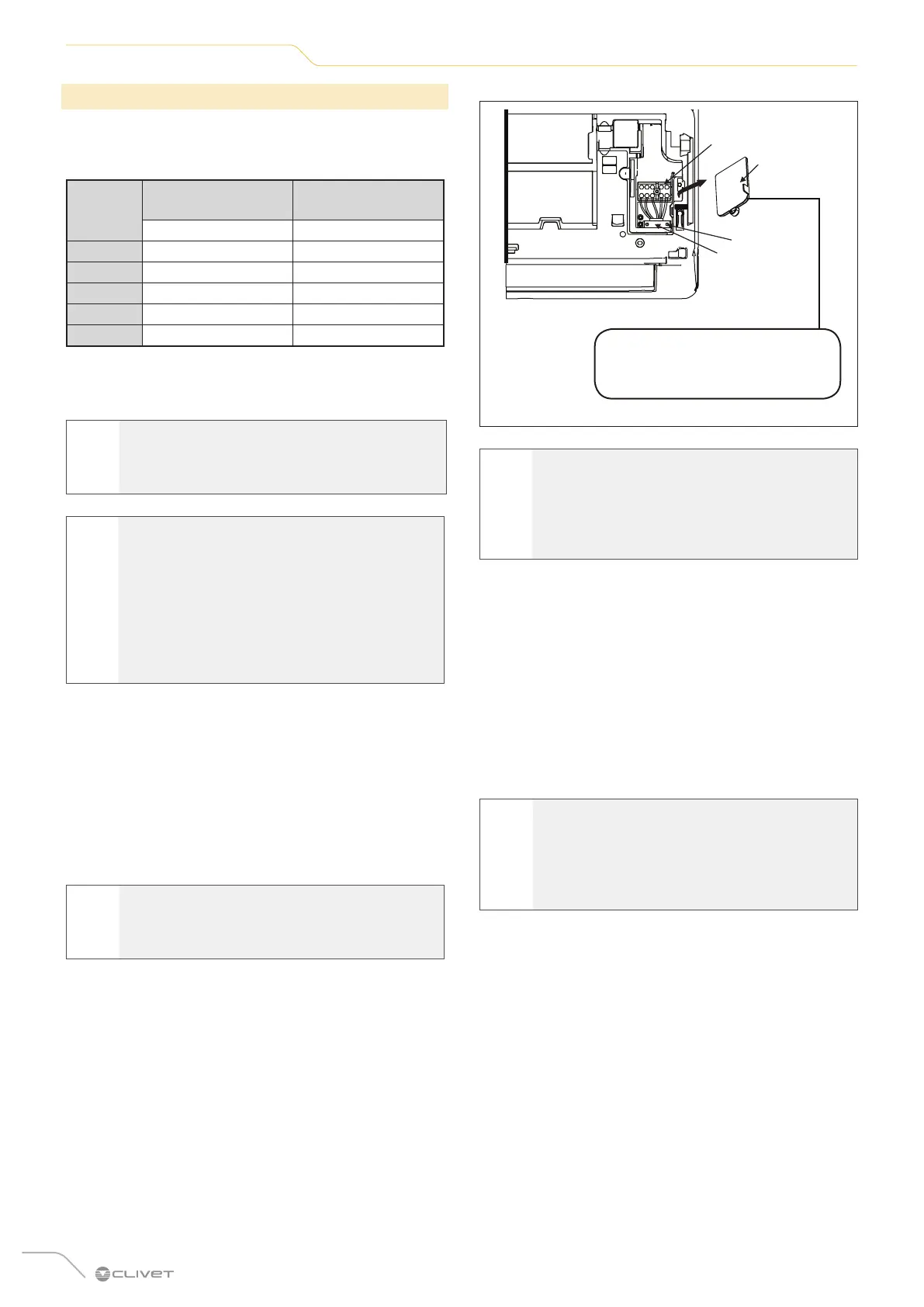

18
Installazione
2.4.6 Collegamenti elettrici
Per l’alimentazione e comunicazione tra l’unità interna e
quella esterna sono necessari dei cavi con le seguenti
caratteristiche:
Unità
interna
Alimentazione
da unità esterna
Segnale
da unità esterna
n° cavi/sezione n° cavi/sezione
20M 2 x 1,5mm
2
+ G 2 x 1,5mm
2
27M 2 x 1,5mm
2
+ G 2 x 1,5mm
2
35M 2 x 1,5mm
2
+ G 2 x 1,5mm
2
53M 2 x 1,5mm
2
+ G 2 x 1,5mm
2
70M 2 x 2,5mm
2
+ G 2 x 2,5mm
2
Le sezioni indicate sono idonee per una lunghezza del
cablaggio fino a 5 metri.
f
ATTENZIONE PERICOLO ELETTRICO
Prima di eseguire i collegamenti elettrici,
spegnere l’interruttore generale dell’impianto.
l
AVVERTENZA
ANNOTARE LE SPECIFICHE DEI FUSIBILI.
La scheda (PCB) del condizionatore d’aria è
provvista di un fusibile per la protezione da
sovracorrente. Le specifiche del fusibile sono
stampate sulla scheda di circuito, ad esempio:
Unità interna: T5A/250VAC
NOTA: il fusibile è di ceramica.
1 Preparare il cavo per il collegamento:
– Usando uno spelafili, spelare la guaina in gomma
alle due estremità del cavo ed esporre circa
40 mm dei conduttori interni.
– Spelare la guaina isolante alle estremità dei
conduttori.
– Usando una pinza crimpatrice, crimpare capicorda
del tipo a U alle estremità dei conduttori.
m
PRESTARE CAUTELA
Durante la crimpatura, identificare chiaramente
i cavi sotto tensione (“L”) e gli altri cavi.
2 Aprire il pannello anteriore dell’unità interna.
3 Usando un cacciavite, aprire il coperchio del vano
morsetti sul lato destro dell’unità. Si avrà accesso così
alla morsettiera.
Morsettiera
Coperchio
Vite
Fermacavi
Lo schema elettrico è riportato
all’interno del coperchio del vano
morsetti dell’unità interna.
Fig. 13
l
AVVERTENZA
Tutti i collegamenti devono essere eseguiti
esattamente come indicato nello schema
elettrico situato sul lato interno del coperchio
della morsettiera dell’unità interna.
4 Svitare il fermacavi sotto la morsettiera e tenerlo da
parte.
5 Guardando il retro dell’unità, rimuovere il pannello di
plastica situato sul lato sinistro della base.
6 Far passare i cavi elettrici da questa apertura,
procedendo dal retro dell’unità verso il davanti.
7 Guardando il lato anteriore dell’unità, abbinare i colori
dei cavi alle etichette della morsettiera, collegare
i capicorda a U e avvitare saldamente ogni cavo al
morsetto corrispondente.
a
ATTENZIONE PERICOLO
NON SCAMBIARE I CAVI IN TENSIONE
CON QUELLI NEUTRI. Una configurazione
di questo tipo è pericolosa e può causare il
malfunzionamento del condizionatore.
8 Controllare che tutti i collegamenti siano stabili, quindi
chiudere il fermacavi per fissare il cavo di segnale
all’unità. Avvitare saldamente il fermacavi.
9 Riapplicare il coperchio sul lato anteriore dell’unità e
rimontare il pannello di plastica sul retro.
