INSTRUCCIONES DE INSTALACIÓN PARA CONDUCTOS DE ESCAPE EXTERNOS
Longitud máxima del conducto:
Para un movimiento satisfactorio del aire, la longitud total del
conducto rectangular de 8,2 x 25,4 cm (3¼” x 10") o del conducto
circular de 12,7 cm (5")/15,2 cm (6") de diámetrono debe superar los
36,5 m (120 pies) equivalentes.
Los codos, las transiciones, los tapones de la
pared y del techo, etc., presentan resistencia adicional al
flujo de aire y son equivalentes a una sección de conducto recto que es
más larga que su tamaño físico real. Al calcular la longitud total del
conducto, añada las longitudes equivalentes de todas las transiciones y
adaptadores más la longitud de todas las secciones rectas del conducto.

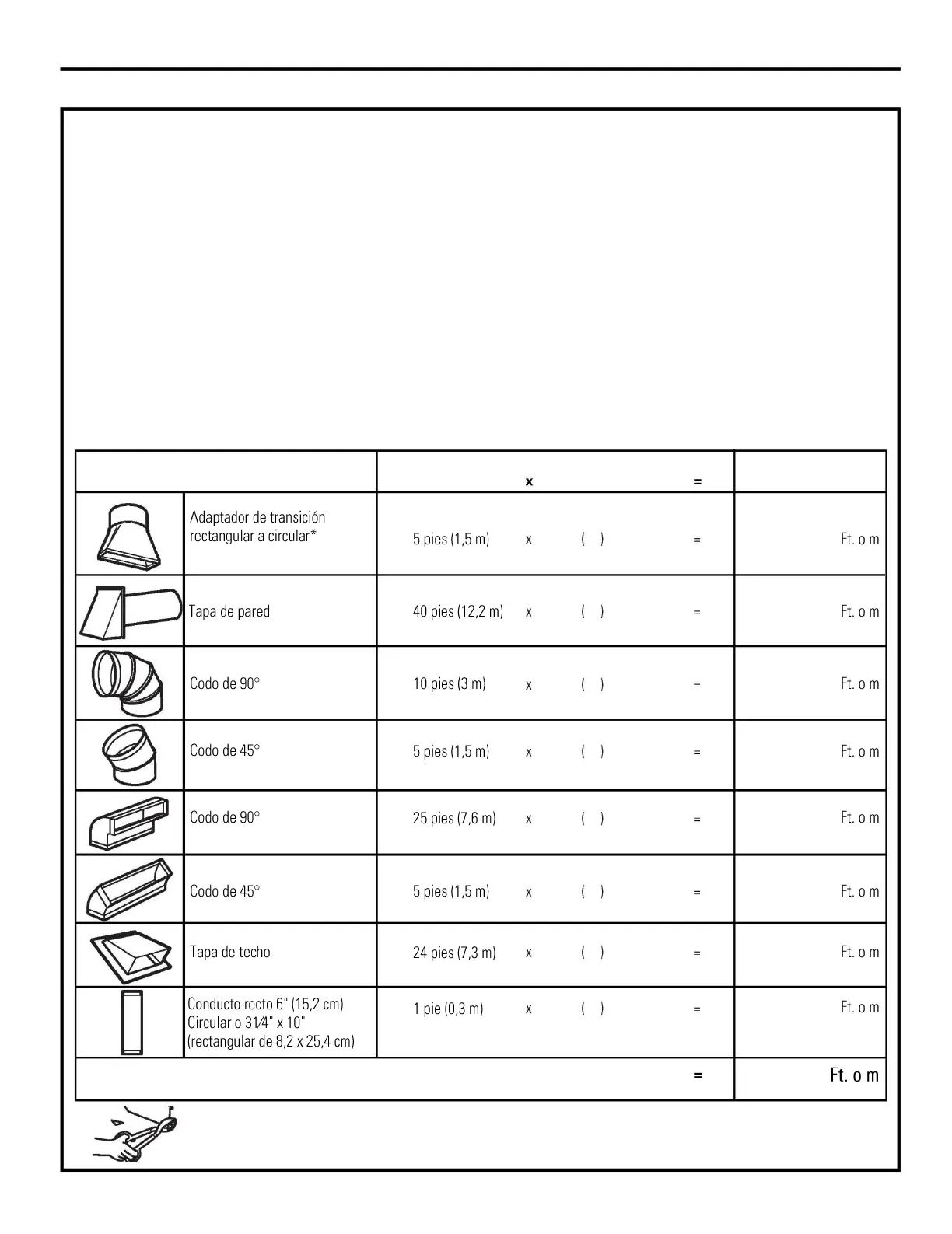

La siguiente tabla muestra cómo calcular la longitud total de la red de
conductos equivalente utilizando los pies aproximados de longitud
equivalente de algunos conductos típicos.
NOTA: si necesita instalar conductos, tenga en cuenta que la longitud
total del conducto rectangular de 8,2 x 25,4 cm (3¼"x 10") o del
conducto circular de 12,7 cm (5")/15,2 cm (6") de diámetro del
conducto circular no debe superar los 36,5 m (120 pies)
equivalentes.
La ventilación exterior requiere un CONDUCTO DE ESCAPE
EXTERNO. Lea atentamente lo siguiente.
NOTA: es importante que la ventilación se instale utilizando la ruta
más directa y con el menor número de codos posible. Esto asegura
una ventilación directa de los gases de escape y ayuda a prevenir
bloqueos. Además, asegúrese de que las compuertas se balanceen
libremente y que nada esté bloqueando los conductos.
Conexión del escape:
El adaptador de escape ha sido diseñado para acoplarse con un
conducto rectangular estándar de 8,2 x 25,4 cm (3¼"x 10").
Si se requiere un conducto circular, se debe utilizar un adaptador de
transición rectangular a redonda. Se puede usar unconducto de12,7
cm(5")/15,2 (6") de diámetro.
Instrucciones de instalación
Las longitudes equivalentes de las piezas de conducto se basan en
pruebas reales y reflejan los requisitos para un buen rendimiento
de ventilación con cualquier campana de ventilación.
* IMPORTANTE: si utiliza un adaptador de transición
rectangular a circular, deberá cortar las esquinas
inferiores de la compuerta con tijeras de hojalatero para
permitir el libre movimiento del amortiguador.
