10
Schaumdichtung C
(Nicht selbstklebend)
Sicherheits-
klammer
2 Schrauben

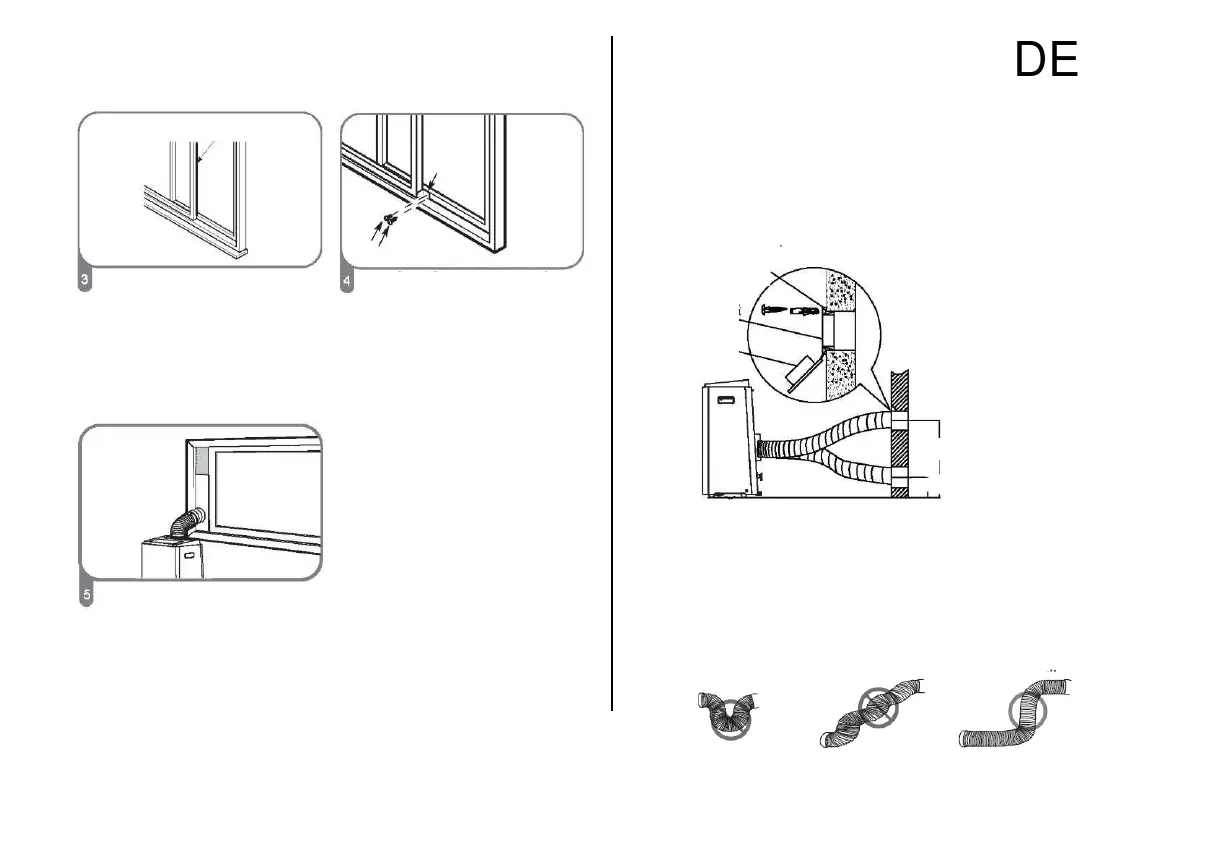

Wenn gewünscht, montieren Sie
die Sicherheitsklammer wie gezeigt
mit den beiden Schrauben.
Schneiden Sie die Schaumdichtung
C auf die richtige Fensterhöhe ab.
Setzen Sie die Dichtung zwischen
Glas und Fensterrahmen ein damit
keine Außenluft oder Insekten in
den Raum gelangen können.
Setzen Sie den Schiebefenster-
adapter in die Öffnung des Fens-
terschiebers ein.
Position
Mauerdübel
Wandauslassa-
dapter B
Adapterdeckel
Hinweis: Decken Sie die Öffnung mit
dem Deckel des Adapters ab, wenn sie
nicht benutzt wird.
Max. 120 cm oder 47 inch
Min. 30 cm oder 12 inch
I Installation
Typ 3: Wandmontage
Schneiden Sie ein Loch mit 125 mm (4.9 inch) Durchmesser
in die Wand für Wandauslassadapter B.
Befestigen Sie den Wandauslassadapter B mit den Schrau-
ben und Dübeln aus dem Set.
Verbinden Sie die Abluftschlauchbaugruppe (mit dem
Wandauslassadapter A) am Wandauslassadapter B.
Hinweis: Überdehnen oder verbiegen Sie den Schlauch nicht zu
stark. Achten Sie darauf, dass sich kein Hindernis um den Luft-
auslass des Abluftschlauchs (im Bereich von 500 mm) befindet,
damit das Abluftsystem ordnungsgemäß funktioniert. Alle Ab-
bildungen in dieser Anleitung dienen lediglich zur Illustration.
Ihr Klimagerät kann davon leicht abweichen. Die tatsächliche
Form ist maßgebend.
