Vergewissern Sie sich, dass der Adapter in die un-
tere Nut des Luftauslasses eingesetzt ist.
Haken
Lochsitz
Untere Nut
Adapter
I Installation
Benötigte Werkzeuge
- Mittlerer Schraubendreher Philips PH2; - Maßband oder Li-
neal; - Messer oder Schere; - Säge (optional, um den Fenster-
adapter für schmale Fenster zu verkürzen)
Zubehör
Ihr Fensterinstallationsset für Fenster von 67,5-123 cm (26.5-
48") kann für schmälere Fenster gekürzt werden.
Wandauslassadapter A (nur für Wandmon-
tage)
Wandauslassadapter B (mit Kappe, nur für
Wandmontage)
Fensterschieber A (mit Loch), Fensterschieber
B
1 Stk.
Schraube und Dübel (nur für Wandmontage)
4 Sets
Schaumdichtung A (selbstklebend)
2 Stk.
Schaumdichtung B (selbstklebend)
2 Stk.
Schaumdichtung C (nicht selbstklebend)
Sicherheitsklammer und 2 Schrauben
1 Sets
Abwasserschlauchadapter (nur für Wärme-
pumpenmodus)
Fernbedienung und Batterie (nur für Modelle
mit Fernbedienung)
Nicht bei jedem Modell sind alle Elemente vorhanden. Leichte Abweichungen
können auftreten.

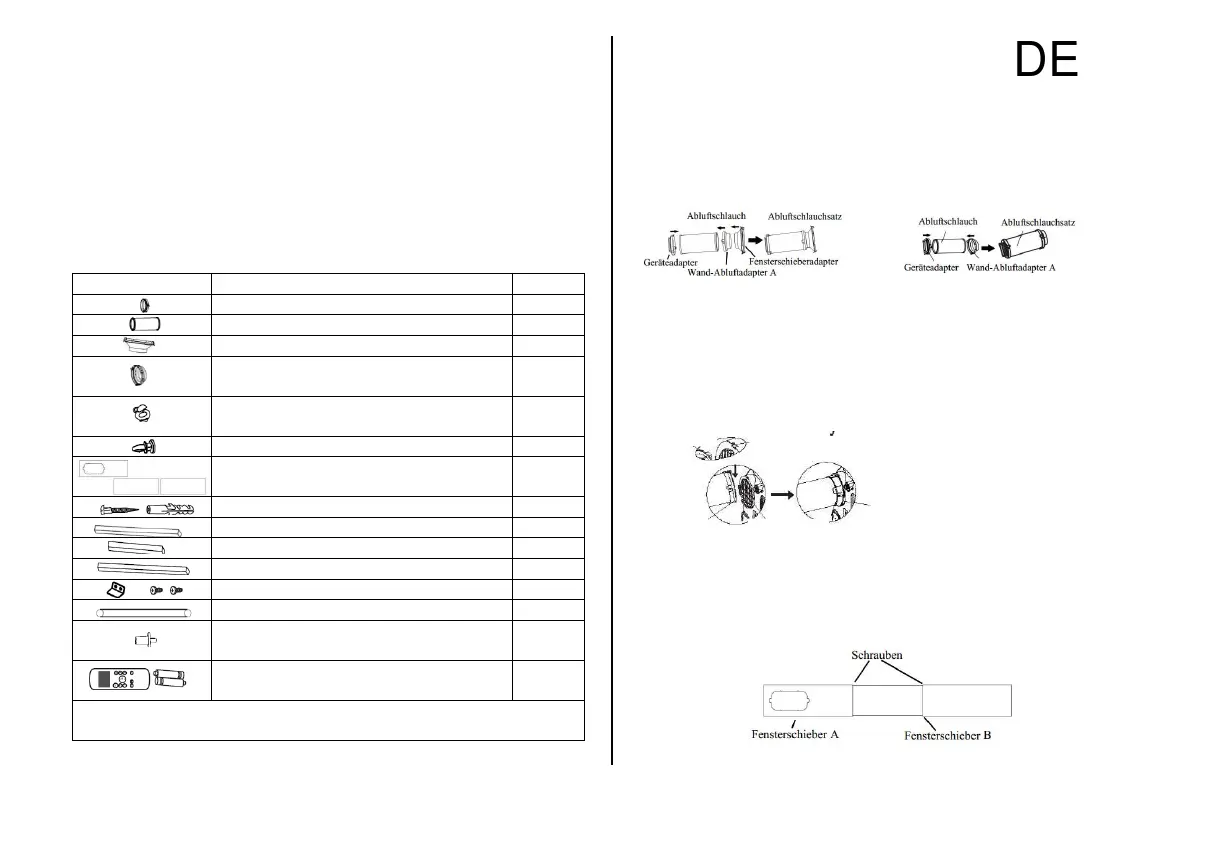

Fensterset
Schritt eins: Vorbereiten des Abluftschlauchs:
Drücken Sie den Abluftschlauch in den Schiebefensteradapter
(bei Wandmontage den Wandauslassadapter A) und auf der an-
deren Seite das Adapterstück für das Gerät, sie fixieren sich auto-
matisch durch die elastischen Schnallen an den Adapterstücken.
Fenstermontage
Wandmontage
Schritt zwei: Montieren der Abgasschlauchbaugruppe am
Gerät: Setzen Sie das Adapterstück der Abgasschlauchbau-
gruppe in die untere Nut des Luftauslasses am Gerät, richten Sie
den Haken des Adapters mit dem Lochsitz des Luftauslasses aus
und schieben Sie die Abgasschlauchbaugruppe in Pfeilrichtung
nach unten.
Schritt drei: Vorbereiten des verstellbaren Fensterschiebers:
1. Passen Sie den Fensterschieber an die Größe Ihres Fensters an.
2. Wenn die Fenstergröße beide Fensterschieber erfordert, fixieren
Sie sie mit dem Bolzen in der richtigen Länge.
