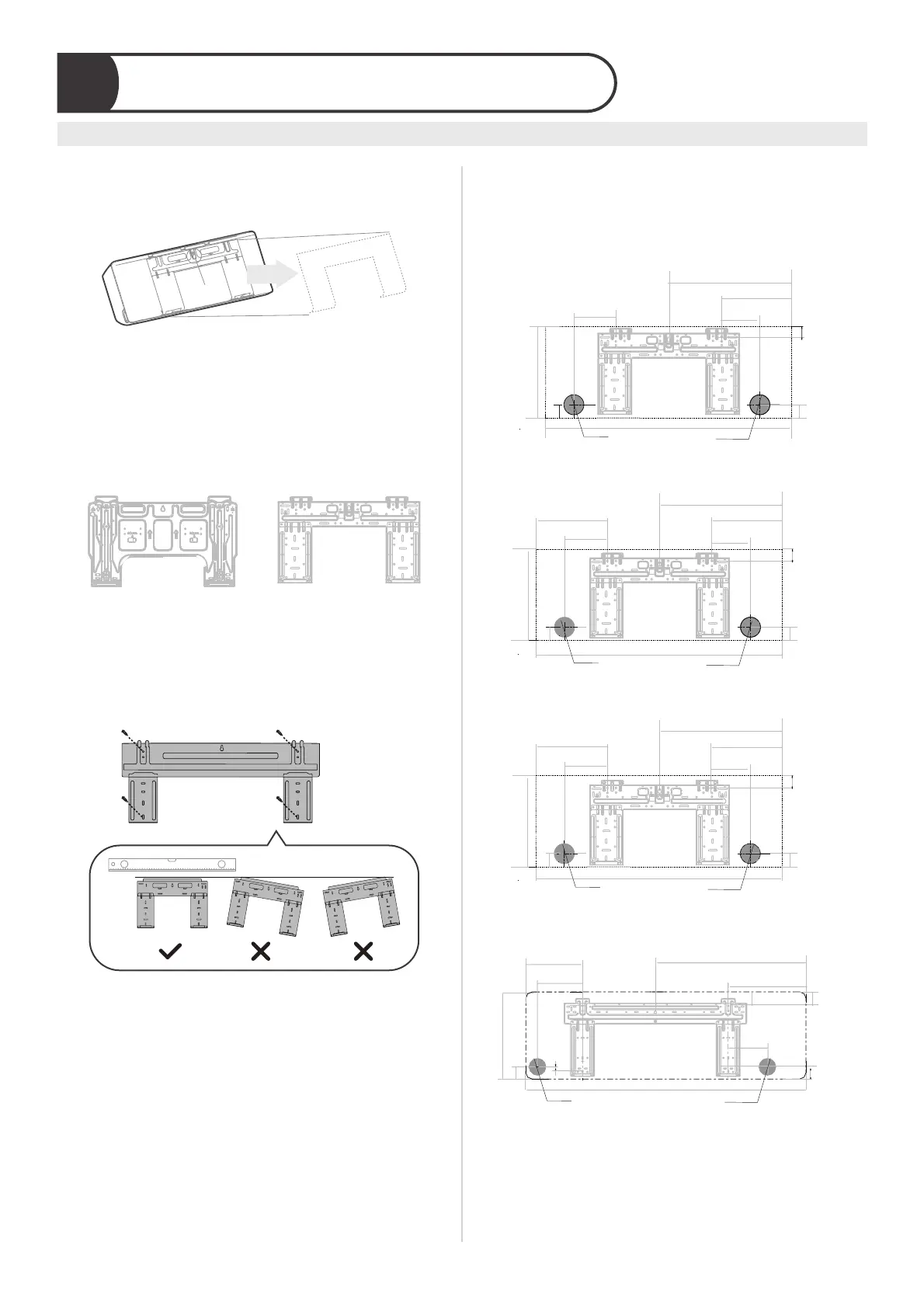

Gerudi lubang dinding untuk paip penghubung
Tentukan lokasi lubang dinding
Langkah 1:
Tanggalkan skru yang memasangkan plat pelekap
pada bahagian belakang unit dalam rumah.
skru
Langkah 2:
Model yang berbeza mempunyai plat pelekap
yang berbeza. Untuk keperluan penyesuaian yang
berbeza, bentuk plat pelekap mungkin sedikit
berbeza. Tetapi dimensi pemasangan adalah sama
untuk saiz unit dalam rumah yang sama.
Lihat Jenis A dan Jenis B sebagai contoh.
Jenis A Jenis B
Langkah 3:
Tetapkan plat pelekap ke dinding dengan skru
yang disediakan. Pastikan plat pelekap dipasang
rata pada dinding.
Orientasi Plat Pemasangan yang betul
Langkah 4:
Pastikan plat pelekap yang anda miliki. Tentukan
lokasi lubang dinding berdasarkan kedudukan plat
pelekap. Kotak segi empat tepat bertitik di atas
menunjukkan saiz produk anda.
H
W
101mm(4.0in)
348.4mm(13.7in)
179mm(7.1in)
Φ
65mm (2.5in)
136mm(5.4in)
49mm(1.95in)
37mm
(1.45in)
49mm (1.95in)
Dimensi unit dalam rumah (LxT):
729mm(28.7in)x292mm(11.5in)
W
H
230mm(9.1in)
190mm(7.5in)
403mm(15.9in)
231mm(9.1in)
121mm(4.8in)
Φ
65mm (2.5in)
47mm(1.8in)
36mm
(1.4in)
53mm (2.1in)
Dimensi unit dalam rumah (LxT):
805mm (31.7in)x295mm (11.6in)
W
H
244mm(9.6in)
190mm(7.5in)
418mm(16.5in)
246mm(9.7in)
121mm(4.8in)
Φ
65mm (2.5in)
47mm(1.8in)
36mm
(1.4in)
53mm (2.1in)
Dimensi unit dalam rumah (LxT):
835mm (32.9in)x295mm (11.6in)
W
H
527mm(20.7in)
247mm(9.7in)
139mm
(5.5in)
165mm(6.5in)
106mm(4.2in)
Φ
65mm (2.5in)
48mm(1.9in)
29mm(1.1in)
37mm
(2.1in)
48mm
(1.9in)
Dimensi unit dalam rumah (LxT):
971mm(38.2in)x321mm(12.6in)
