22
3

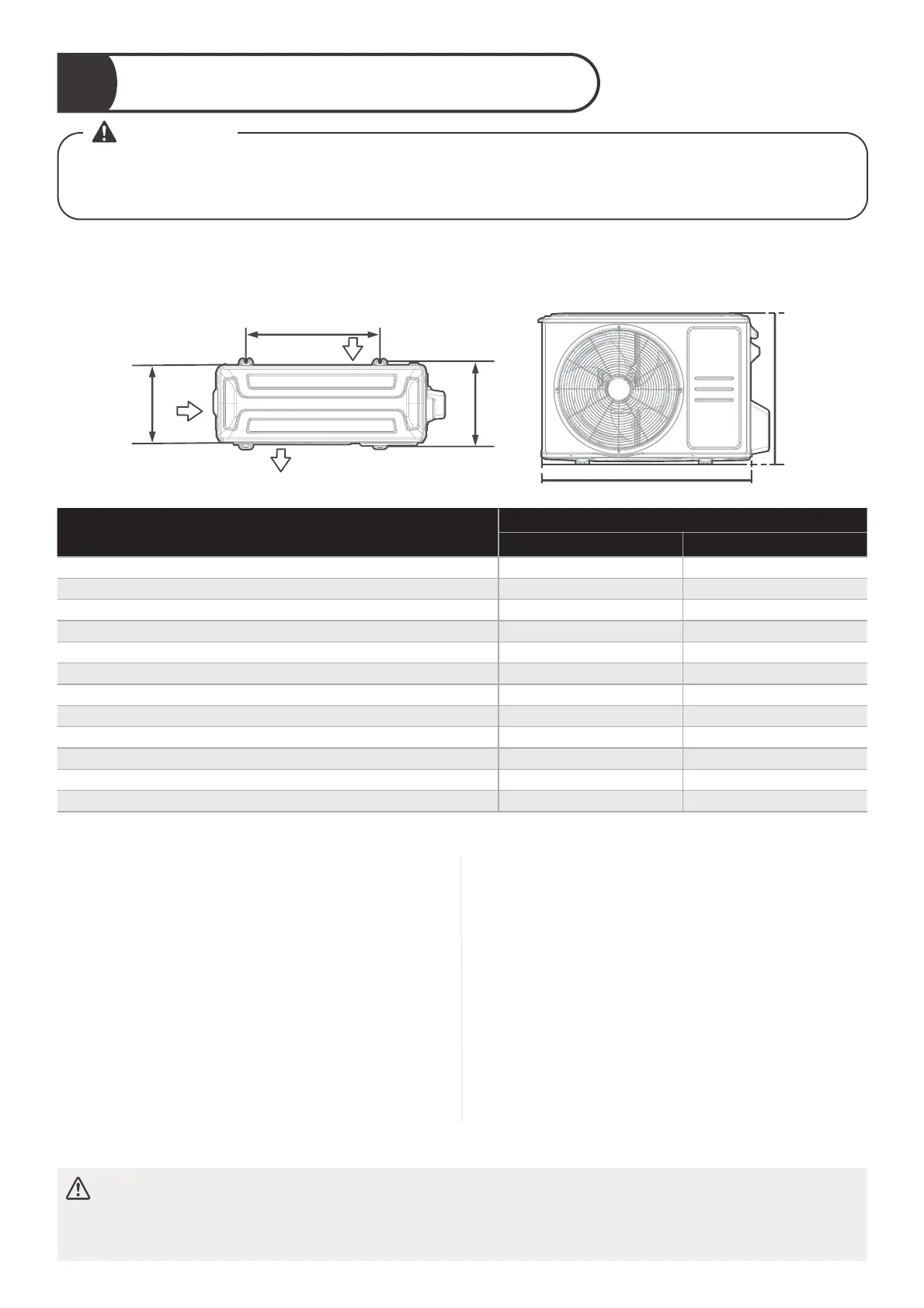

Pengukuh Unit Luar Rumah
AMARAN
APABILA MENGGERUDI KE DALAM KONKRIT, PERLINDUNGAN MATA
DIGALAKKAN SEPANJANG MASA.
●
Unit luar rumah boleh dikukuhkan kan ke tanah atau pada pendakap yang pasang di dinding dengan
bolt (M10). Sediakan tapak pemasangan unit mengikut dimensi di bawah.
●
Berikut ialah senarai saiz unit luar rumah yang berbeza dan jarak antara kaki pemasangannya.
Sediakan tapak pemasangan unit mengikut dimensi di bawah.
W
H
D
A
B
Saluran masuk
udara
Saluran
masuk
udara
Saluran keluar udara
Pandangan atas Pandangan hadapan
Dimensi Unit Luar Rumah (mm)
L x T x D
Dimensi Pemasangan
Jarak A (mm) Jarak B (mm)
668x469x252 (26.3”x 18.5”x 9.9”) 430 (16.9”) 231 (9.1”)
680x542x248 (26.8”x 21.3”x 9.8”) 452 (17.8”) 230 (9.1”)
700x550x275 (27.5”x 21.6”x 10.8”) 450 (17.7”) 260 (10.2”)
720x495x270 (28.3”x 19.5”x 10.6”) 452 (17.8”) 255 (10.0”)
765x555x303 (30.1”x 21.8”x 11.9”) 452 (17.8”) 286(11.3”)
770x555x300 (30.3”x21.8”x11.8”) 487 (19.2”) 298 (11.7”)
800x554x333 (31.5”x21.8”x13.1”) 514 (20.2”) 340 (13.4”)
805x554x330 (31.7”x 21.8”x 12.9”) 511 (20.1”) 317 (12.5”)
845x702x363 (33.3”x 27.6”x 14.3”) 540 (21.3”) 350 (13.8”)
890x673x342 (35.0”x 26.5”x 13.5”) 663 (26.1”) 354 (13.9”)
946x810x420 (37.2”x 31.9”x 16.5”) 673 (26.5”) 403 (15.9”)
946x810x410 (37.2”x 31.9”x 16.1”) 673 (26.5”) 403 (15.9”)
Jika anda akan memasang unit di atas tanah
atau pada platform pemasangan konkrit, lakukan
perkara berikut:
●
Tandakan kedudukan untuk empat bolt
pengembangan berdasarkan carta dimensi.
●
Lubang pra-gerudi untuk bolt pengembangan.
●
Letakkan nat pada hujung setiap bolt
pengembangan.
●
Tukul bolt pengembangan ke dalam lubang pra-
gerudi.
●
Tanggalkan nat dari bolt pengembangan, dan
letakkan unit luar rumah pada bolt.
●
Letakkan mesin basuh pada setiap bolt
pengembangan, untuk gantikan nat.
●
Menggunakan sepana, ketatkan setiap nat sehingga
sesuai.
Jika anda akan memasang unit pada pendakap
yang pasang di dinding , lakukan perkara berikut:
●
Tandakan kedudukan lubang pendakap berdasarkan
carta dimensi.
●
Pra-gerudi lubang untuk bolt pengembangan.
●
Letakkan mesin basuh dan nat pada hujung setiap
bolt pengembangan.
●
Benangkan bolt pengembangan melalui lubang
dalam pendakap pemasangan, letakkan pendakap
pemasangan pada kedudukannya, dan tukul bolt
pengembangan ke dalam dinding.
●
Periksa sama ada pendakap pemasangan adalah
rata.
●
Angkat unit dengan berhati-hati dan letakkan kaki
pemasangannya pada pendakap.
●
Bolt unit dengan kuat pada kurungan.
●
Jika dibenarkan, pasangkan unit dengan gasket
getah untuk mengurangkan getaran dan bunyi.
AWAS
Pastikan dinding itu diperbuat daripada bata pepejal, konkrit atau bahan yang sama
kuat. Dinding mesti boleh menyokong sekurang-kurangnya empat kali berat unit.
