24

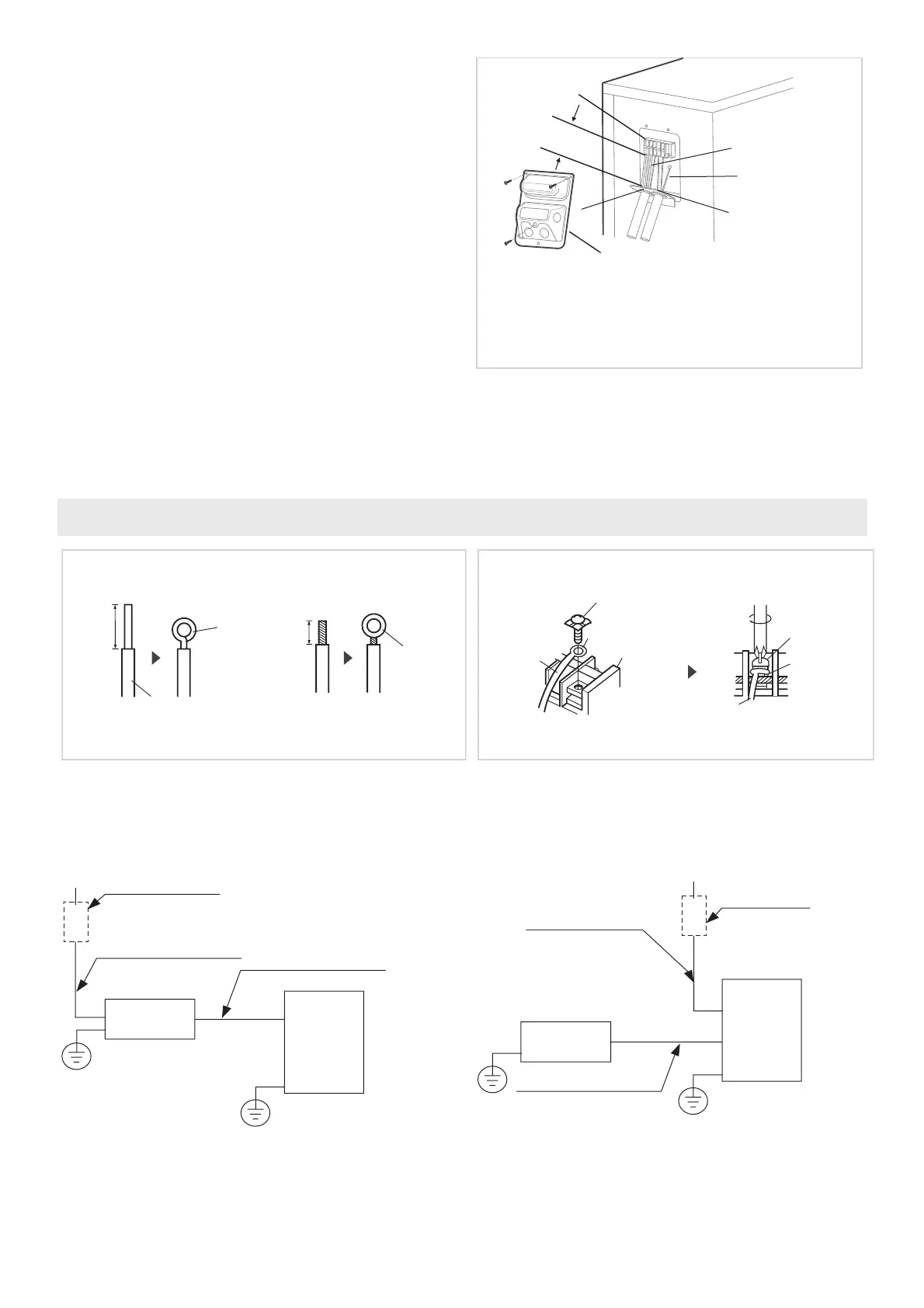

Di Amerika Utara
Blok terminal unit luaran dilindungi oleh penutup
pendawaian elektrik di sisi unit. Gambar rajah
pendawaian komprehensif dilekatkan pada
bahagian dalam penutup pendawaian.
●
Tanggalkan penutup wayar dari unit dengan
melonggarkan 3 skru.
●
Tanggalkan penutup pada panel konduit n.
●
Pasangkan tiub konduit (tidak termasuk) pada
panel konduit.
●
Sambungkan kedua-dua bekalan kuasa dan
talian voltan rendah dengan betul ke terminal
yang sepadan pada blok terminal.
●
Asaskan unit mengikut kod tempatan.
●
Pastikan saiz setiap wayar adalah beberapa
inci lebih panjang daripada panjang yang
diperlukan untuk pendawaian.
● Gunakan nat kunci untuk mengikat tiub konduit.
NOTA: Sila pilih saiz kabel yang betul
mengikut Kapasiti Litar Minimum yang
ditunjukkan pada papan nama unit.
Blok terminal
Penutup wayar
Sila pilih lubang dilalui yang sesuai mengikut
diameter wayar.
Panel konduit
Kord bekalan kuasa
Kabel penyambung
Lebih 1-9/16"
(40mm)
Cara menyambungkan talian wayar dengan betul.
Jalur 25mm (15/16”)
Jalur 10mm (3/8”)
gelung
Terminal
bulat
Penebat
Wayar kukuh Wayar lembar
Skru dengan
mesin basuh
khas
Skru dengan
mesin basuh
khas
Terminal
bulat
Terminal bulat
Plat terminal
wayar
wayar
Langkah 1:
Rawatan mengenai hujung wayar.
Langkah 2:
menyambungkan talian ke terminal yang sepadan
pada blok terminal.
Bekas khas dinding atau suis pecah
udara (Amerika Utara)
(dibeli berasingan)
Wayar kuasa unit luar
rumah
Unit luar
rumah
Unit dalam
rumah
Wayar penghubung
Dalam Rumah & Luar
Rumah
(dibeli secara
berasingan
Bekas khas dinding
atau suis pecah
udara (Amerika
Utara) (dibeli secara
berasingan)
Wayar penghubung
Dalam Rumah & Luar
Rumah (dibeli secara
berasingan)
Wayar kuasa unit dalam
rumah
Unit luar
rumah
Unit dalam
rumah
(A) (B)
