1. Préparation de la fenêtre
2. Préparation du climatiseur
Le volet inférieur doit s'ouvrir susamment pour permettre une ouverture verticale
dégagée (voir la dimension H dans le Tableau 1). Les persiennes latérales et l'arrière
du climatiseur doivent avoir un espace d'air libre pour permettre un flux d'air susant
à travers le condenseur pour l'évacuation de la chaleur. L'arrière de l'unité doit être à
l'extérieur, et non à l'intérieur d'un bâtiment ou d'un garage.
Mounting Hardware
3/4 po (ou 1/2 po)
Vis
(7)
Verrou de cadre (pour
les fenêtres en bois)
(2)
Verrou du châssis
de fenêtre
(1)
Mousse d'étanchéité
du châssis de la
fenêtre
(1)
Calfeutrage
10 po* 3/4 po * 1/12 po
(5)
Verrou de cadre
(Pour les fenêtres à
revêtement en vinyle )
(2)

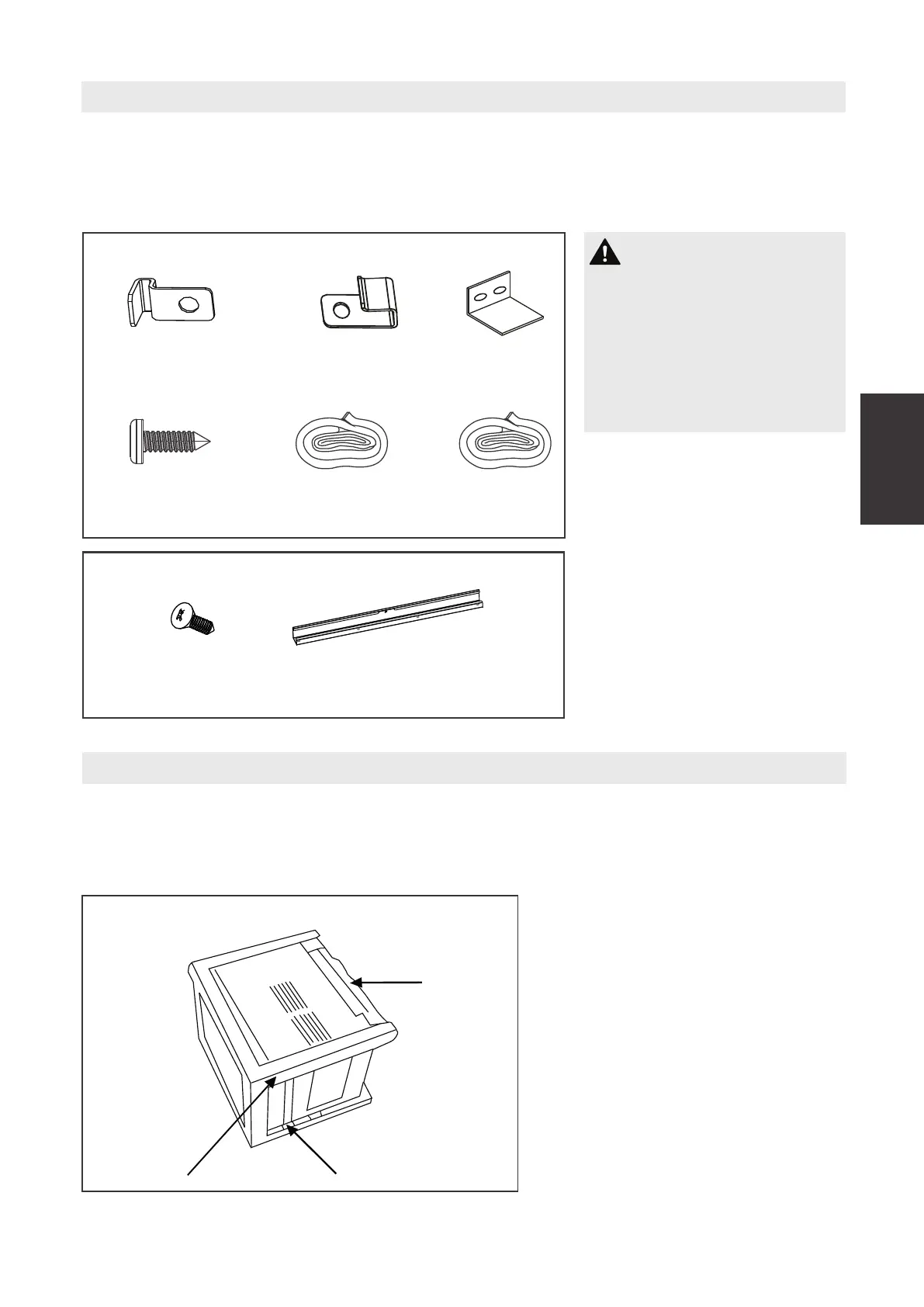

Avant d'installer l'unité, le rail supérieur doit être assemblé sur l'unité.
A : Retirez le climatiseur du carton et placez-le sur une surface plane.
B : Retirez le rail supérieur du matériau d'emballage, comme indiqué à la figure D.
Vis de 3/8 po
(4)
Rail supérieur
(1)
Quincaillerie du rail supérieur
Emballage
Fig. D
Rail
supérieur
Rail
supérieur
Lors de la manipulation de
l'unité, faites attention à ne
pas vous couper avec les
bords métalliques tranchants
et les ailettes en aluminium
des serpentins avant et
arrière.
ATTENTION
Figure D
Instructions
d’installation
