21

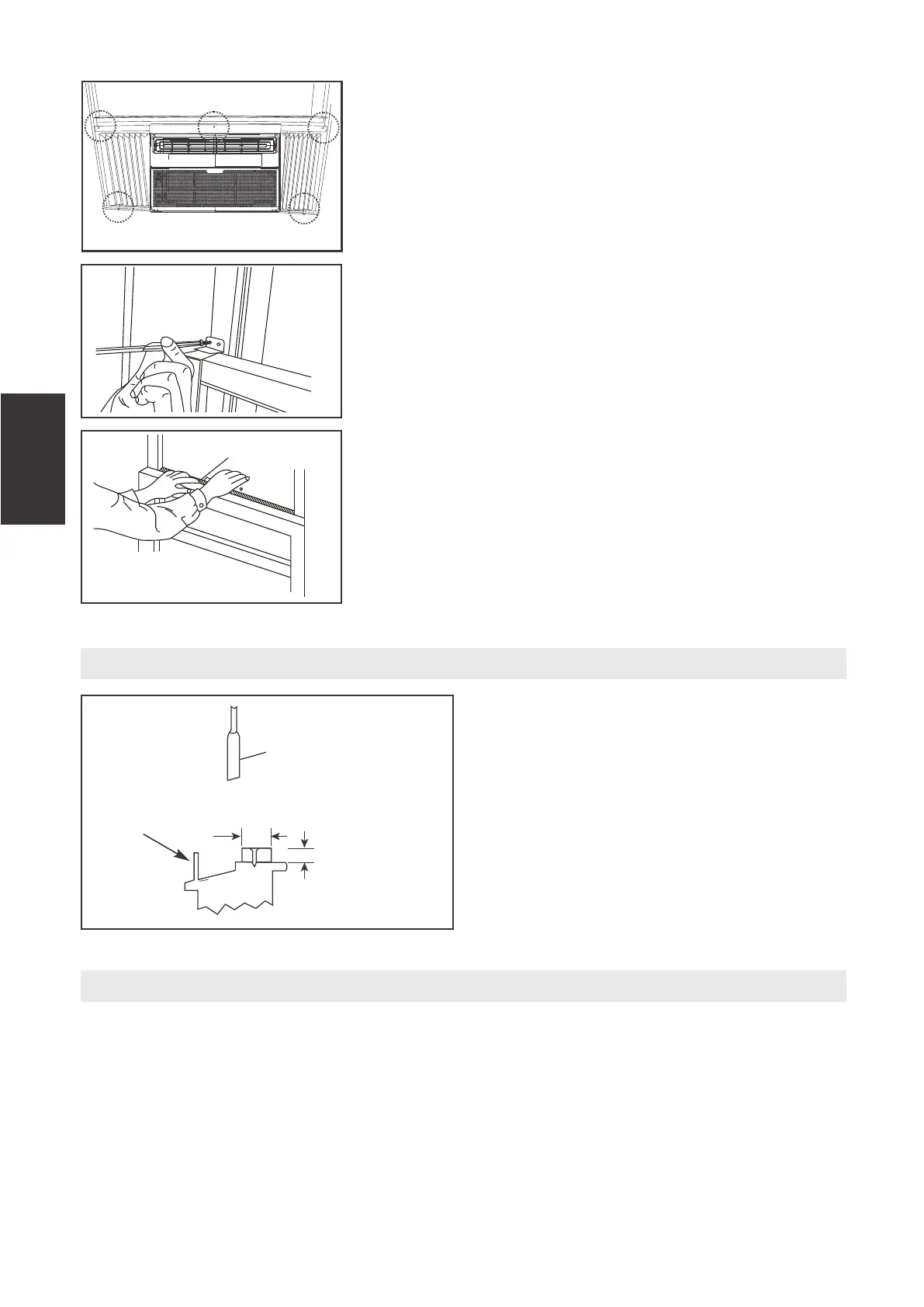

B2: Pour les fenêtres à revêtement en vinyle :
Enfoncez des vis de blocage de 12,7 mm à travers
la traverse supérieure et dans le châssis de la
fenêtre (Figure 8B).
REMARQUE : Avant d'enfoncer les vis, percez
5 trous dans la fenêtre à travers les trous du rail
supérieur et des cadres des panneaux latéraux,
comme indiqué (Figure 8B).
C. Fixez le châssis inférieur en place en attachant le
verrou de châssis à l’aide de vis de 3/4 po (19 mm)
ou de 1/2 po (12,7 mm), comme indiqué (Figure 9).
D. Coupez la mousse d' étanchéité du cadre de
fenêtre et insérez-la dans l'espace situé entre les
cadres supérieur et inférieur (Figure 10).
Si la climatisation est bloquée par une contre-fenêtre
CHÂSSIS
1-1/2 po
(38 mm)
Épaisseur de
panneau requise,
pour une inclinaison
correcte vers
l'arrière, sur
l'ensemble du
rebord. Fixez avec
des clous ou des
vis.
Cadre de
contrefenêtre
ou autre
obstacle.
Ajoutez du bois, comme illustré à la Figure
11, ou retirez les fenêtres de protection
contre l'air avant d'installer le climatiseur.
Si vous devez conserver le cadre de
la fenêtre de protection anti tempête,
assurez-vous qu'il n'y a pas de blocage
ou de fermeture de peinture dans l'orifice
ou le canal de drainage. L'eau de pluie ou
la condensation accumulée doit pouvoir
s'écouler.
Retrait du climatiseur de la fenêtre
• Éteignez le climatiseur et débranchez le cordon d'alimentation.
• Retirez le joint d'étanchéité du châssis entre les fenêtres et dévissez le verrou du
châssis.
• Retirez les vis installées dans les cadres du rail supérieur et des panneaux latéraux.
• Fermez (glissez) les panneaux latéraux dans les rails.
• En gardant une prise ferme sur le climatiseur, soulevez le châssis et retirez-le avec
précaution.
• Veillez à ne pas renverser de condensation lorsque vous soulevez le périphérique
par la fenêtre. Rangez les pièces AVEC le climatiseur.
JOINT EN MOUSSE
Figure 8B
Figure 9
Figure 10
Figure 11
Instructions
d’installation
