I TA L I A N O
3

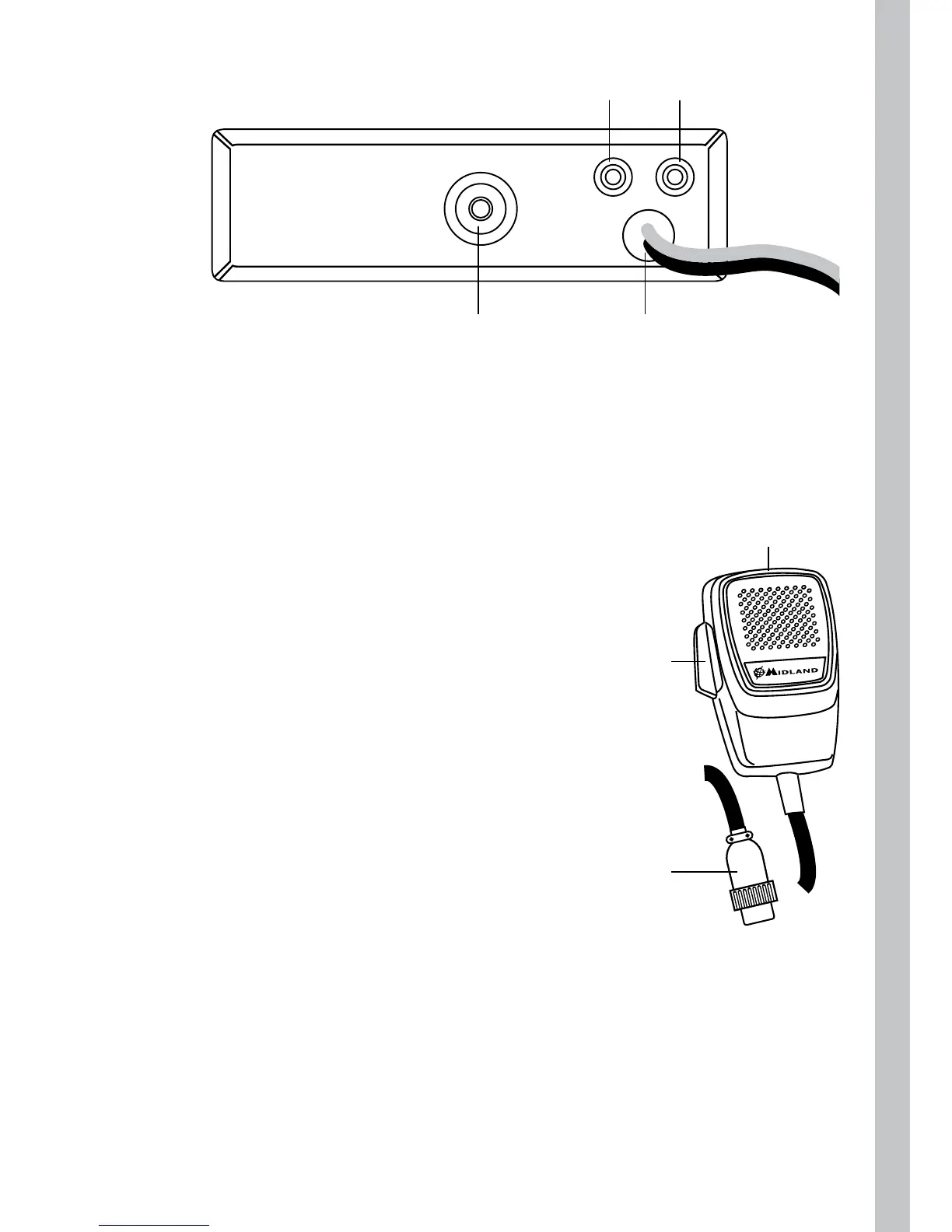

PANNELLO POSTERIORE
8. Presa EXT: presa altoparlante esterno (questo collegamento esclude l’uso
dell’altoparlante interno).
9. Power 13.8 VCC:
presa d’alimentazione.
10. Presa S. Meter:
permette il collegamento di uno strumento esterno.
11. Connettore antenna:
è previsto il connettore SO 239.
MICROFONO
1. PTT: pulsante di trasmissione
2. Pulsanti UP/DOWN:
selezione canali verso l’alto (UP) e
verso il basso (DOWN)
3. Connettore microfonico 6 pin
INSTALLAZIONE
Ricercare e localizzare, sul mezzo mobile, la posizione per
installare l’apparato, utilizzando la staffa di supporto in dotazione
o, eventualmente, un estraibile. Tale posizionamento deve
essere fatto in modo da non creare intralcio a chi guida, ma
deve anche essere facilmente accessibile.
Praticare i fori (diametro di circa 3 mm) in una parte metallica
per il ssaggio con le viti. Posizionare l’apparato nella staffa
di ssaggio. Controllare che le viti siano ben serrate, in
considerazione delle notevoli e vibrazioni create dal mezzo
mobile.
COLLEGAMENTO ELETTRICO
Prima di procedere in questa operazione, controllare che il ricetrasmettitore sia spento
(posizione OFF= la manopola del volume completamente girata a sinistra, dopo lo
scatto).
L’apparato è dotato di un cavetto d’alimentazione bicolore con un portafusibile inserito sul
cavo rosso (positivo). Nel collegamento, è molto importante rispettare la polarità anche se
l’apparato è protetto contro l’inversione accidentale.
Di norma si identica il polo positivo con il colore rosso o con il segno “+”, e il polo negativo
