M-20 Manuale d’uso | 5

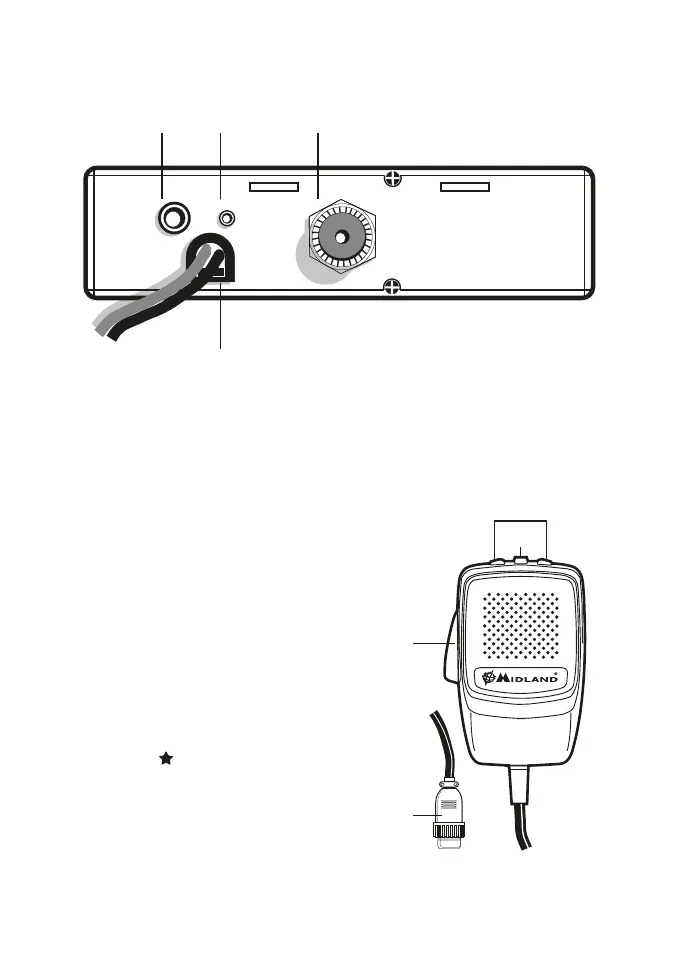

PANNELLO POSTERIORE
12. Presa EXT: presa altoparlante esterno (questo collegamento esclude l’uso
dell’altoparlante interno).
13. Power 12.6 VCC: presa d’alimentazione.
14. Presa S. Meter: permette il collegamento di uno strumento esterno.
15. Connettore antenna: è previsto il connettore SO 239.
MICROFONO
1. PTT: pulsante di trasmissione
2. Pulsanti UP/DOWN: selezione canali
verso l’alto (UP) e verso il basso (DN).
Una pressione lunga del pulsante corri-
sponde ad un incremento o decremento
di 10 canali per secondo.
3. Tasto -PRI: permette di richiamare
il canale prioritario. Una pressione lun-
ga del tasto permette di selezionare un
nuovo canale prioritario.
4. Connettore microfonico 6 pin
EXT
S. METER
ANTENNA
12 14 15
13
EXT
S. METER
ANTENNA
12 14 15
13
3
2
1
4
