Migatronic AUTOMIG User Guide

25

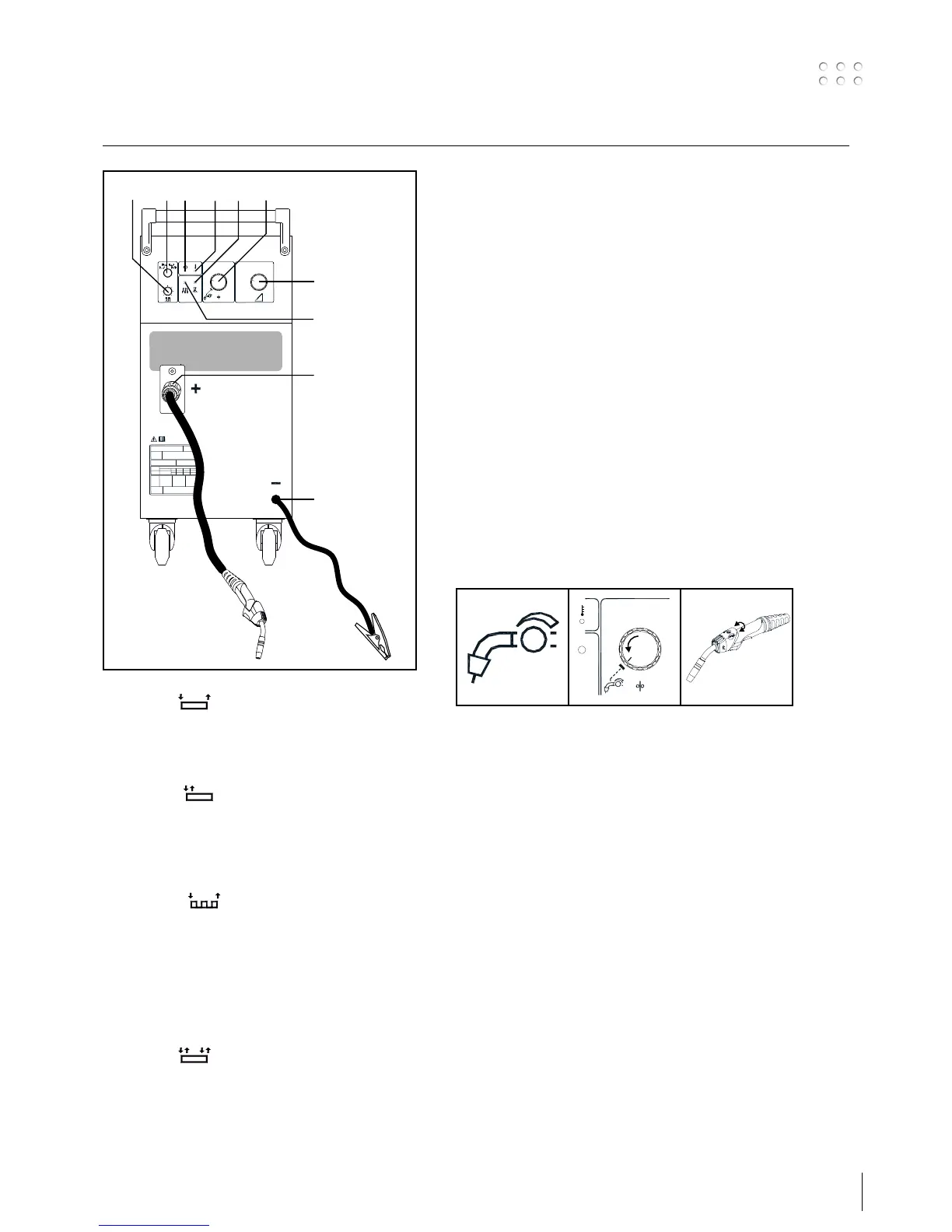

1. Touche de fonction:
2-temps:
La touche de fonction est réglée sur le soudage à
deux temps. Activer la gâchette de la torche pour
commencer à souder. Relâcher la gachette pour
interrompre le soudage.
Pointage:
La touche de fonction est réglée sur le pointage.
Activer la gâchette de la torche pour commencer
à souder. Le soudage s’arrête automatiquement
selon le temps défini à l’aide du bouton 4 (0,15 à
2,5secondes).
Impulsion:
La touche de fonction est réglée sur le soudage
par impulsion. Activer la gâchette de la torche
pour commencer à souder. Le soudage s’arrête
automatiquement selon le temps défini à l’aide
du bouton 4. Après un intervalle défini à l’aide du
bouton 5, le même cycle reprend automatiquement
et ne s’arrête que lorsque la gâchette de la torche est
relâchée.
4-temps:
La touche de fonction est réglée sur le soudage
à 4 temps. Activer la gâchette de la torche pour
commencer à souder (il est ensuite possible de
relâcher la gâchette) et la réactiver pour interrompre
l’opération.
2. ON
Ce voyant s’allume lorsque la machine est sous tension.
3. Surchauffe
Ce voyant s’allume lorsque l’opération de soudage
s’interrompt automatiquement suite à une surchauffe du
transformateur. Quand la température du transformateur
redevient normale, le voyant s’éteint et l’opération peut
reprendre.
4. Temps de soudage
Règlage du temps de soudage quand le bouton 1 est sur la
position impulsion ou pointage.
Il est variable de 0,15 à 2,5 secondes.
5. Temps de pause
Ce bouton permet de régler le temps de pause quand le
bouton 1 est en position impulsion.
6. Anti-collage
Temps pendant lequel le dévidage se poursuit après la mise
hors tension. Cette fonction empêche que le fil colle à la
pièce ou à la torche. Il est variable de 0,05 à 0,5 seconde.
7. Réglage en continu de la vitesse de fil (interne/torche)
Sélection du réglage de la torche
12
3
5
4
7
69
8
10
11
m/min
CO
Ar
2
1
2
15
14
13
8 Interrupteur principal et réglage de la tension de soudage
9. Raccordement de la torche de soudage
10. Raccordement du câble de mise à la terre
Branchement et fonctionnement
1
2
3
4
5
6
7
8
9
10
123
V
5
4
7
69
8
10
11
t
Min Max
t
m/min
CO
t
Ar
2
1
2
15
14
13
OFF
17
2
3
5
4
6
10
9
8
AUTOMIG
223

Migatronic AUTOMIG Specifications

General

Input Voltage	3 x 400 V
Power Supply	3-phase
Type	MIG/MAG
Mains Fuse	16 A
Wire Dimension	1.2 mm
Standards	EN 60974-1, EN 60974-10
