Migatronic AUTOMIG

31

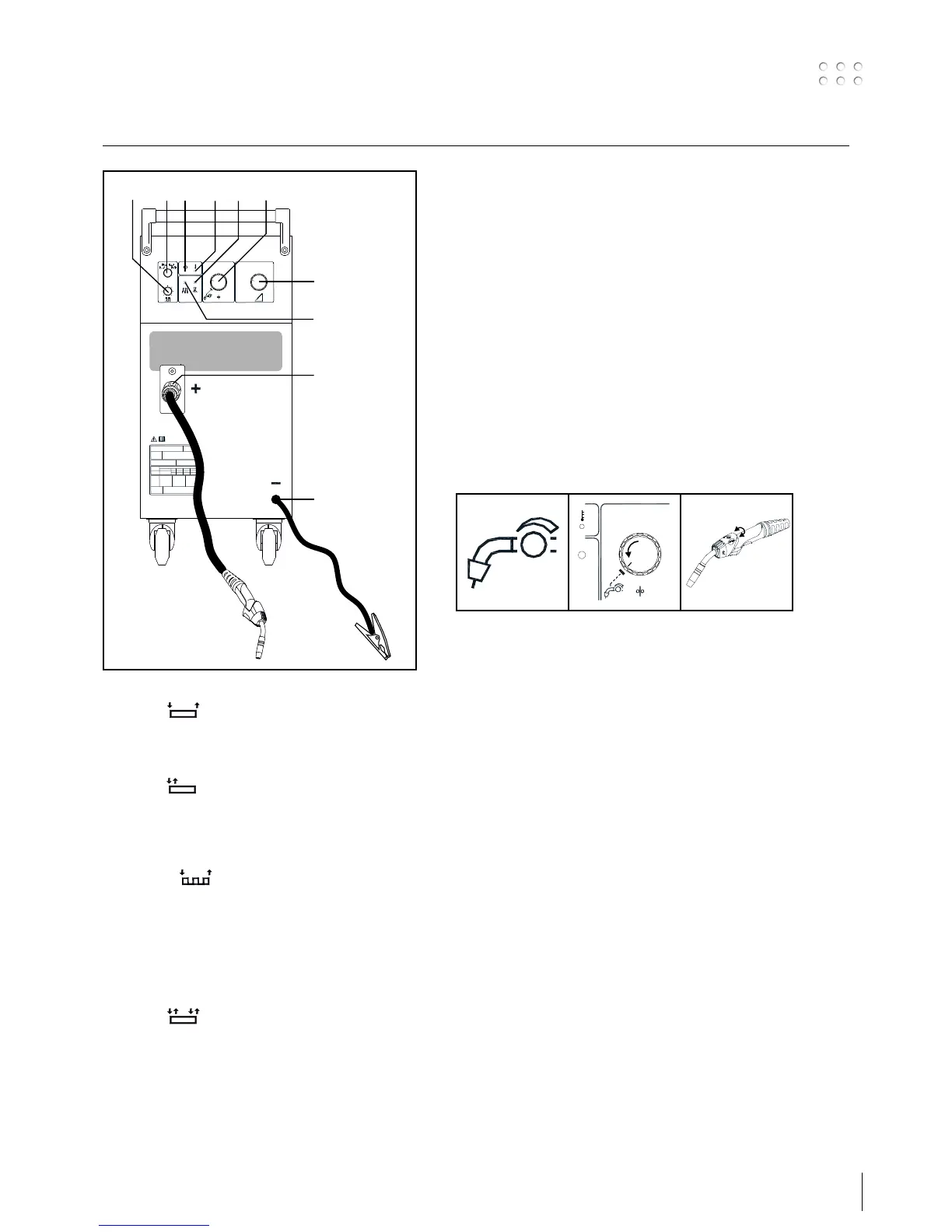

1. Omkopplare:
2-takt:
Omkopplaren ställs på 2 takt. När knappen på svets-
handtaget trycks in startar svetsningen. Svetsningen
fortsätter till dess att knappen släpps.
Punkt:
Omkopplaren ställs på punkt. När knappen på svets-
handtaget trycks in startar svetsningen. Svetsningen
upphör automatiskt efter den tid som är inställd på
knapp 4 (0,15-2,5 sek).
Intervall:
Omkopplaren ställs på intervall. När knappen
på svetshandtaget trycks in startar svetsningen.
Svetsningen upphör automatiskt efter den tid som är
inställd på knapp 4 (0,15-2,5 sek).
Efter en paustid vars längd justeras via knapp 5,
fortsätter svetscykeln och pågår till dess att knappen
på svetshandtaget släpps.
4-takt:
Omkopplaren ställs på 4 takt. När knappen på
svetshandtaget trycks in startar svetsningen. Man kan
därefter släppa knappen och svetsningen fortsätter.
Svetsningen avslutas genom att knappen trycks in på
nytt.
2. ON
Lyser när maskinen är spänningssatt.
3. Överhettning
Lyser om svetsningen automatiskt har stoppats på grund
av överhettning i transformatorn. När temperaturen har
återgått till normalt värde kan svetsningen återupptas.
4. Svetstid
Med denna knapp inställs svetstiden, när omkopplaren 1 är i
läge: punkt eller intervall. Variabel mellan 0,15-2,5 sek.
5. Paustid
Med denna knapp inställs paustiden, när omkopplaren 1 är i
läge: intervall.
6. Efterbränning
Förinställning av efterbränningstiden. Här bestäms tiden från
det att trådframföringen stannar till dess att ljusbågen släcks.
Kan justeras mellan 0,05 till 0,5 sek.
7. Steglös inställning av trådhastigheten (intern/brännare)
Val av brännarreglering
12
3
5
4
7
69
8
10
11
m/min
CO
Ar
2
1
2
15
14
13
8 Huvudbrytare och Stegomkopplare för svetsspänning
9. Anslutning av svetspistolen
10. Anslutning av återledare
Anslutning och igångsättning
1
2
3
4
5
6
7
8
9
10
123
V
5
4
7
69
8
10
11
t
Min Max
t
m/min
CO
t
Ar
2
1
2
15
14
13
OFF
17
2
3
5
4
6
10
9
8
AUTOMIG
223
