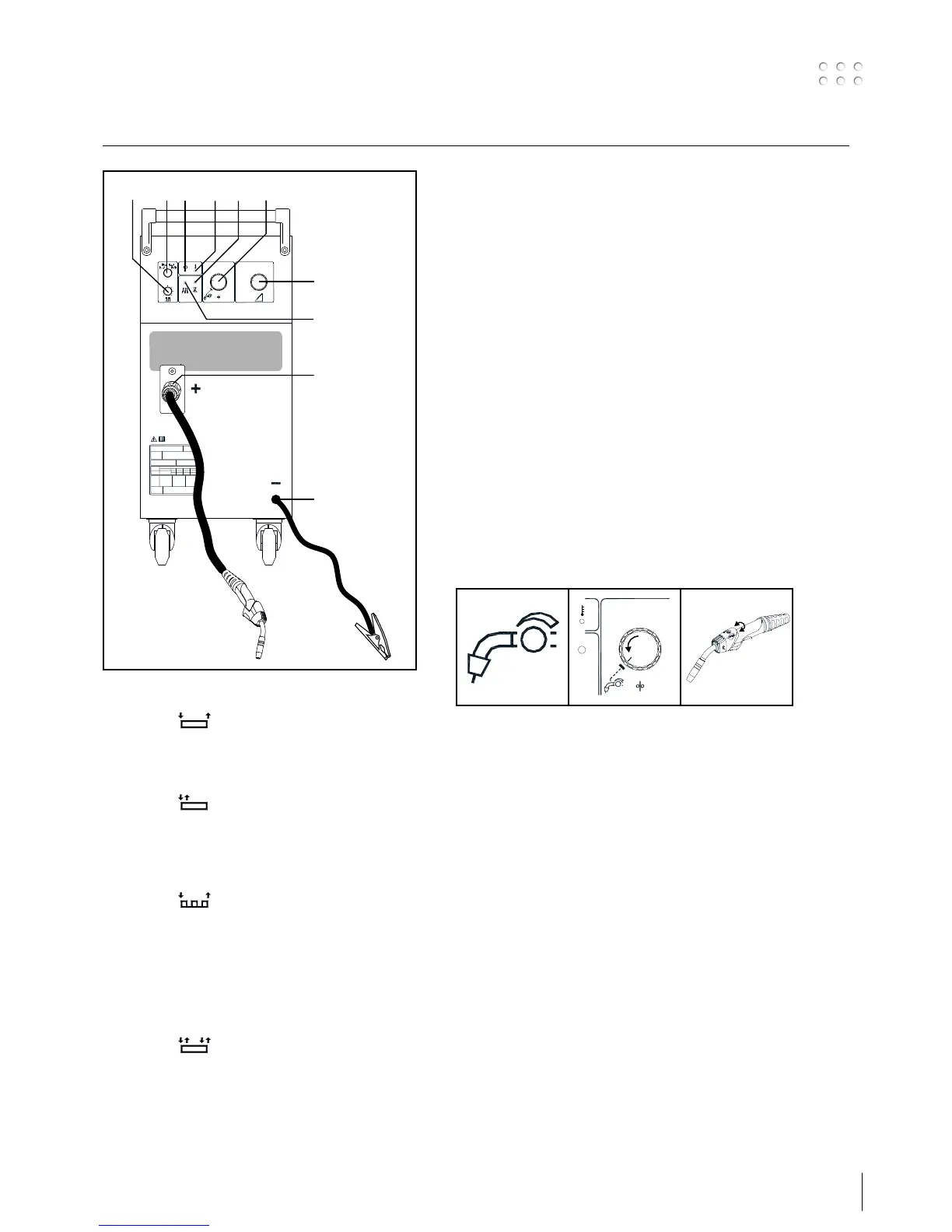

Aansluiting en bediening
1. Schakelaar:
Symbool
2-tact
Lassen begint door het bedienen van de pistool-
schakelaar. Het lassen gaat voort totdat de schakelaar
wordt losgelaten.
Symbool
puntlassen
Keuzeschakelaar op stand Spot stellen. Het lassen
begint zodra de pistoolschakelaar wordt bediend.
Het lassen stopt automatisch, afhankelijk van de
tijdsduur, die op regelaar 4 is ingesteld (0,15-2,5 sec.)
Symbool
intervallassen
Keuzeschakelaar op stand intervallassen. Het lassen
begint zodra de pistoolschakelaar wordt bediend.
Het lassen stopt automatisch, afhankelijk van de
tijdsinstelling op regelaar 4. Na een intervaltijd
volgens regelaar 5 herhaalt deze cyclus zich
automatisch totdat de pistoolschakelaar weer wordt
losgelaten.
Symbool
4-tact-lassen
Het lassen begint nadat de pistoolschakelaar wordt
ingedrukt (waarna de schakelaar kan worden
losgelaten) en gaat voort, totdat de schakelaar
opnieuw wordt bediend om het lasproces te stoppen.
2. Aan
Licht op zodra de machine is aangezet.
3. Oververhitting
Licht op zodra het lasproces automatisch wordt gestopt t.g.v.
oververhitting van de transformator. Het licht dooft zodra de
trafotemperatuur weer normaal is en het lassen kan worden
voortgezet.
4. Lastijd
Met deze regelaar kan de lastijd traploos worden ingesteld
tussen 0,15 en 2,5 sec. met schakelaar 1 op stand punt - of
intervallassen.
5. Intervaltijd
Met deze regelaar kan de intervaltijd traploos worden
geregeld indien schakelaar 1 op stand interval lassen staat.
6. Draadterugbrand
Regelbare tijdsvertraging tussen het stoppen van de
draadaanvoer en het afschakelen van de spanning. Deze
functie voorkomt het vastvriezen van de draad in de las of in
het laspistool. Regelbereik van 0,05 - 0,5 sec.
7. Draadaanvoersnelheid (Intern/toorts)
Selecteren van de toortsregeling
12
3
5
4
7
69
8
10
11
m/min
CO
Ar
2
1
2
15
14
13
8 Hoofdschakelaar en Schakelaar voor lasspanning
9. Aansluiting voor laspistool
10. Aardkabel aansluiting
1
2
3
4
5
6
7
8
9
10
123
V
5
4
7
69
8
10
11
t
Min Max
t
m/min
CO
t
Ar
2
1
2
15
14
13
OFF
17
2
3
5
4
6
10
9
8
AUTOMIG
223
