Migatronic AUTOMIG

49
1. Vaihtokytkin:
2-tahti:
Aseta kytkin 2-tahti-symbolin kohdalle. Aloita hitsaus
painamalla hitsauspolttimen liipaisinta. Hitsaus
jatkuu kunnes liipaisin vapautetaan.
Piste:
Aseta kytkin Piste-symbolin kohdalle. Aloita hitsaus
painamalla hitsauspistoolin liipaisinta. Hitsaus
päättyy automaattisesti säätimellä 4 määritellyn ajan
kuluttua (0,15 2,5 sek.)
Jakso:
Aseta kytkin Jakso-symbolin kohdalle. Aloita hitsaus
painamalla liipaisinta. Hitsaus päättyy automaattisesti
säätimellä 4 määritellyn ajan kuluttua. Säätimellä
5 määritellyn tauon jälkeen sama jakso alkaa aina
uudestaan päättyen vasta kun liipaisin vapautetaan.
4-tahti:
Aseta kytkin 4-tahti-symbolin kohdalle. Hitsaus
aloitetaan painamalla kerran hitsauspolttimen
liipaisinta (minkä jälkeen liipaisin voidaan vapauttaa)
ja jatkuu kunnes liipaisinta painetaan uudelleen,
jolloin hitsaus päättyy.
2. ON
Valo syttyy kun kone kytketään päälle.
3. Ylikuumeneminen
Valo syttyy merkiksi siitä, että laite on automaattisesti
pysähtynyt muuntajan ylikuumenemisen takia. Valo sammuu
kun muuntajan lämpötila on laskenut normaaliksi ja
hitsaamista voidaan jatkaa.
4. Hitsausaika
Tällä säätimellä määritetään hitsausaika välille 0,15-2,5sek
silloin kun vaihtokytkin 1 on Piste tai Jakso-symbolin
kohdalla.
5. Tauko
Tällä säätimellä määritetään tauon pituus ohjauskytkimen 1
ollessa Jakso-symbolin kohdalla.
6. Jälkipalo
Jälkipaloajan esisäätö määrittää langansyötön pysähtymisen
ja valokaaren sammumisen välisen ajan. Tällä toiminnolla
estetään hitsauslangan palaminen kiinni työkappaleeseen tai
polttimeen. Säätöväli 0,05-0,5 sek.
7. Langansyöttönopeuden säätö (paneelisäätö/poltin)
Poltinsäädön valinta
12
3
5
4
7
69
8
10
11
m/min
CO
Ar
2
1
2
15
14
13

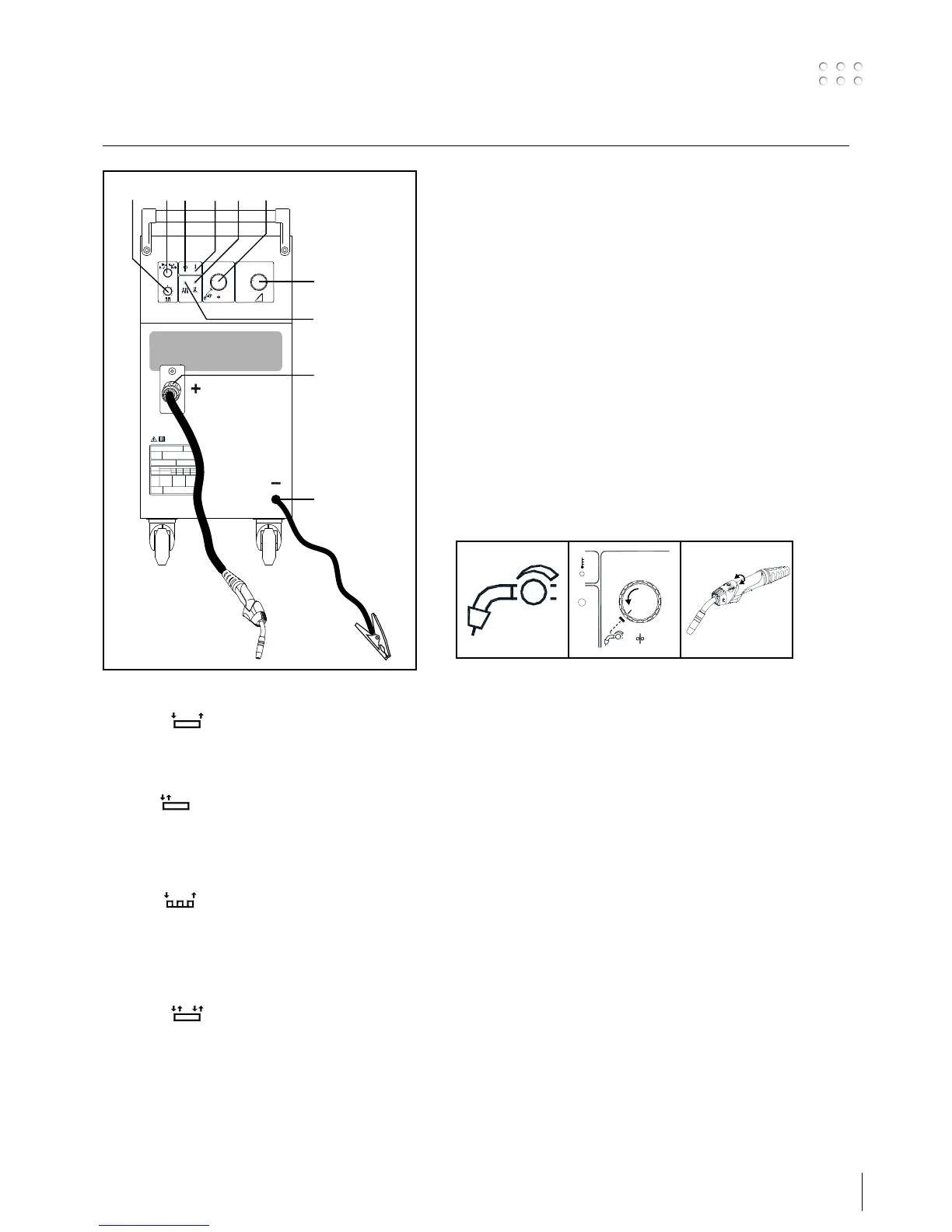

8 Pääkytkin ja Hitsausvirran säätö
9. Hitsauspistoolin letkun kytkentä
10. Maakaapelin liitäntä
1
2
3
4
5
6
7
8
9
10
123
V
5
4
7
69
8
10
11
t
Min Max
t
m/min
CO
t
Ar
2
1
2
15
14
13
OFF
17
2
3
5
4
6
10
9
8
AUTOMIG
223
Kytkentä ja käyttö
