36

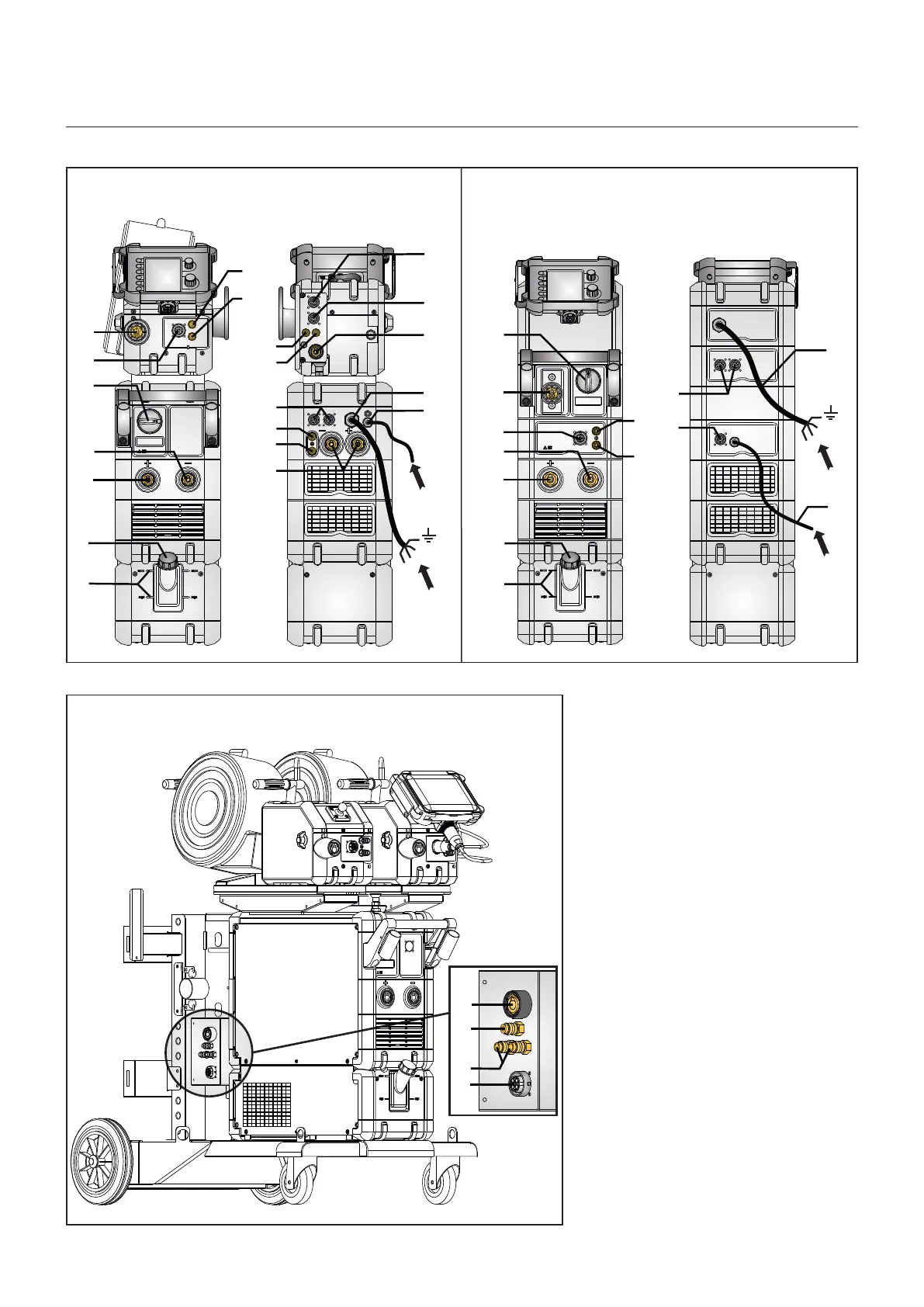

Anschluss und Inbetriebnahme
1. Netzanschluss
2. Ein- und Ausschalter on/off
3. Schutzgasanschluss
4. Anschluß - Schweißschlauch
5a. Schnellkupplung für Kühlschlauch, Vorlauf
(blau)
5b. Schnellkupplung für Kühlschlauch, Rück-
lauf (rot)
6. Anschluß für Masseklemme (MIG) oder
Elektrodenhalter (MMA)
7. Fernbedienungsanschluß
8. Anschluß für Masseklemme (MMA) oder
Elektrodenhalter (MMA)
9. CAN-Anschluss und MWF-Versorgung
10. Anschluss dem Zwischenschlauchpaket
11. Nachfüllen von Kühlflüssigkeit
12. Ablesen von Kühlflüssigstand (Min/Max)
13. Analoger Fernregelungsstecker (Sonder-
ausstattung)
Power
F
F
F
1
GAS
2-6 bar
3
2
4
5b
5b
5a
6
7
8
10
9
9
10
11
12
Power
F
F
F
11
12
6
8
4
7
2
5b
1
9
3
GAS
2-6 bar
13
13
5a
5a
5a
5b
Sigma Select S Sigma Select C
10
3
5
9
Sigma Select mit doppeltem MWF 30
