Anschluss und Inbetriebnahme

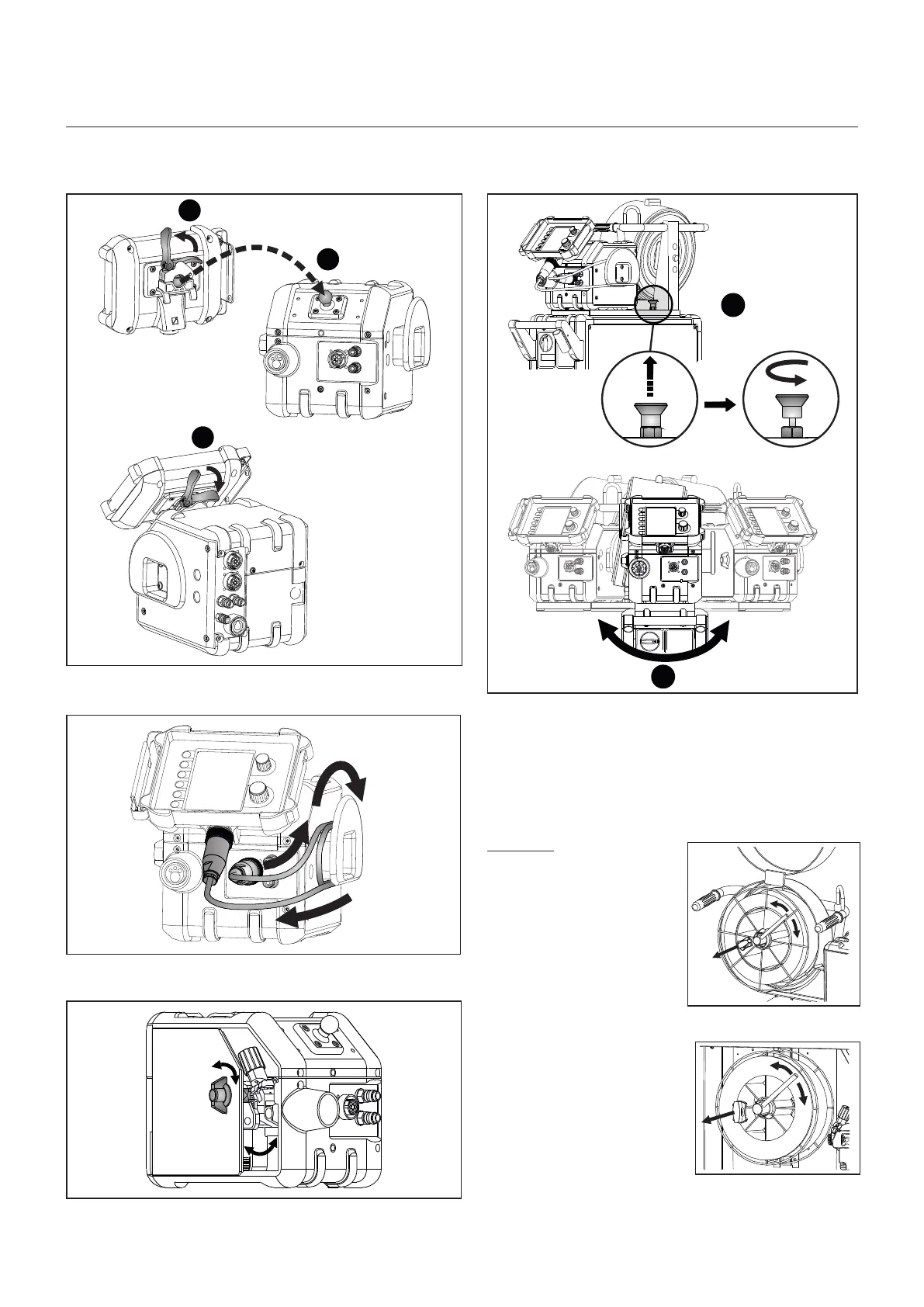

Montage des Steuerungspanels auf MWF 30
Kabelaufrollvorrichtung MWF 30
Eröffnung der Tür zur Drahtkonsole
1
2
3
Schloss- und Drehfunktion MWF30
1
2
Justierung der Drahtbremse
Die Bremse wird so fest eingestellt, daß die Drahtrolle stoppt,
ehe der Schweißdraht über den Rand läuft. Die Bremsekraft
ist vom Gewicht der Drahtrolle und der Drahtförder-
geschwindigkeit abhängig.
Werkeinstellung = 15kg.
Justierung:
• Der Drehknopf kann
abmontiert werden, wenn
ein Schraubendreher hinter
den Knopf platziert ist.
Danach kann der Knopf
ausgezogen werden.
• Die Drahtbremse kann durch
Festspannen oder Lockern
der Gegenmutter auf die
Achse der Drahtnabe justiert
werden.
• Der Drehknopf muß wieder
montiert werden.
